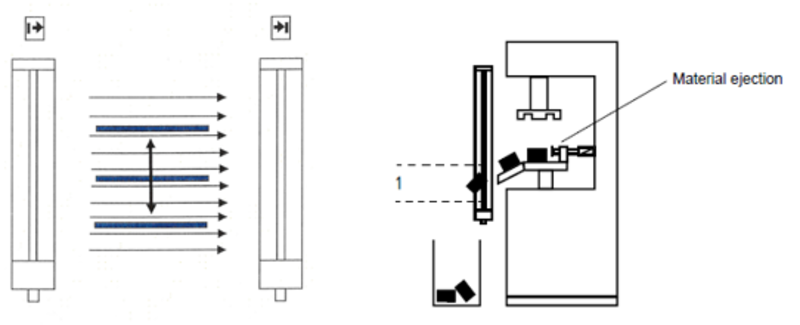

Säteiden pimennys, liikkuva kappale (blanking changeable objects)
1-2 sädettä voidaan pimentää. Ensimmäistä sädettä liittimestä päin ei saa sammuttaa.
Resoluutio 14/30/35 mm valoverhoilla:
Sammutetut säteet | Fyysinen resoluutio | Efektiivinen resoluutio |
1 | 14/30/35 mm | 24/48/64 mm |
2 | 14/30/35 mm | 34/68/94 mm |
Eli kun sammutetaan maksimi sädemäärä, joka on kaksi, on efektiivinen erottelukyky 14 mm valoverholla 34 mm ja 30 mm valoverholla 68 mm sekä 35 mm valoverholla 94 mm.
