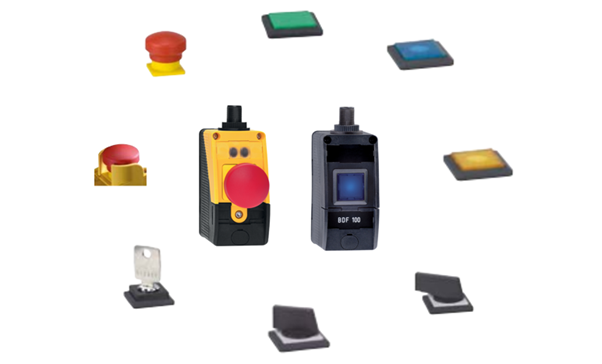

BDF100 on pienikokoinen liittimellä varustettu ohjauspainikekotelo yhdelle toiminnolle

BDF100 ohjauspainikekoteloon saa valittua halutun ohjaustoiminnon. Pienikokoinen kotelo on  varustettu 8-pinnisellä M12-liittimellä, joka takaa helpon, nopean ja kytkentävirheettömän asentamisen. Ohjauspainikekotelon avulla on kätevä toteuttaa haluttu ohjaintoiminto koneen ohjaamiseksi.

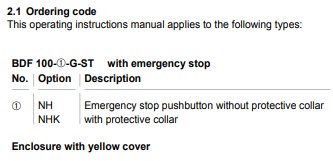

Hätäseispainikkeella varustettuja malleja on kaksi – toinen ilman suojakaulusta (NH) ja toinen suojakauluksella (NHK), joka ehkäisee painikkeen tahattoman painalluksen. Molemmissa malleissa on 1NO ja 2NC koskettimet ja niissä on lisäksi punaiset toiminnonosoitus-ledit. Kotelon yläosa eli hätäseispainikkeen tausta on hätäseistoimintoa koskevien määräisten mukaisesti keltainen. Lukkiutuneen painikkeen vapauttaminen tapahtuu painikkeesta vetämällä.

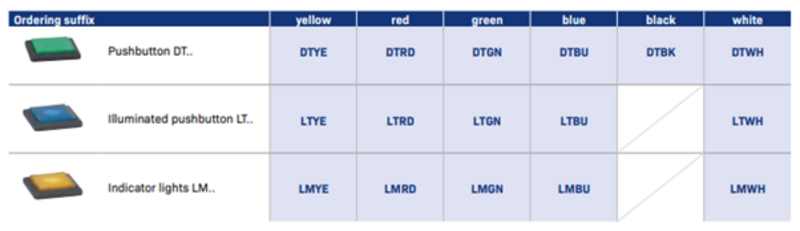

Painikkeista on satavana valopainike (LT) ja painike (DT). Molemmissa malleissa on joko 2NO tai 1NO ja 1NC koskettimet. Painikkeen väriksi voi valita keltaisen, punaisen, vihreän, sinisen, valkoisen tai mustan. Valopainikkeeseen ei voi luonnollisestikkaan valita mustaa väriä.

Merkkivalon (LM) väriksi voi valita keltaisen, punaisen, vihreän, sinisen tai valkoisen.

Väännettäviä kytkimiä on saatavana avainkytkiminä tai kääntökytkiminä.

SWT20-avainkytkimen toimintona on 1 kääntöasento ja siitä automaattinen palautuminen.

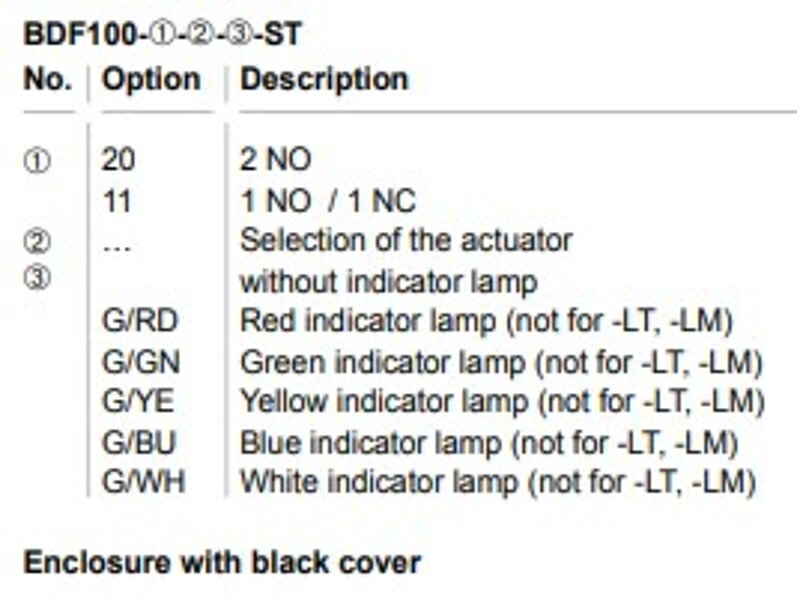

Kosketinvaihtoehdot ovat 2NO tai 1NO ja 1NC koskettimet.
SWS20-avainkytkinmen toimintona on yksi lukittuva asento ja kosketinvaihtoehtoina 2NO koskettimet tai 1NO ja 1NC koskettimet.

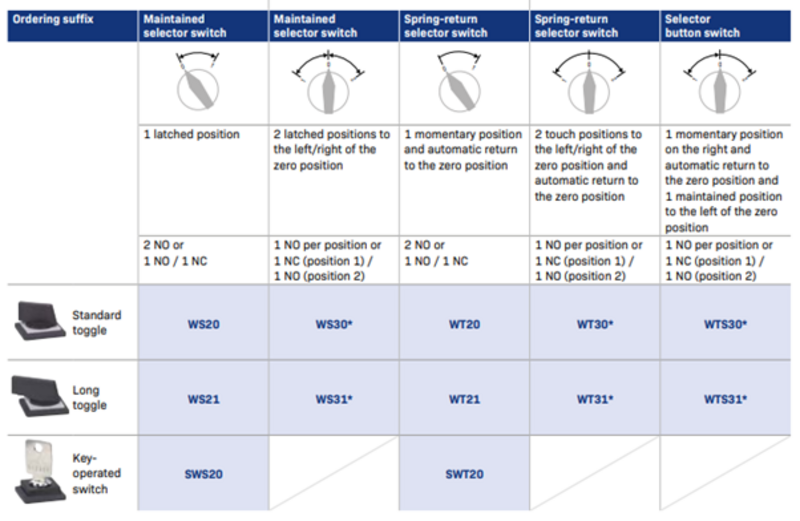

Kääntökytkimiä on saatavana sekä lyhyellä, että pitkällä kääntövarrella ja toimintona on usreita eri vaihtoehtoja.
WS20-kääntökytkimen  toimintona on yksi lukkiutuva asento ja kosketinvaihtoehtoina 2NO koskettimet tai 1NO ja 1NC koskettimet.
WT20-kääntökytkimen  toimintona on 1 kääntöasento ja siitä automaattinen palautuminen. Kosketinvaihtoehdot ovat 2NO tai 1NO ja 1NC koskettimet.

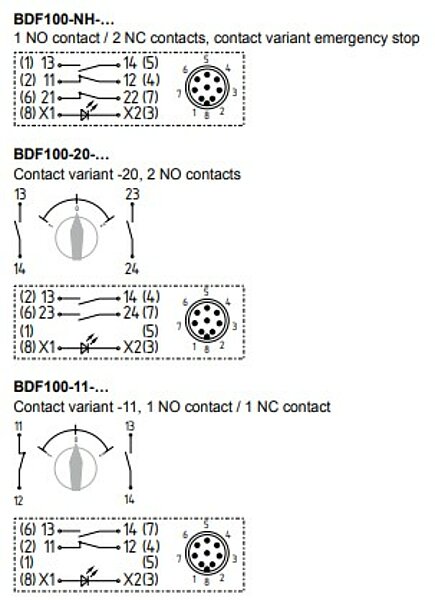

WT30-kääntökytkimen toiminto on kaksi kääntöasentoa (vasen/oikea) sekä sekä automaattinen palautuminen keskiasentoon. Kosketinvaihtoehtoina on 1NO kosketin vesemmalle ja oikealle (kosketinvaihtoehto 20) tai 1 NC kosketin vasemmalle ja 1NO kosketin oikealle (kosketinvaihtoehto 11).
WTS30-kääntökytkimen toimintona 1 kääntöasento oikealle, josta automaattinen palautuminen ja 1 lukkiutuva asento vasemmalle. Kosketinvaihtoehtona on 1 NO kummallekin suunnalle (kosketinvaihtoehto 20) tai 1 NC kosketin vasemmalle ja 1NO kosketin oikealle (kosketinvaihtoehto 11).

Muihin malleihin kuin hätäseispainikke, valopainikke ja merkkivalo on saatavana toiminnanosoitus-ledi, jonkä värivaihtoehdot ovat punainen, vihreä, keltainen, sininen ja valkoinen.

Ohjauspainikekotelon mukana tulee merkkauskilpi, johon laitteen nimi voidaan merkitä.
