Tiedätkö minkä värisiä painikkeita pitäisi käyttää turvalukon ohjaukseen?

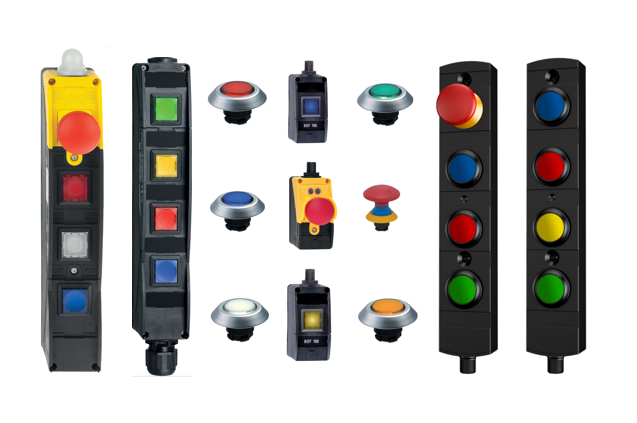

Turvalukkojen ohjaukseen käytetään yleisesti erillisia painikkeita/valopainikkeita tai valmiita ohjauspainikekoteloita, joissa on erivärisiä painikkeita/valopainikkeita. Mutta minkälaisia toimintoja painikeihin tarvitaan ja minkä värisiä painikkeiden pitäisi olla?

Lukittavan oven/luukun yhteydessä on yleisesti käytettävä hätäseispainiketta, sillä standardi EN ISO 13850 suosittelee, että hätäpysäytyslaitteen olisi sijaittava jokaisessa käyttäjän ohjauspaikassa ja esim. koneen sisään- ja ulosmenokohdissa ja paikoissa, joissa ihmisen ja koneen vuorovaikutusta on odotettavissa.

Painikkeille ja valopainikkeille standardi EN 60204-1 suosittelee seuraavat suositusvärit.

Suositusväri pysäytykselle on musta, mutta myös yleisesti käytettyä punaista voi käyttää. Lisäksi myös harmaa ja valkoinen ovat mahdollisia. Vihreää ei saa käyttää

Käynnistyksen suositusväri on valkoinen, mutta myös yleisesti käytettyä vihreää voi käyttää. Lisäksi harmaa ja musta ovat mahdollisia. Punaista ei saa käyttää.

Jos lukittavan oven/luukun taakse ei ihminen mahdu, voidaan käyttää turvatoiminnon automaattista kuittausta, mutta erillinen käynnistystoiminto yleensä tarvitaan.
Jos taas lukittavan oven/luukun taakse mahtuu ihminen, tarvitaan turvatoiminnon kuittaus sekä  erillinen käynnistystoiminto.
Kuittauksen suositusväri on sininen, mutta myös valkoinen, harmaa ja musta ovat mahdollisia. Vihreää ei saa käyttää.
Jos kuittaus-painiketta käytetään myös pysäytys-painikkeena suositellaan värejä valkoinen, harmaa ja musta. Suositeltava väri on musta. Vihreää ei saa käyttää.

Vuorotellen sekä käynnistys- että seis-painikkeille suositusväri on valkoinen, mutta myös harmaa ja musta ovat mahdollisia. Punaista, keltaista ja vihreää ei saa käyttää.

Painikkeille, jotka käynnistävät toiminnon niihin vaikutettaessa ja pysäyttävät vapautettaessa (pakkokäyttöinen ohjaus) suositellaan väriä musta, mutta myös valkoinen ja harmaa ovat mahdollisia. Värejä punainen, keltainen ja vihreä ei saa käyttää.

Väri keltainen on varattu käytettäväksi epänormaaleissa tilanteissa esimerkiksi prosessin epänormaaleihin tapahtumiin tai automaattisen vaiheen keskeytykseen.

Samassa painikkeessa/valopainikkeessa voi olla myös useampi toiminto, tällöin värin tulisi olla valkoinen.

Merkkivalot antavat seuraavan tyyppisiä tietoja:
* Ilmaisu: kiinnittäää käyttäjän huomion tai ilmoittaa tietyn tehtävän suorittamisen tarpeelisuudesta
Tähän käytetään tavallisesti punaista, keltaista, vihreää ja sinistä
* Varmistus: varmistaa käskyn tai olosuhteen tai varmistaa muutostilan tai muutosajan päättymisen.
Tähän tarkoitukseen käytetään yleensä sinistä tai valkoista sekä joissakin tapauksissa vihreää

Yleisesti väreillä on seuraavat toiminnot: punainen kuvaa vaarallista tilaa, keltainen kuvaa normaalista poikkeavaa tilaa, sininen kuvaa käyttäjän toimintaa vaativaa tilaa, vihreä kuvaa normaali tilaa ja valkoinen kuvaa muita tiloja kun punaisen, keltaisen, vihreän tai sinisen soveltuvuus on epäselvä.
Jos sopivan värin valinta on vaikeaa, on käytettävä valkoista väriä.

Ohessa muutamia tyypillisiä ratkaisuja turvalukon ohjaukseen painikkeilla/valopainikkeilla:

Esimerkki 1: Hätäseispainike ja kolme painiketta
- hätäseispainike
- oven avauspyyntö + pysäytys (valkoinen valopainike)
- oven lukitus (valkoinen painike)
- kuittaus (sininen valopainike)

Esimerkki 2: Hätäseispainike ja kolme painiketta
- hätäseispainike
- pysäytys-painike (musta / punainen)
- kuittaus (sininen)
- lukituksen ohjaus (valkoinen)
Koneen käynnistys tehdään erilliseltä ohjauspaikalta

Esimerkki 3: Erillinen hätäseispainike ja neljä painiketta
- hätäseispainike
- koneen käynnistys (valkoinen /vihreä)
- koneen pysäytys (musta / punainen)
- kuittaus (sininen)
- lukon ohjaus (valkoinen)
