BDF40 - pienikokoinen ja edullinen ohjauspainikekotelo koneiden ja turvalukkojen ohjaukseen

BDF40 on pienikokoinen ja edullinen ohjauspainikekotelo, joka soveltuu koneiden ja turvalukkojen ohjaukseen.

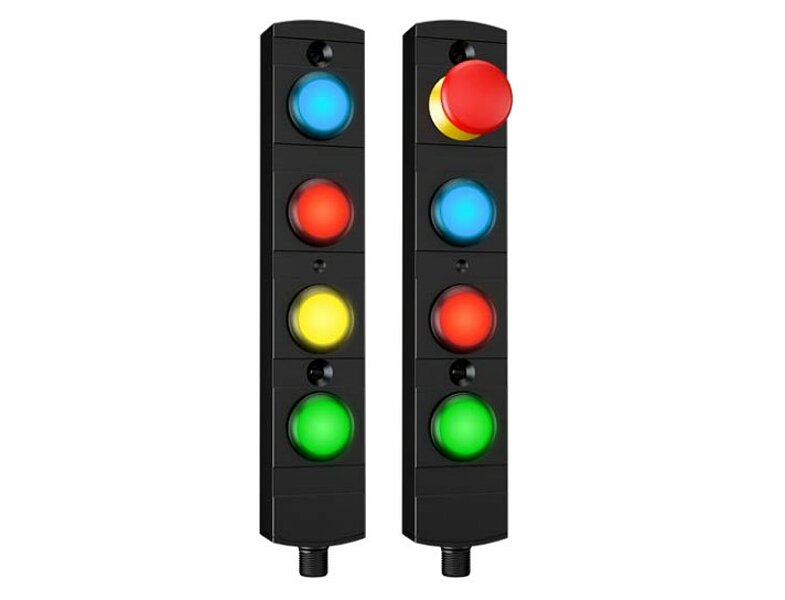

Koteloa on saatavana kahtena perusversiona. Toisessa on hätäseispainike (2NC kosketinta) ja kolme valopainiketta (1 NO-kosketin) ja toisessa 4 valopainiketta (1 NO-kosketin).
Ohjauspainikekotelon mukana tulevat valoa läpäisevät kannet valopainikkeita ja merkkilamppuja varten (punainen, vihreä, sininen, keltainen ja valkoinen) sekä valoa läpäisemättömät kannet mikäli halutaan vain painike ilman valoa (punainen, vihreä, sininen, keltainen, valkoinen, harmaa ja musta). Painikkeiden kansia on saatavissa myös erikseen.
Tulossa on myös versio, joka voidaan liittää Schmersalin Safety Field Boxiin ja sitä kautta turvakenttäväyliin.

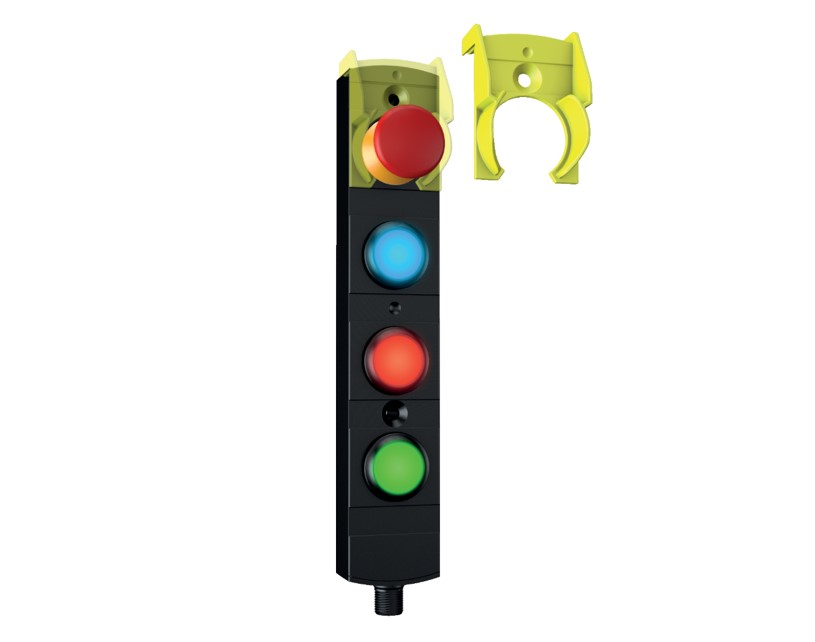

Koteloon on saatavana erillinen suoja hätäseis-painikkeelle tahattomien painallusten välttämiseksi. Suoja tulee hätäseis-painikkeen ympärille ja se kiinnitetään kotelon asennusruuvin avulla. Suoja on myös helppo jälkiasentaa, jos sille ilmenee tarvetta.

Kunkin ohjauskalusteen yhteyteen on jätetty tila, johon kalusteen toiminto on helppo ja selkeä merkitä. Käyttölämpötila-alue on -25°C...+65 ja kotelointiluokka on IP65.

Ohjauspainikekotelo soveltuu pienempien yksittäisten koneiden ohjaukseen, missä tarvitaan vain muutamaa ohjaustoimintoa.

Ohjauspainikekotelo on myös erinomainen vaihtoehto ovien/luukkujen yhteyteen asennettujen erilaisten turvalukkojen ohjaukseen. Tähän tarkoitukseen valitaan yleensä hätäseispainikkeella oleva versio, sillä standardi EN ISO 13850 suosittelee, että hätäpysäytyslaitteen olisi sijaittava jokaisessa käyttäjän ohjauspaikassa ja esim. koneen sisään- ja ulosmenokohdissa ja paikoissa, joissa ihmisen ja koneen vuorovaikutusta on odotettavissa. Muilla painikkeilla hallitaan turvalukkoa esimerkiksi seuraavasti: valopainike 1 = oven avauspyyntö + pysäytys, valopainike 2 = oven lukitus ja valopainike 3 = kuittaus.

Erillisenä yksikkönä ohjauspainikekotelo on helppo asentaa sopivaan käyttöpaikkaan. Esimerkiksi turvakäytössä kuittaus tulisi tehdä paikasta josta nähdään, että suojatulla alueella ei ole ketään kun kuittaus tehdään. Ohjauspainikekotelon 12-pinninen M12-liitin takaa nopean, edullisen ja virheettömän asennuksen.

Oheisen koneturva-iskun linkistä saat tietoa minkälaisia toimintoja turvalukkojen tai koneiden painikeihin tarvitaan ja minkä värisiä painikkeiden pitäisi olla / ei saa olla ja mitä värejä kussakin toiminnossa tulisi käyttää.

Mikäli ohjauspainikekoteloon tarvitaan esimerkiksi avain- tai vääntökytkimiä, löytyy Schmersalilta myös BDF200 ohjauspainikekotelo, johon on saatavissa erittäin laaja ohjauskomponenttivalikoima. Lisätietoja tästä linkistä.

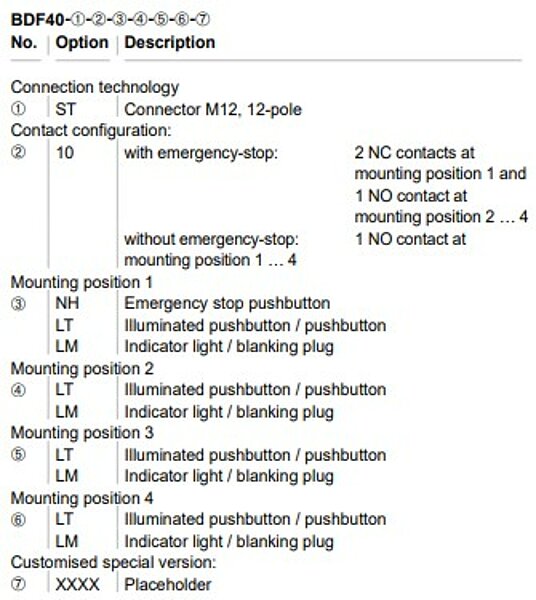

Tyyppikooditaulukko (kuva suurenee klikatessa)

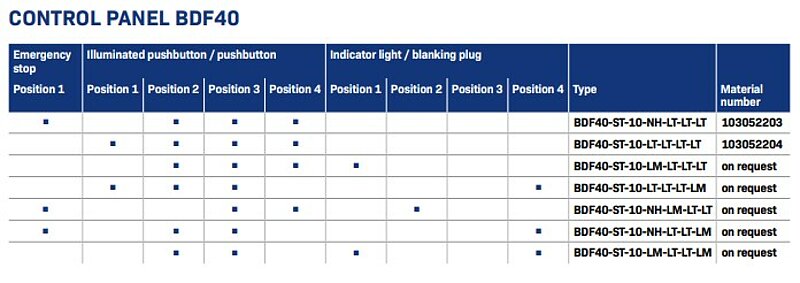

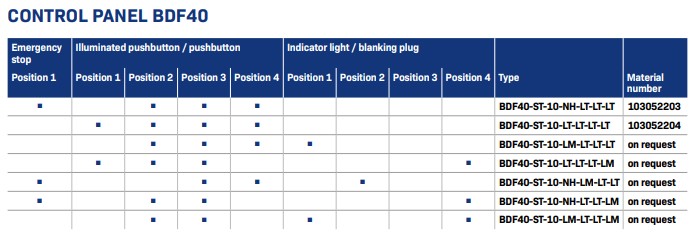

Ohjainpainikekotelovaihtoehdot (kuva suurenee klikatessa)

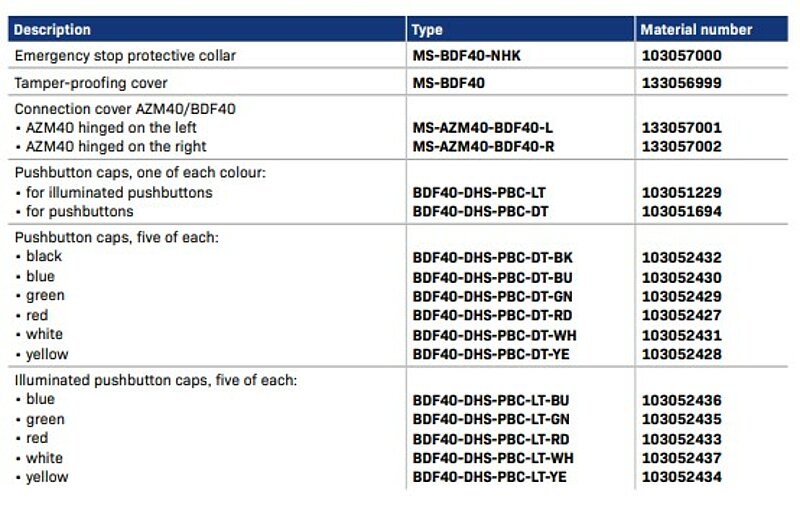

Lisävarusteet (kuva suurenee klikatessa)

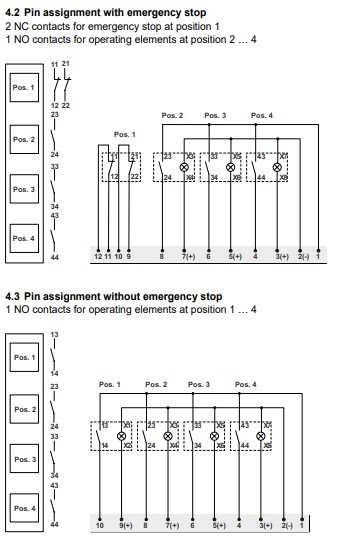

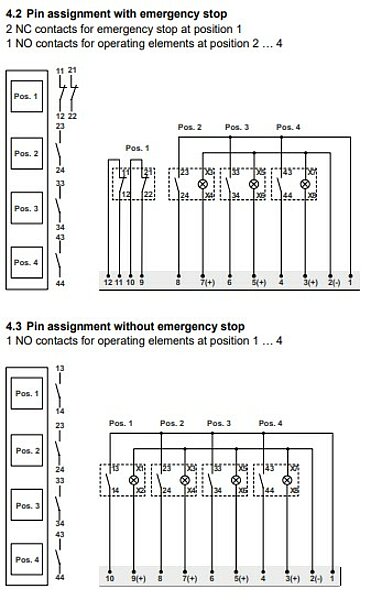

Kytkentäkaaviot (aukeaa suuremmaksi klikatessa)
