SD-sarjaliitynnällä saat kytkettyä turvalaitteet sarjaan niin, että saat myös diagnostiikkatiedot
Monien turvalaitteiden turvalähdöt voidaan kytkeä sarjaan, mutta tällöin diagnostiikkatiedot eivät välity ja esimerkiksi tieto siitä mikä turvatuote on aktivoitunut puuttuu. SD-sarjaliitynnän avulla tämäkin tieto välittyy.

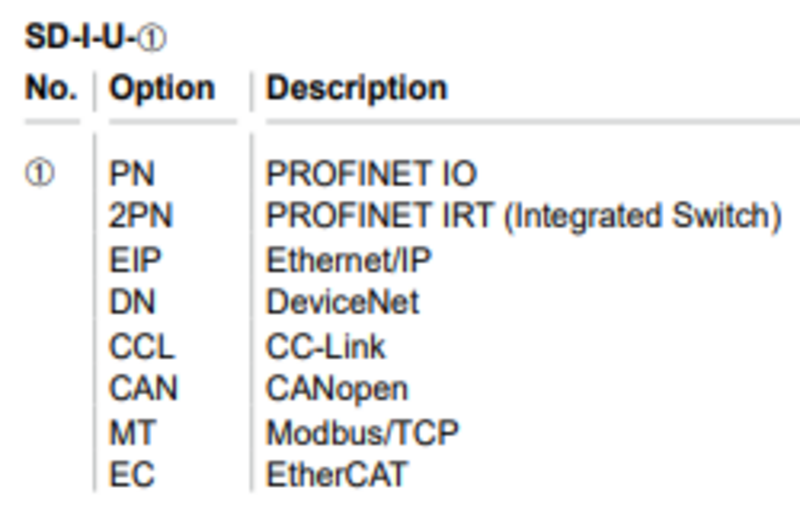

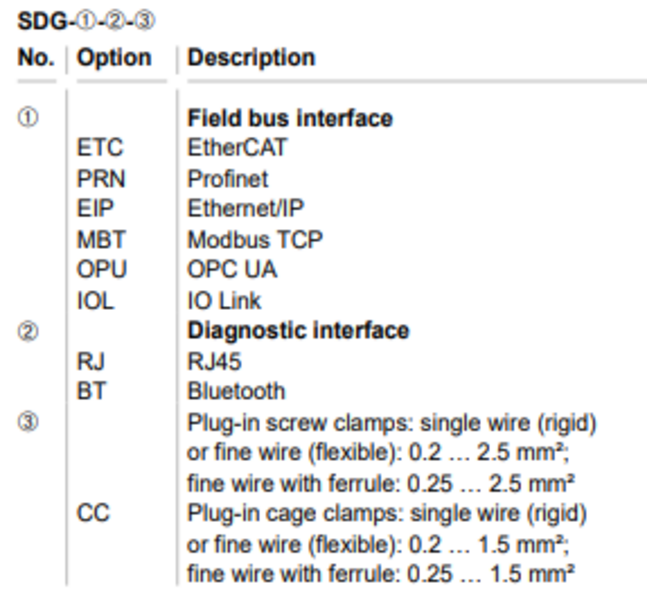

SD-sarjaliikenettä käytettäessä turvalähdöt ketjutetaan normaalisti ja turvatiedot viedään turvareleelle/turvalogiikalle. Myös SD-bus sarjaliikenneväylä ketjutetaan ja se liitetään SD-Gateway moduulin, joka muuttaa sarjaliikennetiedon haluttuun kenttäväylään. Liityntä on saatavana PROFIBUS, PROFINET, Ethernet/IP, EtherCAT, DeviceNET, CC-Link, CANopen ja ModbusTCP kenttäväyliin.

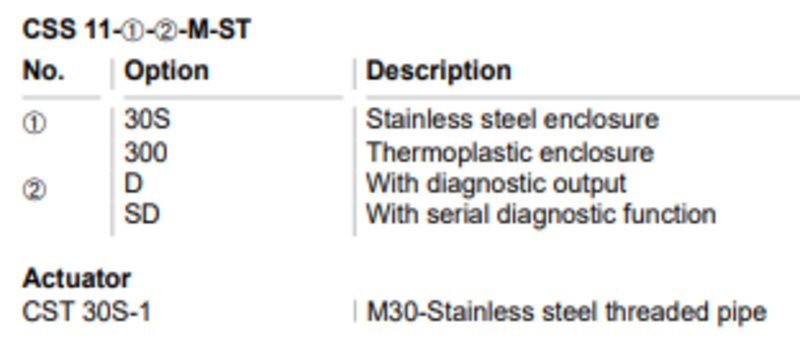

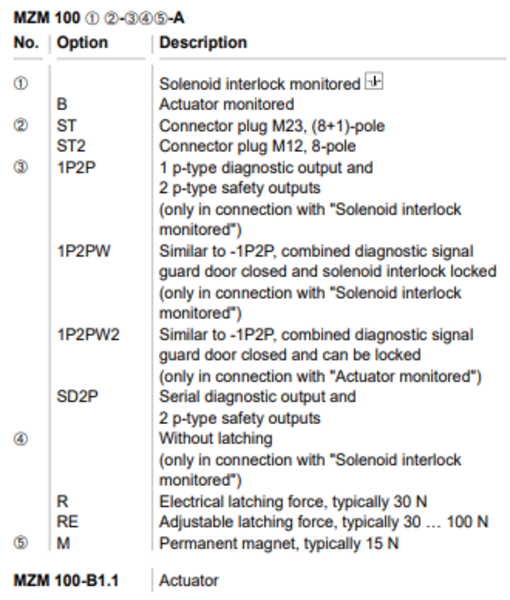

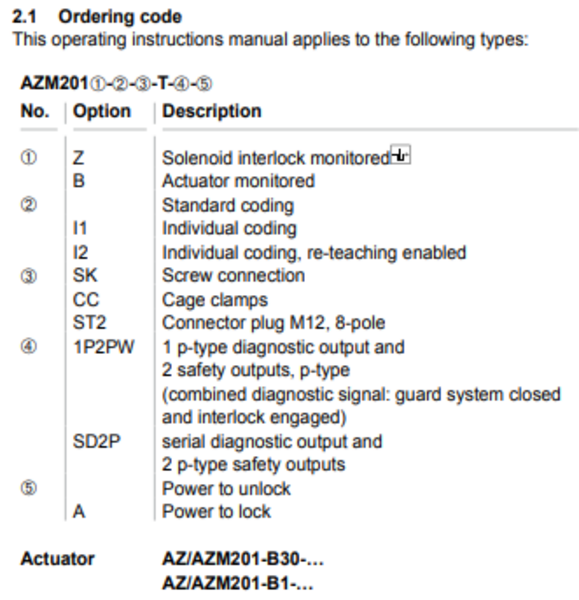

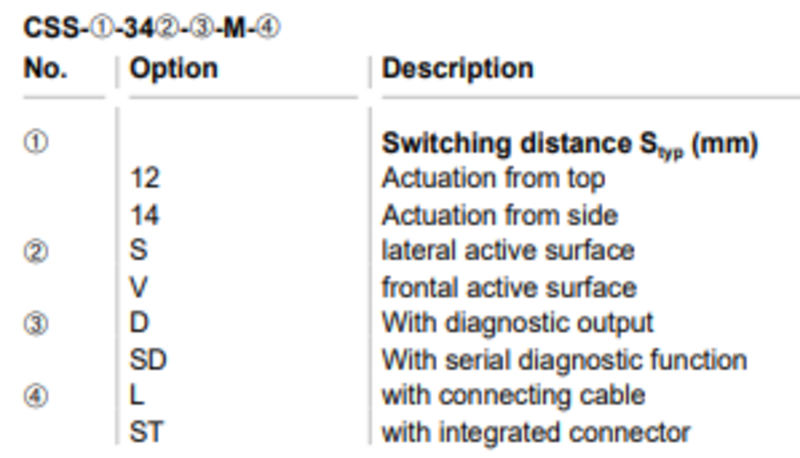

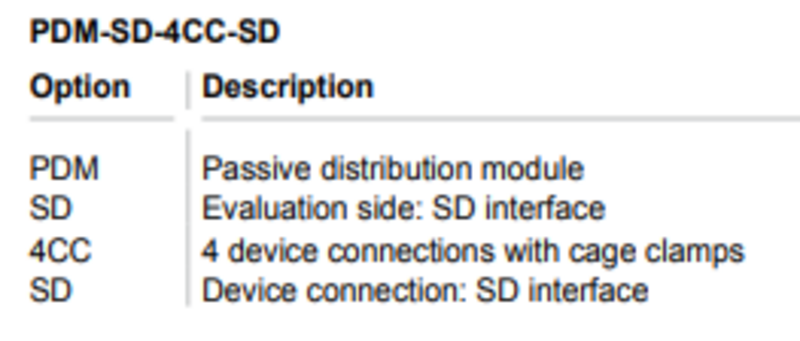

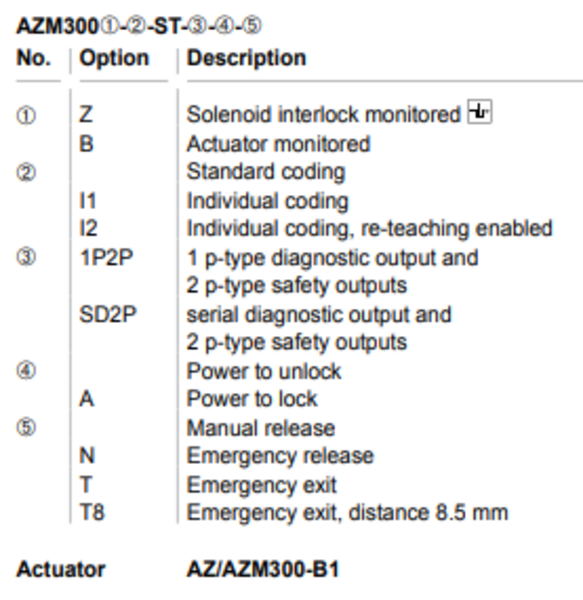

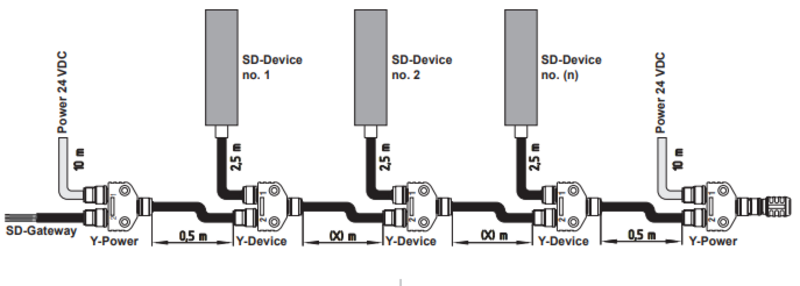

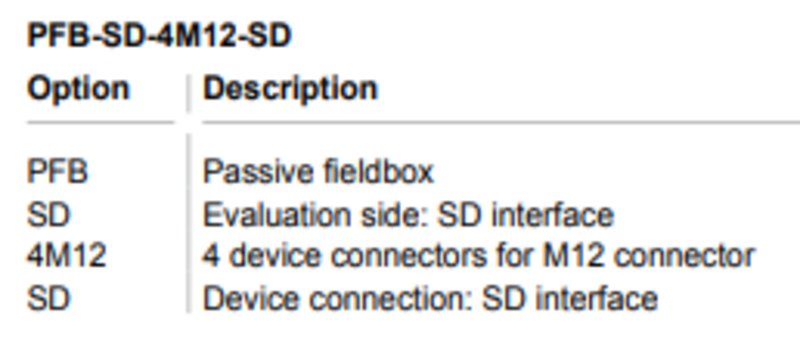

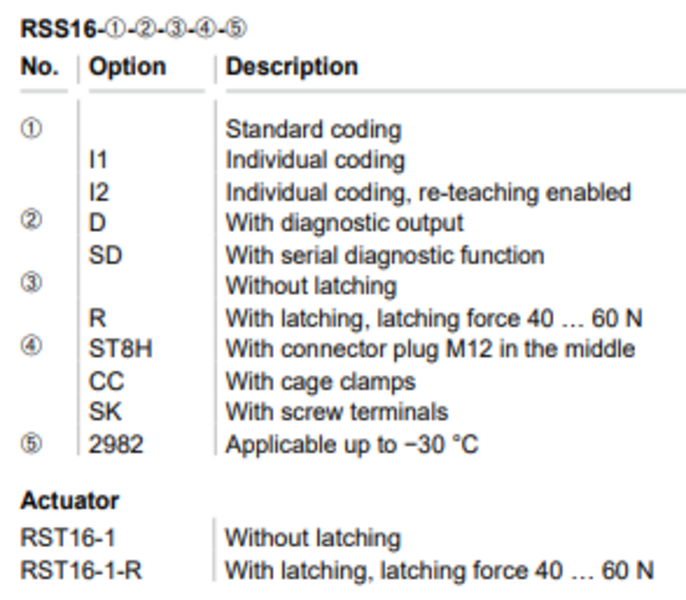

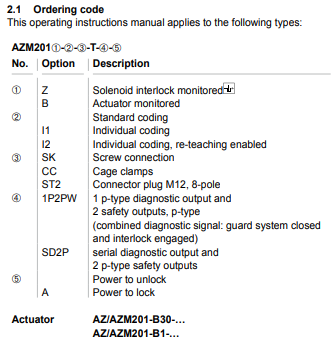

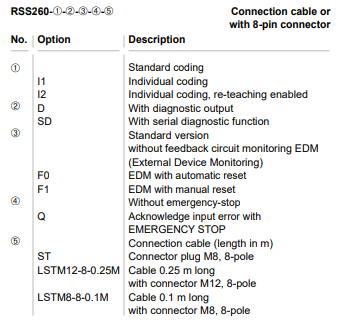

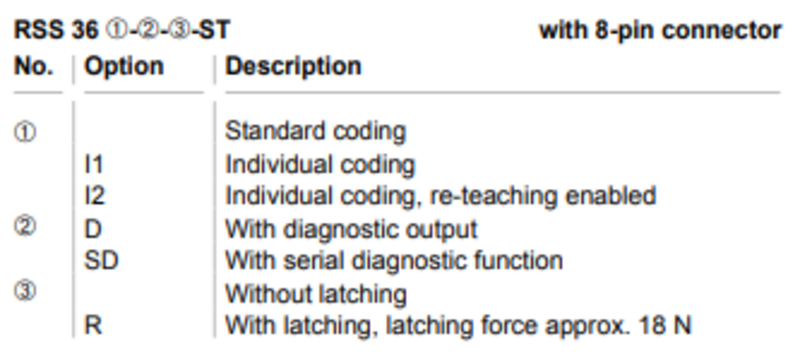

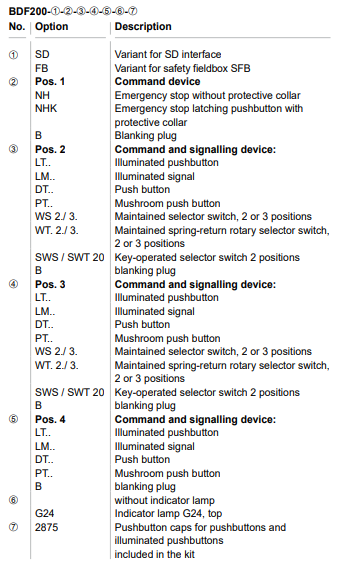

SD-sarjaliityntä on mahdollista saada moniin Schmersalin turvatuotteisiin ilman lisäkustannusta. Se on saatavana RSS- ja CSS-turvatunnistimiin sekä AZM201-, AZM300- ja MZM100-turvalukkoihin sekä BDF200-ohjauspainikekoteloihin. Maksimissaan 31 turvatuotetta voidaan kytkeä sarjaan. Kytkentöjen helpottamiseksi tarjolla on erilaisia kytkentäkoteloita sekä kaapelien Y-haaroittimia. Järjestelmällä on mahdollisuus päästä turvatoiminnoissa suoritustasoon PL e.
Erityisesti kompakteissa koneissa, jossa yhdessä turvatoiminossa on useita turvatuotteita, tuo SD-sarjadiagnostiikka säästöjä. SD-sarjaliikennettä käyttäen säästetään turvatulojen lisäksi paljon normaali I/O:ta ja lisäksi kaapelointi sekä asennus on helpompaa ja nopeampaa.

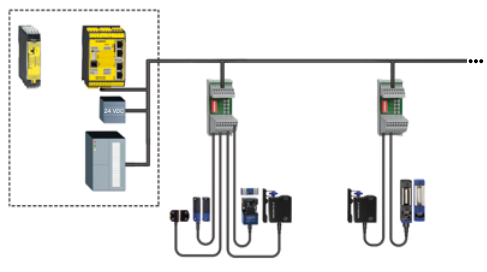

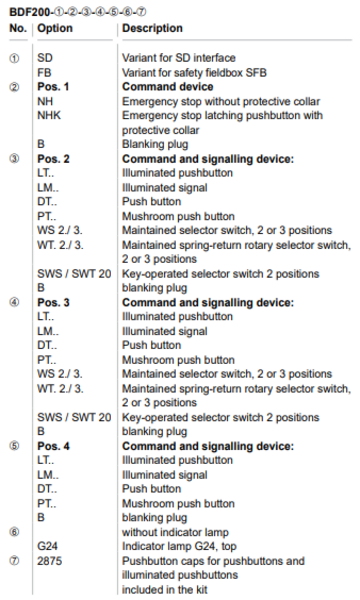

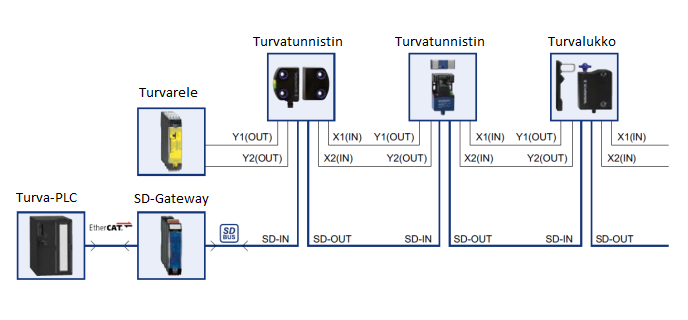

Sarjakytkennässä turvatuotteiden lähdöt on kytketty keskenään sarjaan ja viimeisen tuotteen lähdöt kytketään turvareleelle tai turvalogiikalle. Diagnostiikkatiedot kytkeytyvät sarjaliikenneväylään, jonka kautta saadaan yksilölliset tiedot kultakin sarjaan kytketyltä turvatuotteelta. Diagnostiikka kertoo yksittäisen turvatuotteen lähdön tilan ja tiedon siitä onko ovi/luukku auki/kiinni/lukittu. Lisäksi saadaan mahdolliset häiriö- tai virhetilat esimerkiksi onko vaikuttaja oikealla tunnistusalueelle tai onko käyttölämpötila liian korkea. Diagnostiikkaväylän kautta ohjataan myös turvalukituksien ohjauksia. MZM100 turvalukon oven kiinnipitovoiman suuruus voidaan asettaa käyttäen SD-sarjaliityntää. Lisäksi SD-sarjaliityntä hoitaa automaatiojärjestelmän ja BDF200 ohjauspainikekotelon välisen kommunikoinnin.

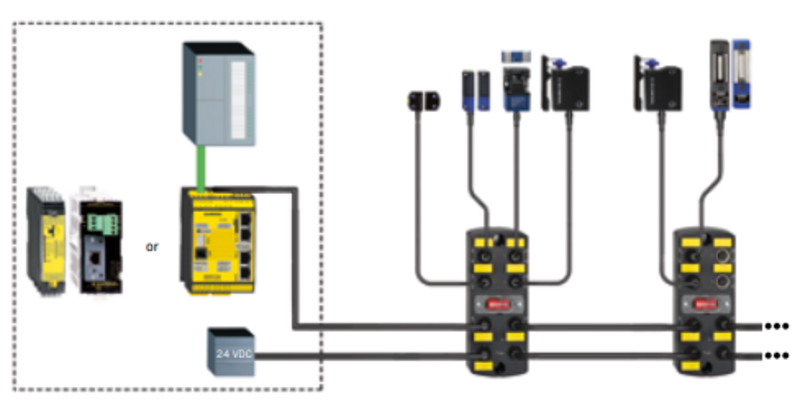

Järjestelmän suunnittelun apuna voidaan käyttää suunnittelutyökalua (työkaluun pääset tästä). Työkaluohjelma toimii ”drag and drop” periaatteella eli ensiksi valitaan kytkentätapa (Y-haaroitin, passiivinen kytkentäkotelo, koteloitu kytkentäkotelo) ja sitten laiteosiosta valitaan halutut turvalaitteet.
