Mykistys yhdellä mykistysanturilla ja logiikkasignaalilla (muting with optical sensor and machine signal)

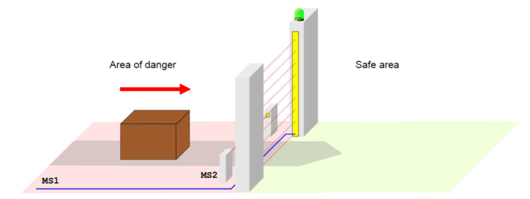

Materiaalivirta ulos vaaralliselta alueelta

Mykistysantureilla ja niiden sijoittelulla erotetaan ihminen ja kappale toisistaan, jotta vain materiaali voidaan viedä tai tuoda suojatulta alueelta.

MS1-signaali tuodaan logiikalta. MS2-signaali tuodaan esimerkiksi valokennolta, joka on sijoitettu juuri ennen turvavaloverhoa (< 200 mm) ja joka tunnistaa tulevan kappaleen.

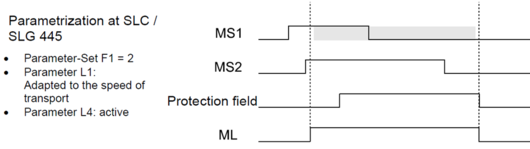

MS1-signaalin pitää aktivoitua ennen MS2-signaalia. Parametri L1-mykistyksen kiertoaika (muting cycle time) on mukautettava kuljetettavien kappaleiden nopeuteen. MS2-mykistysanturin etäisyys lasketaan perustuen tähän nopeuteen ja valoverhon reaktioaikaan (esimerkiksi V= 2 m/s, reaktioaika on 50 ms à etäisyys = 100 mm). MS1-signaali voidaan kuitata, kun mykistyssykli aktivoituu eli heti kun MS2-signaali aktivoituu. On suositeltavaa ohjelmoida pieni viive.

Kun mykistys aktivoituu, voidaan sen näyttää ulkopuolisella mykistyslampulla.

Toiminto löytyy SLC445 valoverhosta.

Materiaalivirta ulos vaaralliselta alueelta.

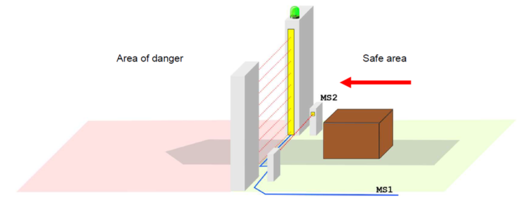

Materiaalivirta sisään vaaralliselle alueelle

MS1-signaali tuodaan logiikalta. Ennen kuin logiikka lähettää MS1-mykistyssisnaalin, on varmistuttava, että kuljetettava kappale on vaarallisen alueen sisäänkäynnillä eli etäisyys < 200 mm valoverhosta.

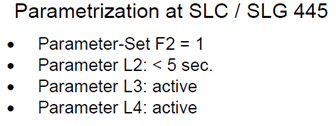

MS1-signaalin on tapahduttava ennen MS2-signaalia. MS2-mykistysanturin etäisyys lasketaan perustuen kuljetettavan kappaleen nopeuteen ja valoverhon reaktioaikaan (esimerkiksi V= 2 m/s, reaktioaika on 50 ms à etäisyys = 100 mm). MS2-mykistyssignaali tulee mykistysanturilta, joka tunnistaa kuljetettavan kappaleen juuri ennen valoverhoa.

MS2-signaalin on tultava MS1-signaalin jälkeen, mutta ennen kuin suojeltava alue on katkaistu. MS1- ja MS2-signaalien aikaero ei saa ylittää 4 sekuntia.

Toiminto löytyy SLC445 valoverhosta.
