Uuden AZ-kielikytkisarjan kääntyvä pää takaa monipuoliset asennusvaihtoehdot

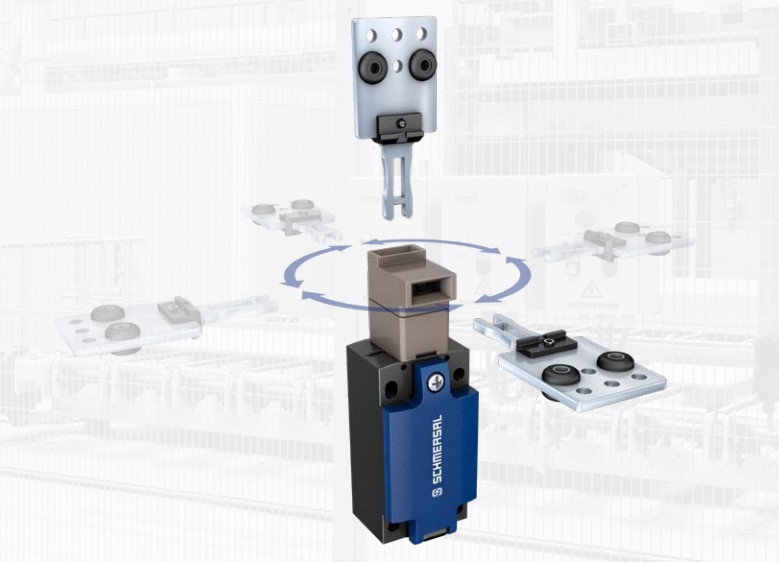

Uudet AZ-sarjan kielikytkimet on suunniteltu ovien ja luukkujen valvontaan. Kytkimen päätä voidaan kääntää 90° välein, joten kieli/vaikuttaja voidaan tuoda kytkimeen neljältä eri suunnalta ja tämän lisäksi myös ylhäältä. Tämä takaa tällä edulliselle kytkimelle erittäin monipuoliset asennusvaihtoehdot.

Keveisiin oviin/luukkuihin kielen kiinnipitovoimaksi riittää 12N kun taas raskaisiin oviin ja täriseviin paikkoihin voidaan kiinnipitovoimaksi valita 30N.

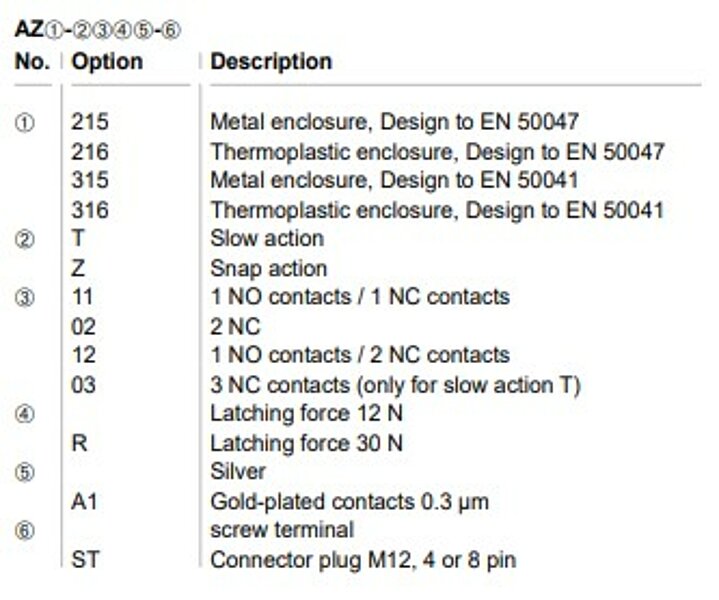

Kytkintä on saatavana kahtena eri standardikokona. Metallirunkoisen AZ215 sekä muovirunkoisen AZ216 koko on 31x102x36 mm (lxkxs) kun taas metallirunkoisen AZ315 sekä muovirunkoisen AZ316 koko on 40x114x37 mm (lxkxs).

Kytkimen potentiaalivapaat koskettimet takaavat laajan jännitealueen ja mahdollistavat erilaiset sarjaankytkennät. Valittavissa on NC-koskettimien (1-3 kpl) lisäksi myös NO-kosketin. Koskettimet ovat joko momenttikoskettimia (snap action) tai suoratoimisia koskettimia (slow action). NC-koskettimet ovat pakko-ohjautuvia. Optiona koskettimet saa myös kullattuina.

Liityntä kytkimeen tehdään joko kaapelilla M20 kaapeliläpiviennin kautta tai 4- tai 8-pinnisellä M12-liittimellä. 8-pinnisellä liittimellä kytkin on helposti liitettävissä Schmersalin SFB:hen (Safety Field Box).

Kytkimeen on tarjolla 3 vankkarakenteista kieltä/vaikuttajaa. Joustava rakenteinen saranaoville sekä suora- ja kulmamalli liukuoville.

AZ-sarjan uusilla kytkimillä on mahdollisuus päästä suoritustasolle PL d, mikäli suoritetaan vikojen poissulkeminen.
