Ohjekirja avattavien suojusten suunnitteluun

Tämän ohjekirjan tarkoituksena on auttaa kone- ja laitesunnittelijoita suunnittelemaan avattavia suojuksia standardien mukaisesti ottaen huomioon ISO 14119-standardin  ja muut asiaa koskevat määräykset.

EU:n konedirektiivi 2006/42/EY ja tuleva uusi EU-koneasetus EU2023/1230 sekä niihin liittyvät standardit tuovat joukon sääntöjä, jotka on otetttava huomioon koneiden ja järjestelmien suunnittelussa.
Tätä säännöstöä pidetään ja mukautetaan koneturvallisuuden perustana myös EU:n ulkopuolisilla markkinoilla. Säännöstö pitää sisällään vaatamuksia avattavien suojusten suunnittelusta, joka on standardoitu termi turvaoville.

Avattavien suojien asennonvalvonta kuvataan yksityiskohtaisesti standardissa ISO14119: ”Koneturvallisuus, suojusten kytkentä koneen toimintaan”. Uuteen versioon on tehty joitakin muutoksia ja lisäyksiä. Esimerkiksi siirtoavainjärjestelmät on sisällytetty standardiin uutena tyyppinä 5 ja sarjaan kytkettyjen laitteiden piiloon jäävät viat on sisällytetty liitteeseen J.
Kahden vuoden siirtymäajan jälkeen standardin uusi versio korvaa edellisen version syyskuussa 2026. Koska kyseessä on ISO-standardi, se on voimassa maailmanlaajuisesti, myös Euroopan unionin ulkopuolella.

Ohjekirjan viimeisellä aukeamalla on juliste, joka antaa nopean yleiskatsauksen avattavien suojusten teknisestä oikeasta suunnittelusta ja esittää vuokaavion muodossa koko prosessin, joka liittyy avattavien suojusten standardien mukaiseen valintaan ja suunnitteluun.

Tässä ohjekirjassa selitetään oheinen juliste ja annetaan yksityiskohtaisempia tietoja vuokaavion yksittäisistä prosessivaiheista. Prosessivaiheita kuvaavat sivunumerot on merkitty julisteeseen.

Lataa koko ohjekirja oikealla olevan ohjekirjavalikon alta!

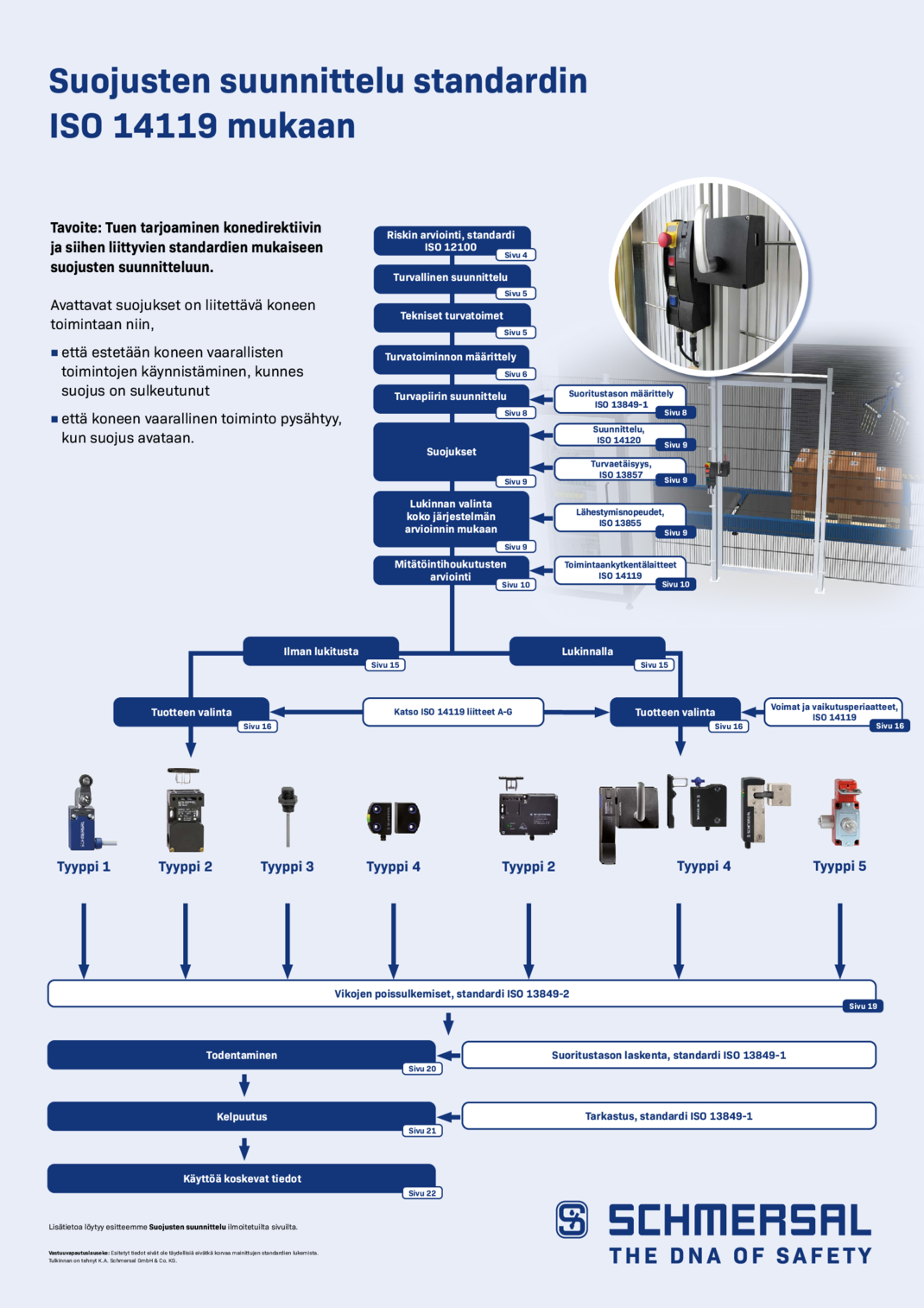

Juliste avattavien suojusten suunnitteluun

Saat ladattua tarkan julisteen tästä linkistä.
