Kelluva pimennys (floating blanking)

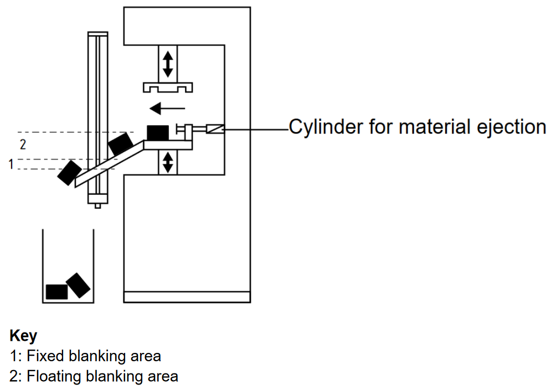

Toiminnolla voidaan pimentää säteitä, jotta suoja-alueella oleva kiinteä suoja ja alueen läpi menevä kappale voidaan jättää huomiotta. Toisin sanoen kiinteän säteen pimennyksen lisäksi voidaan käyttää kelluvaa säteen pimennystä. Maksimissaan 2 sädettä voidaan pimentää. Ensimmäistä sädettä liittimestä päin ei voi pimentää.
Resoluutio 14/30 mm valoverhoilla
Sammutetut säteet | Fyysinen resoluutio | Efektiivinen resoluutio |
1 | 14/30 mm | 24/48 mm |
2 | 14/30 mm | 34/68 mm |
Eli kun sammutetaan maksimi sädemäärä, joka on kaksi, on efektiivinen erottelukyky 14 mm valoverholla 34 mm ja 30 mm valoverholla 68 mm.
