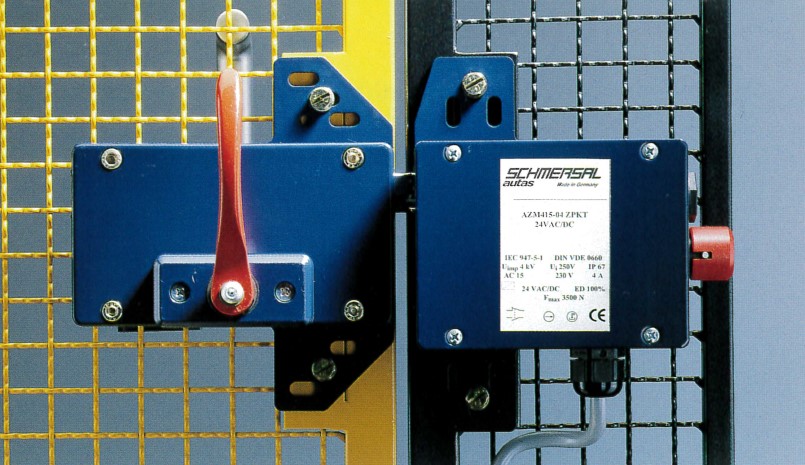

Kahvallinen AZM415-turvalukko erittäin vaativiin käyttöolosuhteisiin

Schmersalin AZM415-sarjan turvalukot on suunniteltu erittäin vaativiin käyttöolosuhteisiin. Lukoissa on poikkeuksellisen vahva vaikuttaja ja niinpä niitä on käytössä mm. terästehtaissa ja muissa vastaavissa laitoksissa. Nämä turvalukot kestävät kovaa käyttöä ja rankkoja ympäristöolosuhteita.

Lukoissa on erilliset koskettimet oven kiinniolon ja oven lukituksen valvontaan sekä luonnollisesti sähköllä kiinni ja sähköllä auki mallit. Lukon liityntä tapahtuu joko M20 kaapeliläpiviennin tai M23-liittimen avulla.
Käyttöjännite voi olla 24 VDC, 115 VAC tai 230 VAC.

Lukon erittäin vahva suora vaikuttaja (B1) on tarkoitettu liukuoville. Liukuoville löytyy myös kahvallinen liukuovivaikuttaja (B4PS). Saranallisiin oviin on tarjolla joustavat (B2 ja B3) vaikuttajat. Lukkoon on saatavana optiona suojuksen lukituksen lisävapautus (manual release) sekä suojuksen lukinnan hätävapautus (emergency release) painikkeella. Myös suojuksen lukinnan ulospääsyvapautus (emergency exit), joko turvatun alueen sisä- tai ulkopuolelle - on mahdollinen. Lisäksi lukkoon on saatavana  kahvapaketit, joissa on kahvat oven molemmin puolin. Ne tekevät lukon käytöstä luontevaa aukeavissa saranallisissa ovissa ja etenkin punainen emergency exit hätäpoistumiskahva takaa luonnollisen poistumisen vaara-alueelta hätätilanteessa. Kahvapakettiin voidaan asentaa oikean- tai vasemmanpuoleinen lukituksen estorauta, jossa on paikat kolmelle lukolle. Tarvittaessa esimerkiksi huoltotöiden yhteydessä henkilökohtainen lukko lukitaan lukituksenestorautaan huoltotöiden ajaksi.
Lukolle ja kahvapaketeille löytyy myös asennuslevyt asennuksen helpottamiseksi sekä oven keskitin, jolla ovi saadaan keskitettyä ja näin varmistetaan lukon moitteeton toiminta. Manuaalivapautukseen on tarjolla kolmiokanta-avain (M5).

Lukosta on saatavana edelleen myös vanhat AZM415-22 ja AZM415-33 sarjojen versiot. Lisäksi lukosta on saatavilla 9725 ja 9727 optioilla varustetut mallit, joissa lukkoon on lisätty ulkopuolinen vipu oven kiinniolon valvontaan. Lukosta löytyy myös omat EX-versiot räjähdysvaaralliseen ympäristöön Zone 22 / Kategoria 3D (Ex tc IIIC T90ᵒC Dc X).

Tyyppikooditaulukot

(Kuvat suurenevat klikkaamalla)

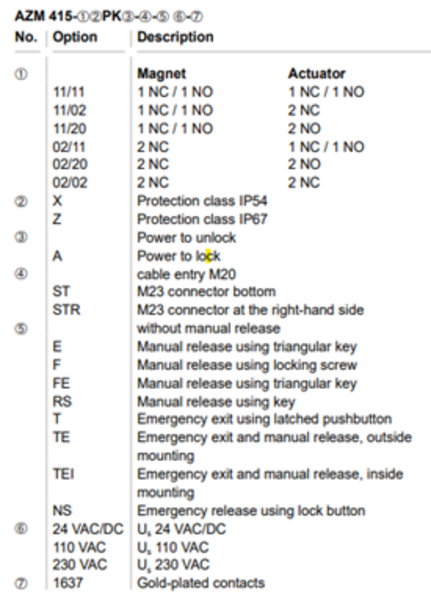

AZM415 tyyppikooditaulukko

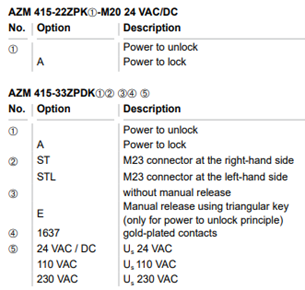

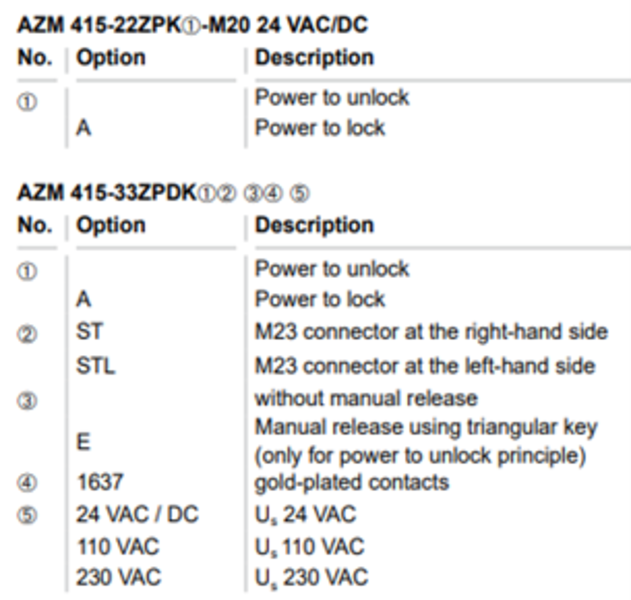

AZM415 22 & 33 tyyppikooditaulukko

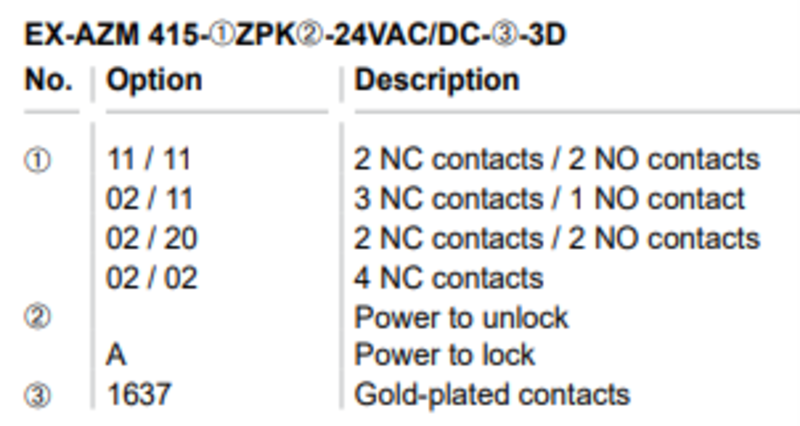

EX-AZM415 tyyppikooditaulukko

AZM415 9725 & 9726 & 9727 tyyppikooditaulukko
