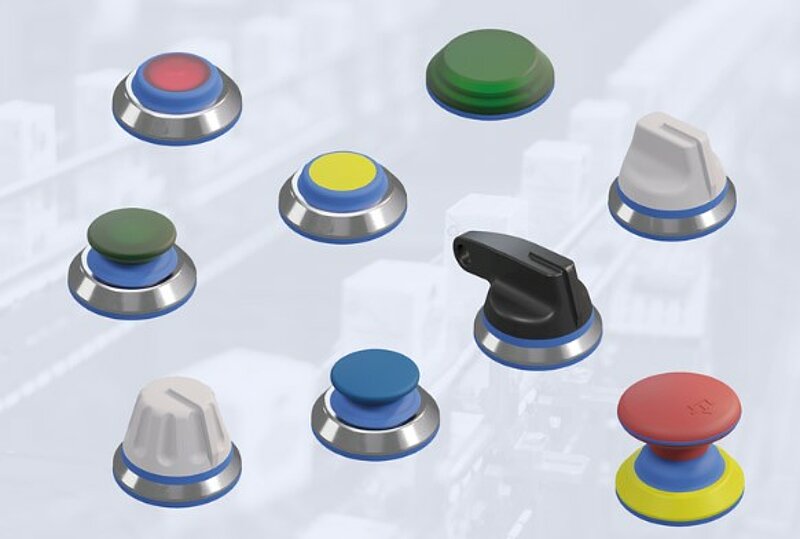

Uusi H-ohjauskalustesarja on muotoiltu hygienisiin käyttöolosuhteisiin

H-ohjauskalustesarja täyttää EN ISO 14159 standardin ja ainoana kalustesarjana myös päivitetyn EN 1672-2 standardin vaatimukset. Tämä takaa hygieniset ja helpposti puhdistettavat ohjauskalusteet ja minimoi tuotteiden saastumisriskit.

Elintarviketeollisuudessa ja hygieniaa vaativissa olosuhteissa haasteena on tuotejäämien kertyminen ja niistä mahdollisesti aiheutuva vaara ihmisten terveydelle. Tällaisissa käyttöolosuhteissa ympäristö ja laitteet on suunniteltava siten, että epäpuhtauksia ei pääse kertymään. Ympäristön ja laitteiden pitää olla helposti puhdistettavia. Näin säästetään vettä sekä puhdistusaineita, kulutetaan vähemmän energiaa ja saadaan enemmän tuotantoaikaa.

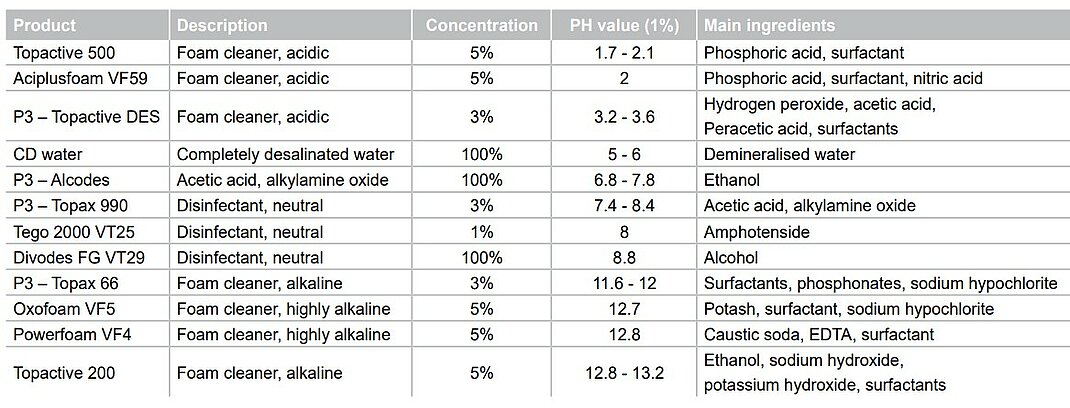

Materiaalina pitää käyttää ruostumatonta terästä tai FDA- ja EU-hyväksyttyjä muoveja tai elastomeerejä. Tuotteiden pitää olla vesi- ja puhdistusainetiiviitä, korkeapainepesunkestäviä, kestettävä laajaa lämpötila-aluetta ja lämpötilashokkeja sekä niillä pitää olla hyvä puhdistuskemikaalien kestävyys. Tiivisteet on suunniteltava siten, ettei rakoja synny sekä O-renkaan urien on oltava hygieenisesti muotoiltuja. Tiivisteet on pystyttävä tarkistamaan silmämääräisesti ja elintarviketeollisuudessa suositellaan sinistä väriä, sillä sinisellä värillä varustetut esineet voidaan selvästi tunnistaa vieraaksi esineeksi. Kaikkien osien ulkopintojen on oltava itsestään kuivuvia ja helposti puhdistettavia.

H-ohjauskalustesarja on suunniteltu siten, että se täyttää nämä standardien asettamat vaatimukset. Kotelointiluokka on IP69K ja tuotteilla on myös DGUV hygienia vaatimusten hyväksyntä. Ohjauskalusteet asennetaan 22,3 mm asennusreikään.

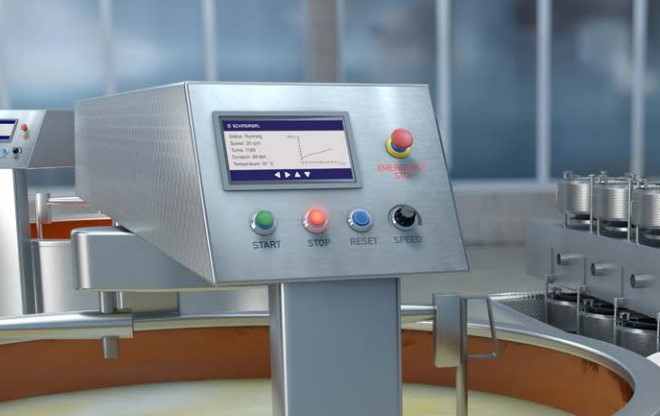

H-ohjauskalustesarja on siis oikea valinta hygienisyyttä vaativiin olosuhteisiin kuten elintarviketeollisuuteen ja lääketeollisuuteen, mutta toki se on tyylikäs ja toimiva valinta muihinkin olosuhteisiin.

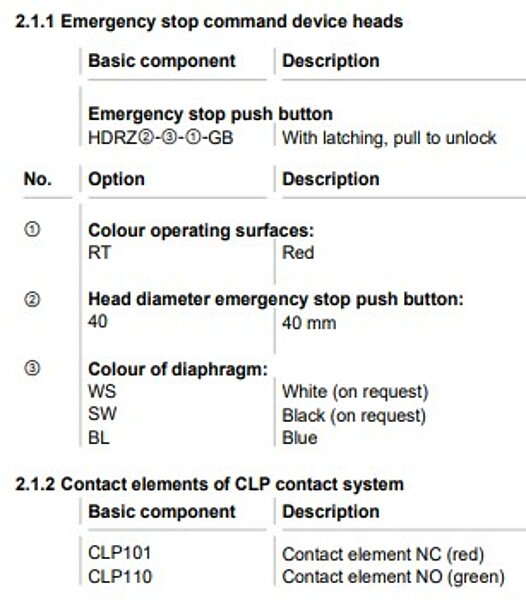

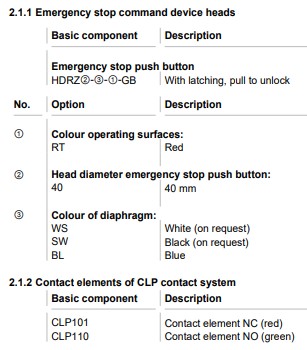

Hätäseispainikkeen alaosa on vaadittava keltainen jolloin erillistä, mahdollisesti epäpuhtauksia keräävää, keltaista aluskilpeä ei tarvita. Tästä syystä hätäseispainikkeessa ei ole H-sarjaan normaalisti kuuluvaa rosterista eturengasta. Painikkeen vapautus tapahtuu vetämällä.

Merkkivalossa ei myöskään ole rosterista eturengasta sillä koko merkkivalo muodostuu yhdestä elementistä, joka takaa merkkivalon hyvän näkymisen kaikkista suunnista.

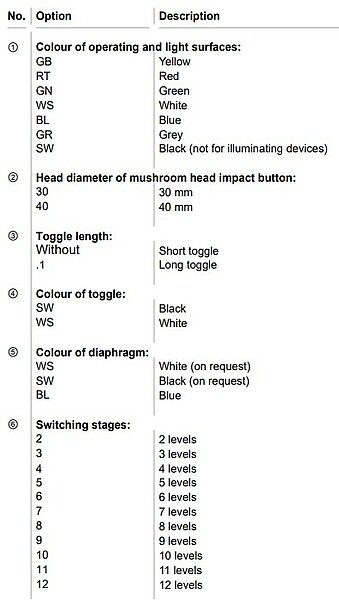

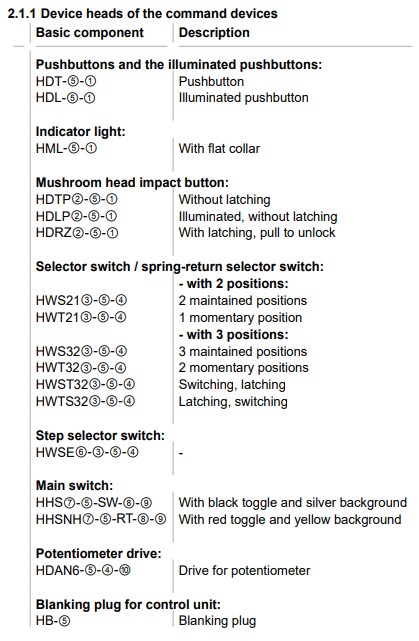

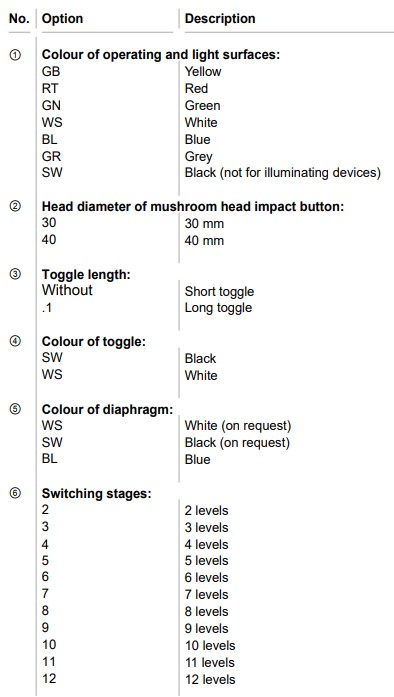

Värivaihtoehdot ovat sininen, keltainen, vihreä, punainen ja valkoinen.

Valopainikkeiden värivaihtoehdot ovat sininen, keltainen, vihreä, punainen ja valkoinen.

Painikkeiden värivaihtoehdot ovat sininen, keltainen, vihreä, punainen, valkoinen, musta ja harmaa.

Merkkivalot, painikket ja valopainikkeet on mahdollista tilata myös niin, että niissä on haluttu laser-merkintä (symboli, numero, teksti...), jolloin mahdollisesti likaa keräävää nimikilpeä ei tarvita. Suositeltavaa on käyttää esimerkiksi ISO 7000 standardin mukaisia merkkejä, jotka on jaoteltu eri aihealueisiin. Valmiita merkkejä löytyy suuri määrä ja myös haluttu oma merkki on mahdollinen.

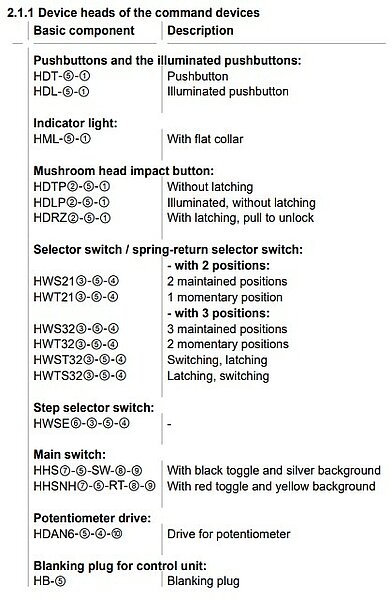

Sienipainikkeissa löytyy kolmea erilaista toimintamallia – lukkiutuva, ei lukkiutuva ja ei lukkiutuva merkkivalolla. Lukkiutuvan mallin lukituksen vapautus tapahtuu vetämällä.
Sienipainiketta saa 30 mm ja 40 mm painikkeen halkaisijalla. Värivaihtoehdot ovat sininen, keltainen, vihreä, punainen, valkoinen, musta ja harmaa. Kaikkia värejä ei saa kaikkiin malleihin.

Valintakytkimiä on sekä lyhyellä, että pitkällä varrella. Kytkimen väri voi olla musta tai valkoinen. Kytkentävalintoja voi olla yksi, kaksi tai kolme ja ne voivat olla pysyviä tai palautuvia.

Monivalintakytkimessä voi olla 2-12 asentoa ja kytkimen  väri voi olla musta tai valkoinen.

Potentiometrin värivaihtoehdot ovat musta ja valkoinen.

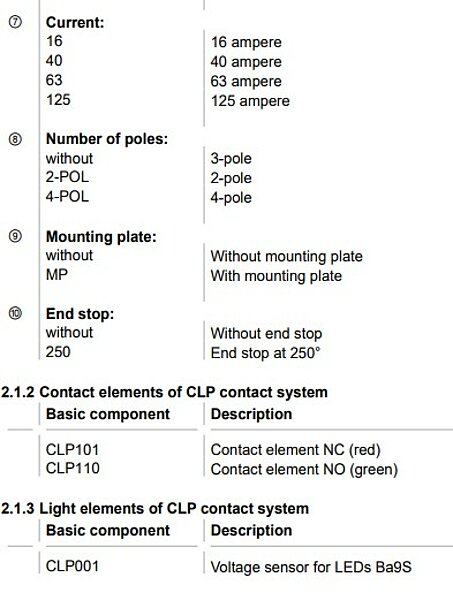

Pääkytkimiä on neljälle eri teholuokalle 16A, 40A, 63A ja 125A ja niitä saa sekä asennuslevyllä että ilman sitä. Kääntövipu voi olla musta tai punainen ja siinä on reikä lukitusta varten.

Peitelevy on mahdollista asentaa vapaisiin ja tyhjiin aukkoihin.

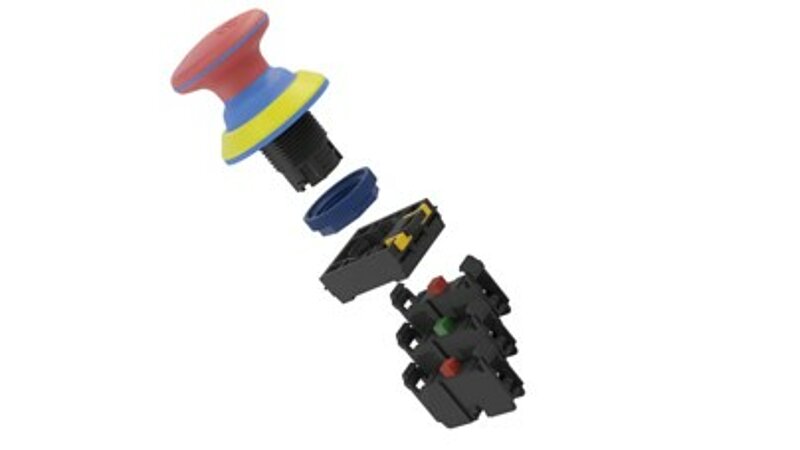

Ohjauskalusteet kiinnitetään asennuspintaan pyöreällä kiinnitysrenkaalla joka mahdollistaa nopean asennuksen ja oikean kiristysmomentin käytön.

Ohjauskalusteeseen kiinnitetään myös asennuslaippa, johon tarvittavat kosketin- tai valoelementit asennetaan. Asennuslaipan irroituskolon yhteydessä on keltainen merkki, joka helpottaa asennuslaipan irroitusta hämärissä olosuhteissa. Kiinnitysrengas ja asennuslaippa tulevat  ohjauskalusteen mukana.

H-sarjassa on kaksi erilaista kosketinelementtiä, toisessa on 1 NC suoratoiminen pakko-ohjautuvakosketin (punainen) ja toisessa 1 NO suoratoiminen kosketin (vihreä). Asennuslaippaan voidaan asentaa kolme kosketinelementtiä rinnakkain ja lisäksi niitä voidaan laittaa kahteen tasoon, jolloin yhteen ohjauskalusteeseen saadaan jopa 6 kosketinelementtiä.

Valoelementti tarvitaan merkkivaloihin ja valopainikkeisiin. Valoelementti asennetaan keskimmäiseen paikkaan  ja siihen asennetaan LED-valo, jonka käyttöjännite on 24 VDC.
Käytössä on vain yksi valkoinen LED-valo kaikille väreille.


Vie ohjausjärjestelmäsi uudelle tasolle H-ohjauskalustesarjalla!
