Modulaarisesta PS-kytkinsarjasta rajakytkinratkaisu joka tilanteeseen

Schmersalin PS-kytkinsarjassa (Position detection with System) on tarjolla neljä eri kokoista kytkin runkoa, joihin voidaan vaihtaa haluttu ohjainpää kulloisenkin tarpeen mukaan. Ohjainpäävaihtoehtoja on paljon mikä takaa optimaalisen rajakytkinratkaisun kuhunkin käyttökohteeseen.

PS-kytkinsarjan rajakytkimet ovat ISO 14119 standardin mukaisesti tyypin 1 rajakytkimiä. Kaikki NC-koskettimet ovat pakko-ohjautuvia IEC 60947-5-1 standardin mukaisesti. Käyttämällä määräysten täyttävää turvaohjainta voidaan yhdellä rajakytkimellä saavuttaa PL d suoritustaso ja kahdella rajakytkimellä PL e suoritustaso ISO 13849-1 standardin mukaisesti. Lisäksi kaikki koskettimien avautumiset ovat 2x2 mm ja näin PS-rajakytkimet täyttävät myös EN 81-1 standardin hissikohteissa.

NO ja NC koskettimiksi voidaan valita joko suoratoimiset koskettimet (slow action, T) tai momenttikoskettimet (snap action, Z). Koskettimet saa myös lukitustoiminnolla (latching, -R), jossa koskettimet tilanvaihdossa lukkiutuvat ja lukitus täytyy erikseen kuitata, jotta koskettimet saadaan taas alkuperäiseen asentoonsa. Myös juontokoskettimet (overlapping contacts, -UE) ja porrastetut koskettimet (staggered contacts, -H) ovat mahdollisia. Rajakytkimeen on mahdollista saada maksimissan 3 kosketinta.

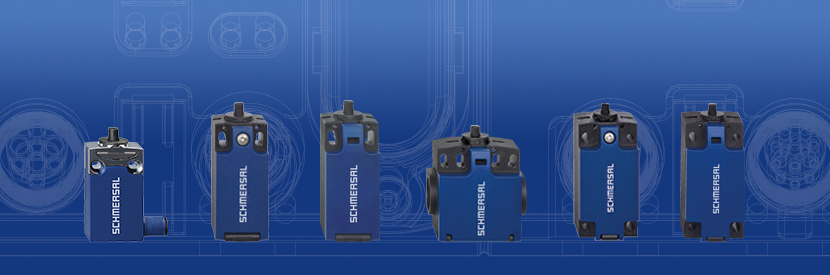

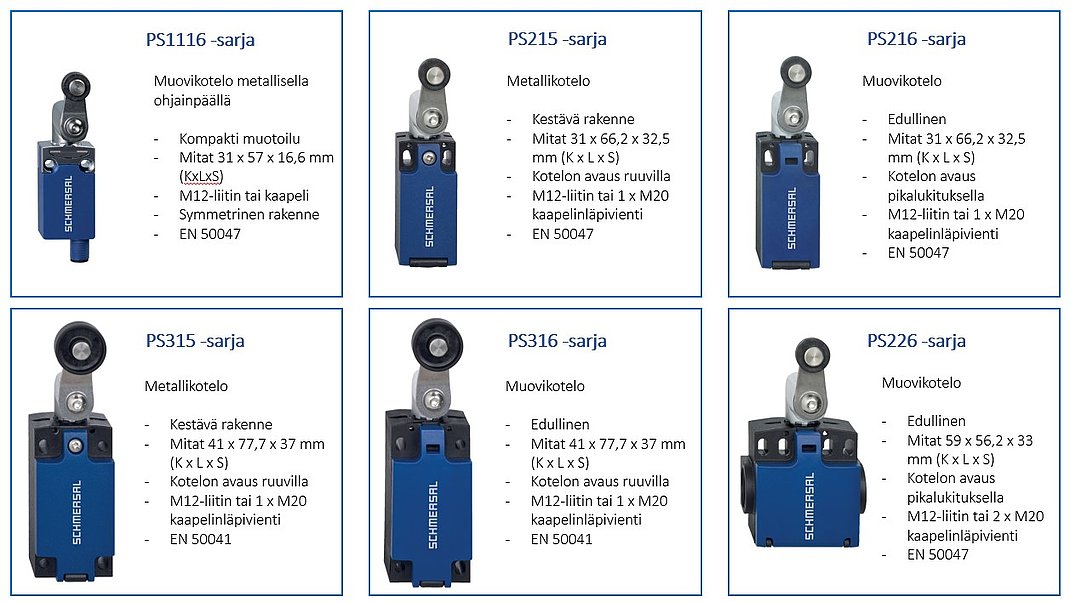

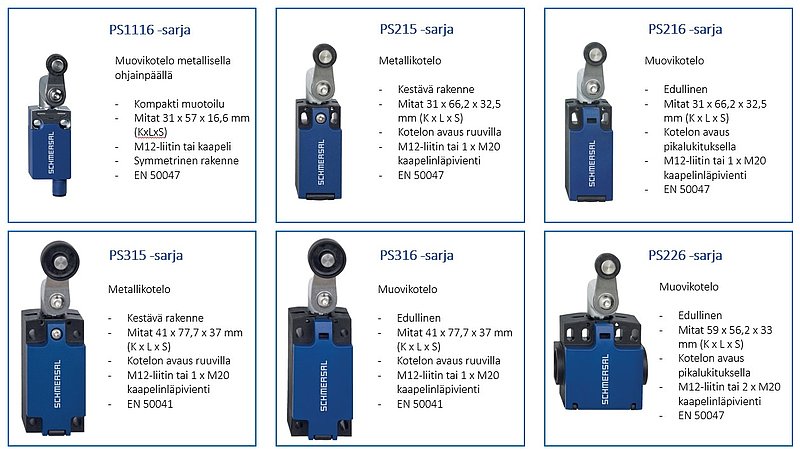

PS-sarjan rajakytkimiä saa kuudessa eri kotelorakenteessa, joiden kotelointiluokka on IP66 & IP67. Ohessa kotelorakenteet pähkinäkuoressa.

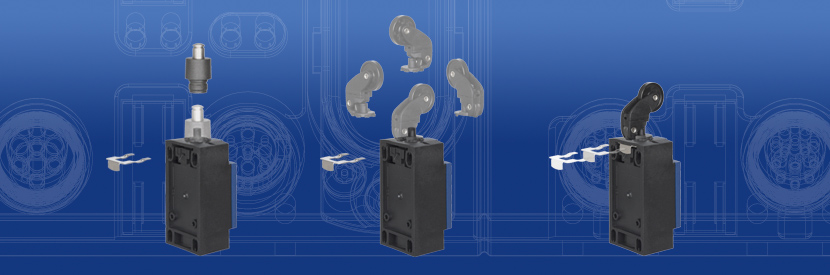

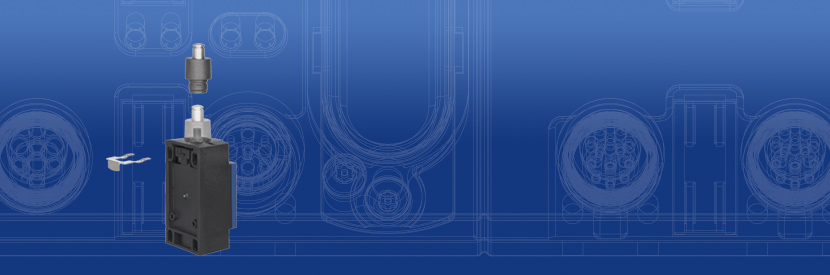

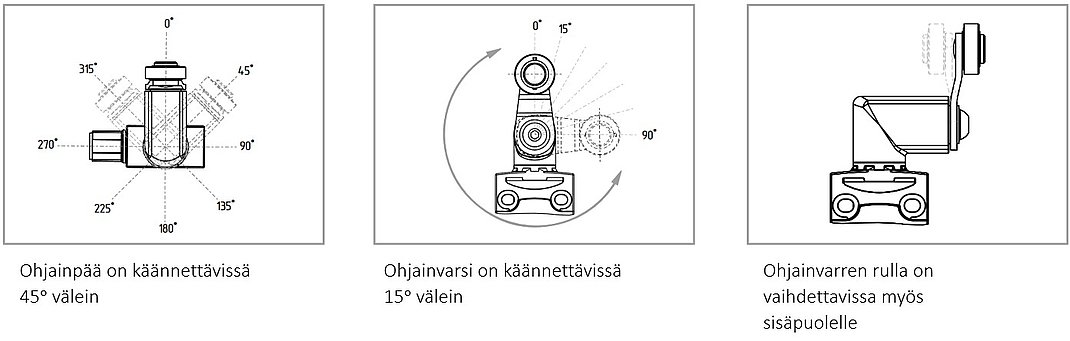

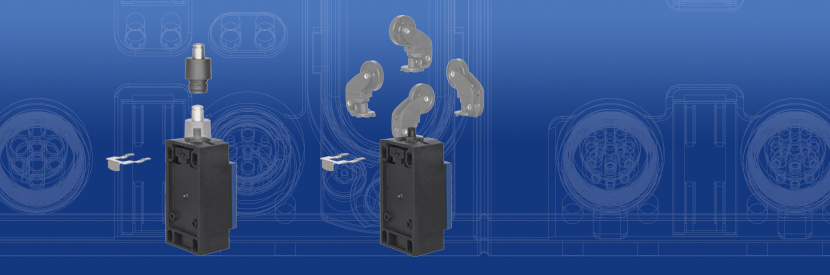

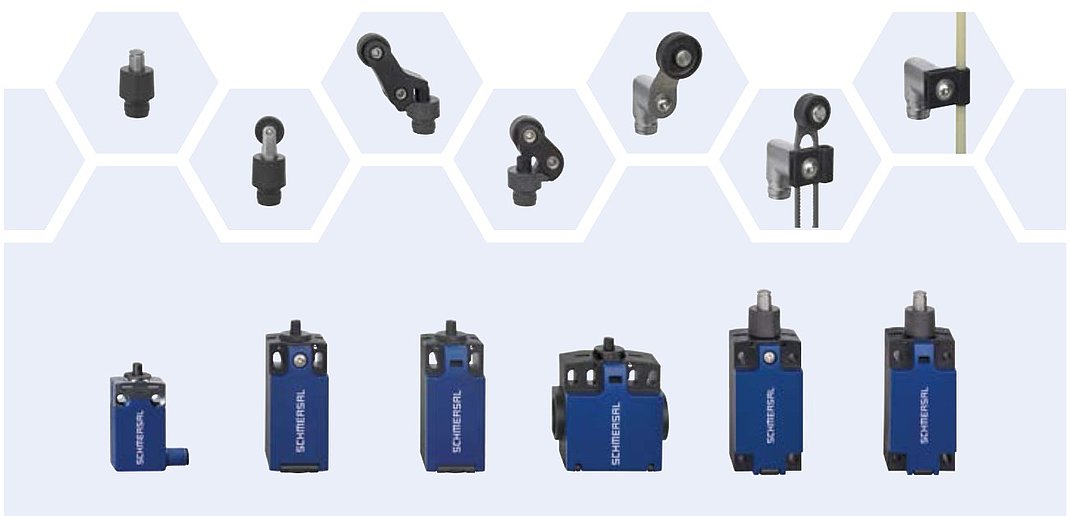

Irrotettavissa ohjainpäissä on pikakiinnitys, joten ne ovat helposti vaihdettavissa. Alla esitetty ohjainpäiden eri ominaisuudet kootusti.

PS-rajakytkinten valikoima laajenee koko ajan. Tulossa on kullatut koskettimet, laajennu käyttölämpötila (-40ᵒ), EX-versiot räjähdysvaarallisiin olosuhteisiin, ohjainpäät saranaoveen jne. Ilmoittamme näistä sitä mukaan, kun niitä vapautetaan myyntiin.

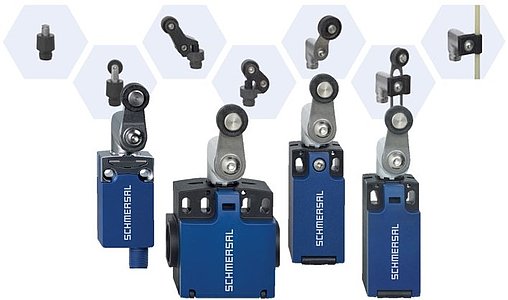

PS116 ja PS2XX -sarjat ovat kooltaan kompakteja ja soveltuvat tilanteisiin kun tilaa on rajallisesti. Tarjolla on sekä muovi- että metallikoteloisia malleja ja paljon erilaisia ohjainpäitä.

Tutustu tarkemmin kompaktiin PS-sarjaan tästä.

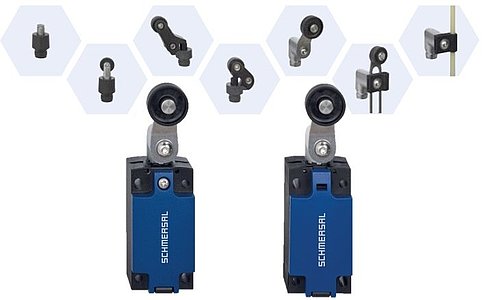

PS315 ja PS316 ovat fyysisiltä mitoiltaan kookkaampia kuin 116 ja 2XX -sarjat. Ohjainpäät ja muu valikoima kulkee melkolailla käsikädessä näiden eri sarjojen välissä.

Tästä pääset tutustumaan tarkemmin isompaan PS-sarjaan.

Tuttu PS216 -sarja täydentyy nyt köysikytkimellä. Samaa perusrunkoa käyttävä köysikytkin pohjautuu vanhaan tuotteeseen, johon on vain suunniteltu uusi ja kätevä ohjainpää.

Tutustu tästä köysikytkimen ominaisuuksiin.
