PS116 & PS215/216/226 sarjan rajakytkimet

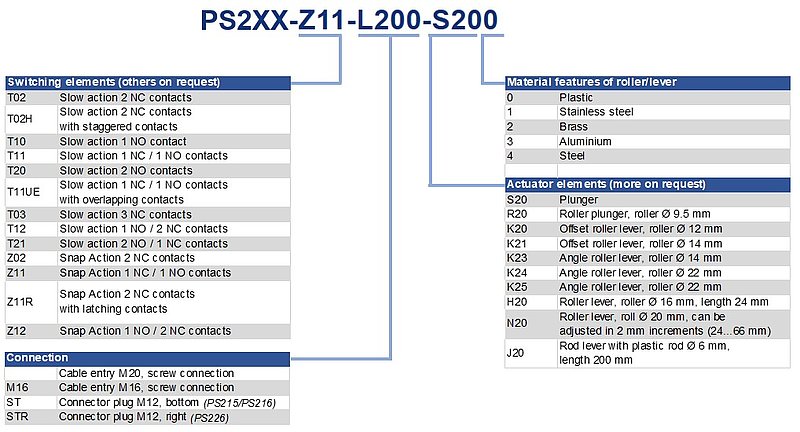

Näiden rajakytkimien perustiedot löytyvät PS-sarjan pääsivulta (edellinen sivu). Sopivan rajakytkimen valinnassa tulee huomioida kotelon koko, koskettimet, liityntätapa ja ohjainpää. Käyttämällä alhaalla olevaa tyyppikooditaulukoa saat muodostettua itsellesi oikean rajakyktimen. Valitse sopiva kotelorakenne ja sen jälkeen halutut koskettimet ja sopiva liityntä rajakytkimeen sekä käyttökohteeseen soveltuva ohjainpää.

Voit myös valita sopivan rajakytkimen perusohjainpäällä S200 (esim. PS116-Z11-STR-S200 (103006597) tai PS216-Z11-S200 (103013713)) ja ottaa myös tarvittavat irralliset ohjainpäät varastomalliksesi. Näin Sinulla on aina oikea rajakytkin heti käytössäsi. Alla taulukossa irrallisten ohjainpäiden tilaustiedot.

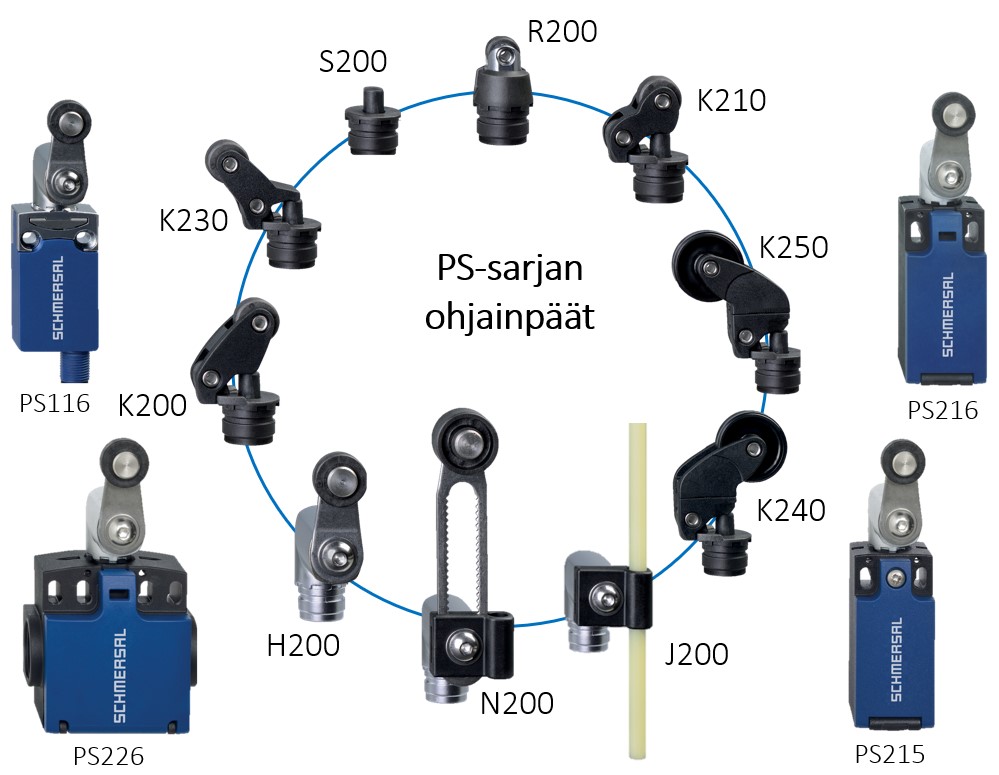

PS116 & PS2XX-kytkinten erilliset ohjainpäät erilliset ohjainpäät ja niiden osanumerot (vaakana eri materiaalivaihtoehdot ja pystyssä ohjainpään tyypit, esim. rosterinen puikkovipu PS-J201).

	Muovi (0)	Rosteri (1)	Messinki (2)	Alumiini (3)
PS-S20X	103010968	-	-	-
PS-R20X	103010967	103033223	-	-
PS-K20X	103010961	-	-	-
PS-K21X	103010962	-	-	-
PS-K23X	103010963	-	-	-
PS-K24X	103010964	103032529	103032530	-
PS-K25X	103010965	103032531	103032532	-
PS-H20X	103010948	103031865	-	-
PS-N20X	103010966	103031870	103031871	-
PS-J20X	103010951	103031874	-	103031875

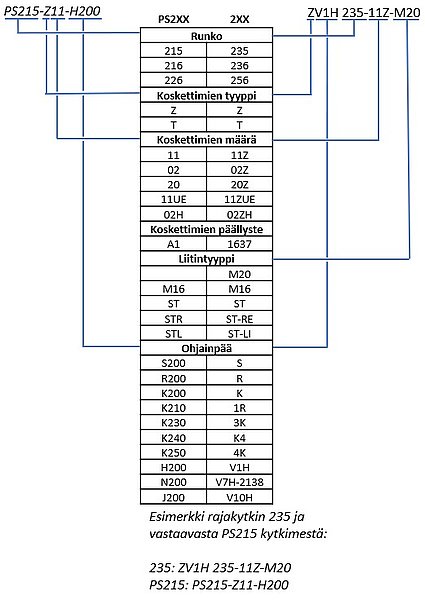

Voit myös korvata Schmersalin perinteisiä 235- ja 236- sekä 256-sarjan rajakytkinmalleja PS-rajakytkinsarjalla. Oheisesta taulukosta löytyy rajakytkimien mitat – ulkomitoissa on hiukan eroa, mutta kiinnitysreikien etäisyydet ovat samat.

PS-sarjan rajakytkinten ja vanhempien 235/236/256 rajakytkinten mittojen vertailutaulukko löytyy alta.

Rajakytkinten mitat [mm] EN50047
Malli	L	K	S
PS215	31	66,2	32,5
235	30	63,5	30

PS216	31	66,2	32,5
236	30	58,5	30

PS226	59	56,2	33
256	58	50,5	31

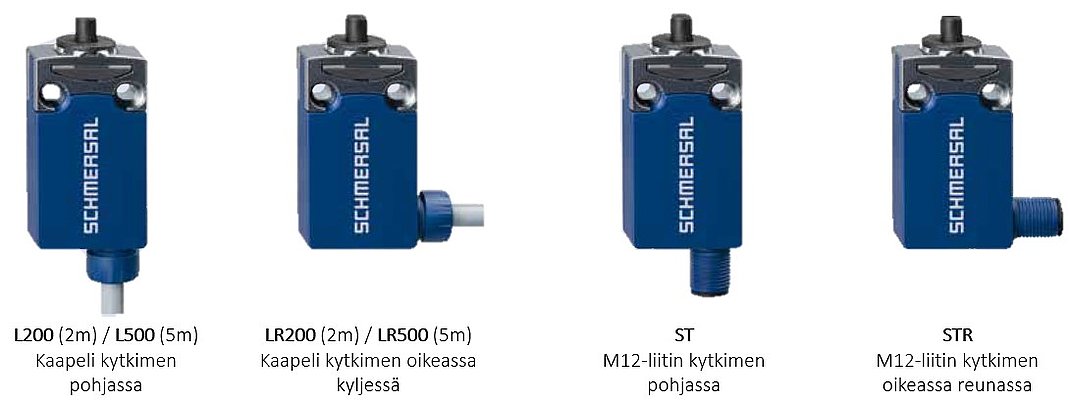

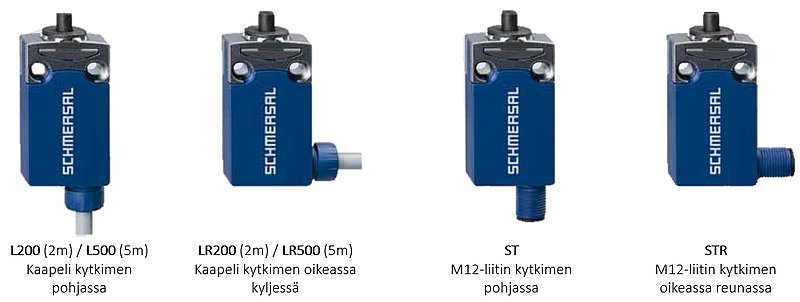

PS116 rajakytkin on valittavana eri kytkentäversioina, kaapelilla tai M12-liittimellä. Molemmissa tapauksissa valittu kytkentä malli voi olla sijoitettuna pohjaan tai kylkeen. Littimen tai kaapelin paikka on valittava etukäteen, sillä muutosta ei voi tehdä rajakytkimeen. PS116 symmetrisen rakenteen ansiosta liittimen tai kaapelin ollessa kytkimen kyljessä, kytkentä puolta voidaan vaihtaa oikealta vasemmalle rajakytkintä kääntämällä. Kaapeliversiosta on valittavana 2,0 ja 5,0 metriset mallit. Liittimellisissä rajakytkimissä on kontaktien lukumäärästä riippuen valittavana 4- ja 6-napaiset versiot. Alla tiivistettynä eri kytkentävaihtoehdot ja niiden tuotenimessä esiintyvät kirjainlyhenteet.

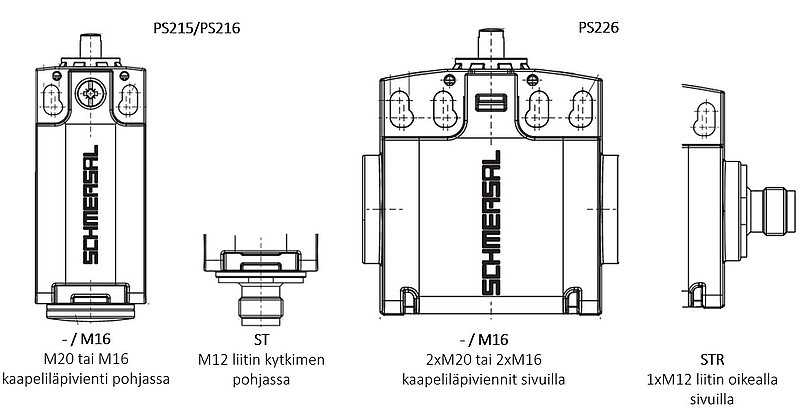

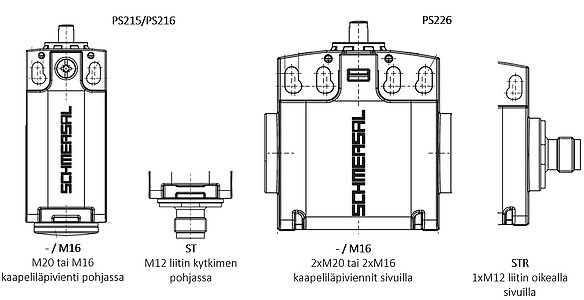

PS2XX rajakytkimet ovat saatavina 1xM20, 1xM16 kaapeliläpivienneillä tai M12-liittimellä. Lisänä PS226 rajakytkimessä, jossa on mahdollisuus 2xM20 tai 2xM16 läpivienneille. M20 läpivienti toimii standardina ja tästä poikkeavat kytkentätavat esiintyvät tuotteen nimessä M16 tai liitinversiot ST / STR.
