AZM40 turvalukko täydentyi uusilla lisävarusteilla

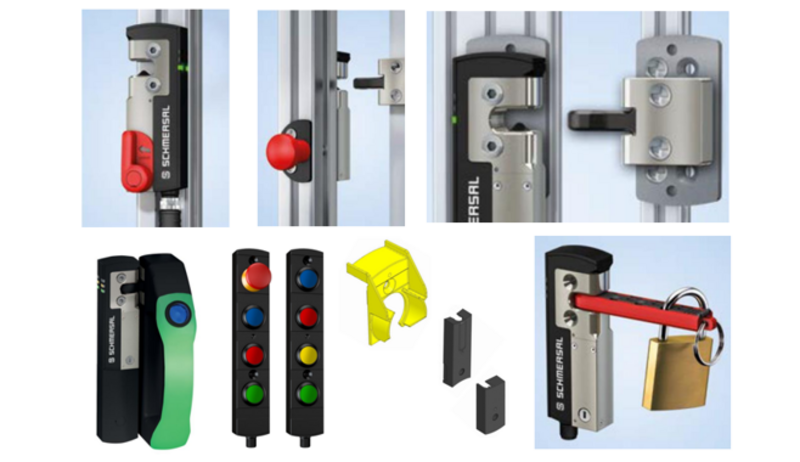

Pienikokoinen AZM40 turvalukko on nyt entistä täydellisempi. Lukkoon on tullut suuri määrä uusia lisävarusteita, joiden ansiosta lukon käyttömahdollisuudet laajenevat entisestään.
Itse AZM40 turvalukkoa on myös paranneltu ja nykyään lukon kotelointiluokka on IP69.
Myös käyttölämpötila-alue on laskenut. Se on nyt -20°C entisen 0°C sijaan.

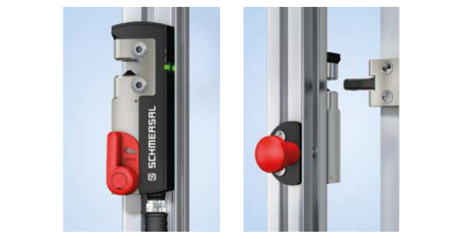

Lukkoon on nyt saatavilla emergency exit ja emergency release toiminnot. Molemmat toiminnot voidaan toteuttaa lukon kylkeen kiinnitettävällä vivulla. Toinen vaihtoehto molemmille toiminnoille on profiiliin/seinämään kiinnitettävällä painikkeella. Profiilin/seinämän läpi menevän raudan voi katkaista profiilin/seinämän paksuuden mukaan sopivaan pituuten. Sekä vipu, että painike ovat jälkiasennettavia eli toiminnot on mahdollista lisätä lukkoon myös jälkikäteen, mikäli näitä toimintoja lukkoon myöhemmin tarvitaan.

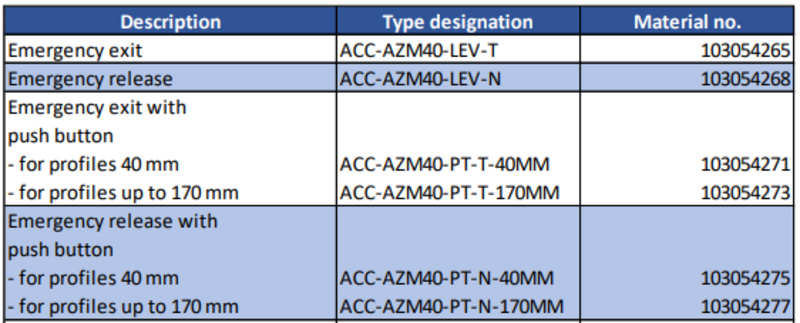

Emergency exit ja emergency release tyyppikooditaulukko

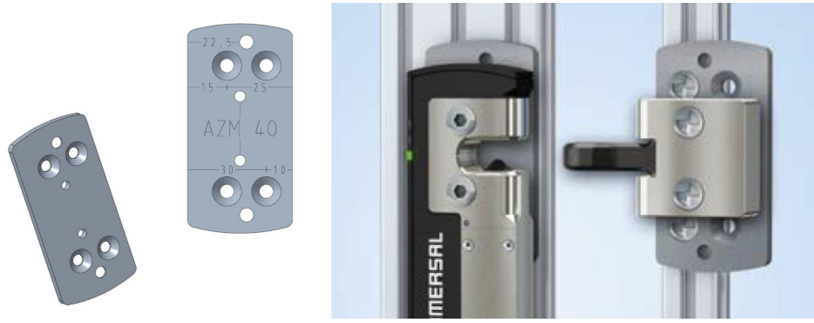

AZM40 lukko ja vaikuttaja on suunniteltu asennettavaksi suoraan 40 mm alumiiniprofiiliin. Lukolle ja vaikuttajalle on nyt saatavana asennuslevysarja, jonka avullla lukko ja vaikuttaja on helppo asentaa myös 20mm, 30mm, 45 mm, 50 mm ja 60 mm leveisiin alumiiniprofiileihin.

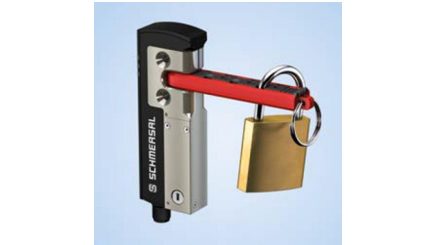

Uusiin lisävarusteisiin kuuluu nyt myös lukituksenestolevy, joka estää tahattoman lukituksen, esimerkiksi huoltojen ajaksi. Lukituksenestolevyssä on reiät kuudelle lukolle ja se asennetaan lukkopesään. Lukitus tehdään levyyn asennettavalla henkilökohtaisella lukolla.

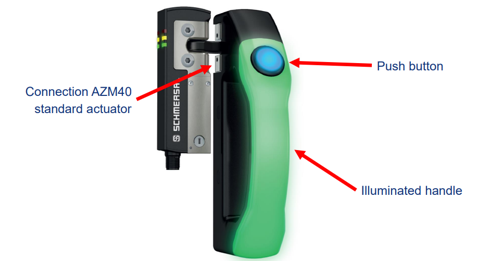

Uusi DHS-kahva on saatavana neljänä eri versiona: valolla varustettu kahva painonapilla, valolla varustettu kahva ilman painonappia, ilman valoa oleva kahva painonapilla sekä ilman valoa oleva kahva ilman painonappia (sähkötön).

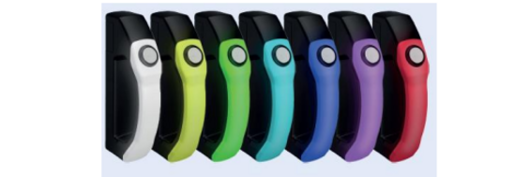

Kahva soveltuu sekä oikean, että vasemman kätisiin oviin ja kahvassa olevien RGB-ledien ansiosta kahvaan voidaan valita 7 erilaista väriä, joiden avulla voidaan indikoida koneen eri tiloja (ovi lukittu, ovi suljettu, ovi avoinna...).
Painonapin väri voidaan valita mukana tulevista erivärisistä painonapin kansista ja painonapilla voidaan esimerkiksi antaa lukon avauspyyntö tai kuitata turvapiiri.

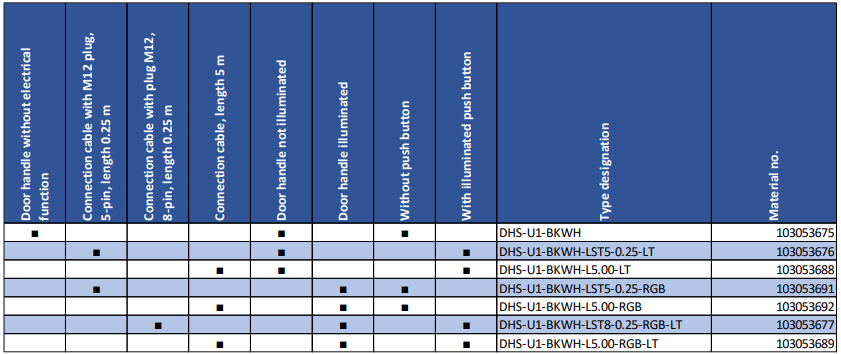

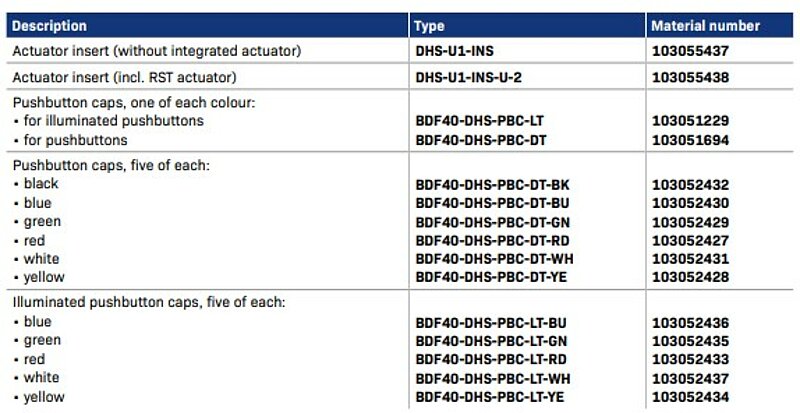

DHS-kahvojen tyyppikooditaulukko

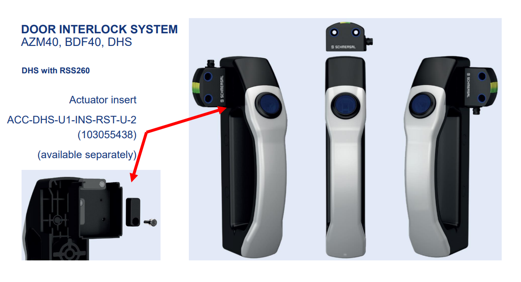

AZM40 turvalukon lisäksi kahvaa voidaan käyttää myös Schmersalin RSS-turvatunnistimien  kanssa. Tällöin kahvaa asennetaan erillinen lisäosa, jonka avulla RSS-vaikuttaja saadaan asennettua kahvaan.

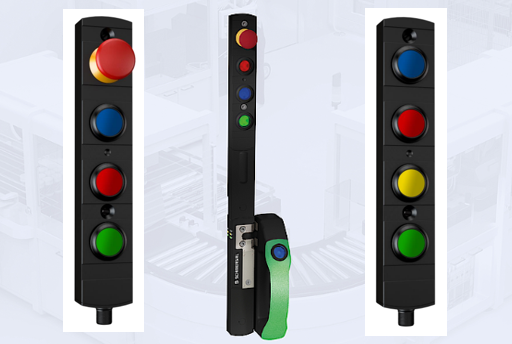

Uusi pienikokoinen BDF40 ohjauspainikekotelo on edullinen vaihtoehto AZM40-turvalukon ohjaukseen, mutta toki se soveltuu käytettäväksi minkä tahansa turvalukon kanssa.
Koteloa on saatavana kahtena perusversiona. Toisessa on hätäseispainike (2NC kosketinta) ja kolme valopainiketta/painiketta (1 NO-kosketin) ja toisessa 4 valopainiketta/painiketta (1 NO-kosketin). Kotelon mukana tulee sarja eri värisiä painikkeiden kansia, joista voi valita kullekin painikkeelle haluamansa värin. 12-pinninen M12-liitin takaa nopean ja virheettömän asennuksen.

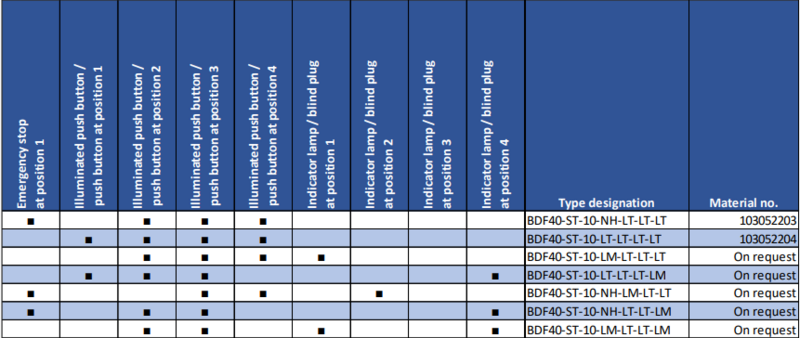

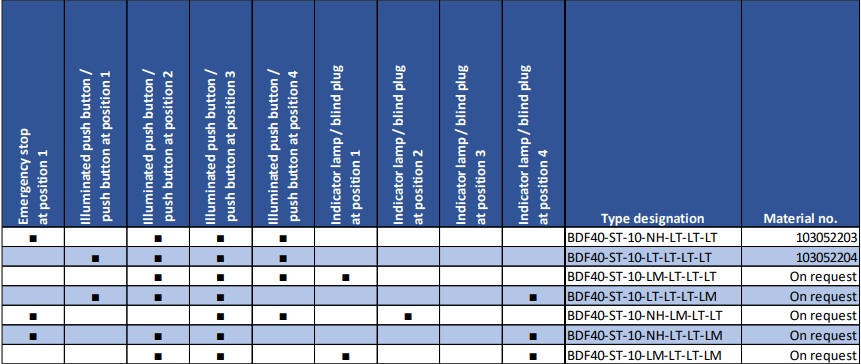

BDF 40 tyyppikooditaulukko

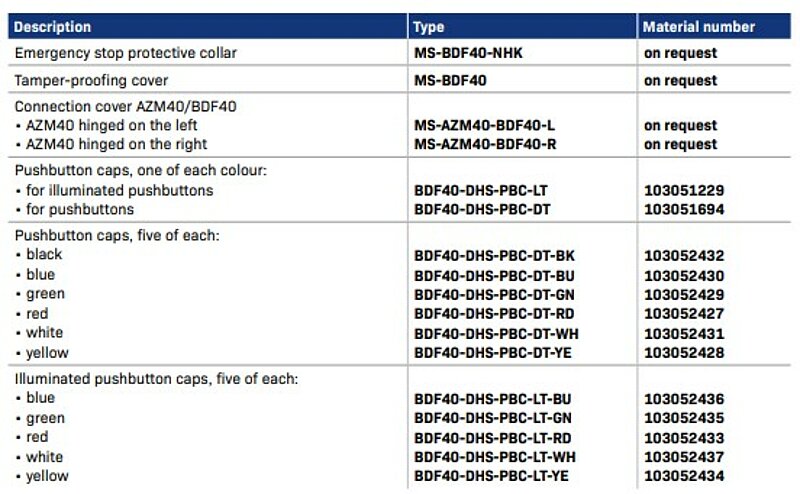

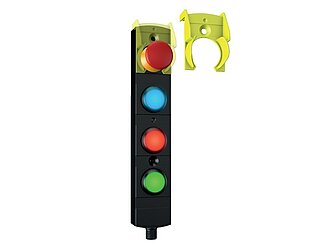

Koteloon on saatavana erillinen suoja hätäseis-painikkeelle tahattomien painallusten estämiseksi. Suoja tulee hätäseis-painikkeen ympärille ja se kiinnitetään kotelon asennusruuvin avulla. Suoja on myös helppo jälkiasentaa, jos sille ilmenee tarvetta.

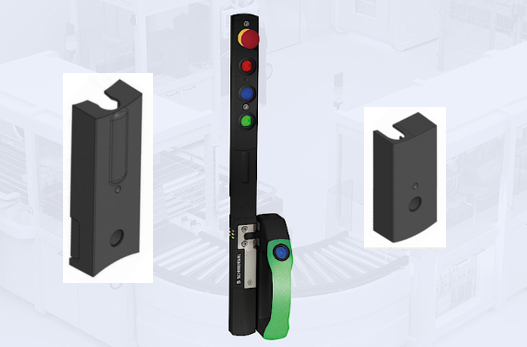

Sekä AZM40-turvalukolle, että BDF40-ohjauspainikekotelolle löytyy nyt myös erilliset suojakotelot, jotka asennetaan liittimen ympärille. Näin ne muodostavat tyylikkään kokonaisuuden ja toimivat myös liittimien manipuloinnin estona.

Kontekstisarake

Tuotelinkit

AZM40 turvalukon tarkempi esittely (koneturva-isku)

AZM40-turvalukot

ACC-AZM40-LEV-T (103054265) emergency exit vipu

ACC-AZM40-LEV-N (103054268) emergency release vipu

ACC-AZM40-PT-T-40MM (103054271) emergency exit painike, 40 mm

ACC-AZM40-PT-T-170MM (103054273) emergency exit painike, 170 mm

ACC-AZM40-PT-N-40MM (103054275) emergency release, painike, 40 mm

ACC-AZM40-PT-N-170MM (103054277) emergency release painike, 170 mm

MP-AZM40 (103045324) asennuslevysarja

SZ40 (103053182) lukituksenestolevy

BDF40-ST-10-NH-LT-LT-LT (103052203) ohjauspainekotelo

BDF40-ST-10-LT-LT-LT-LT (103052204) ohjauspainekotelo

DHS kahva, Linkki tulossa lähiaikoina
