Tulolaajennusturvareleet (STOP 0)

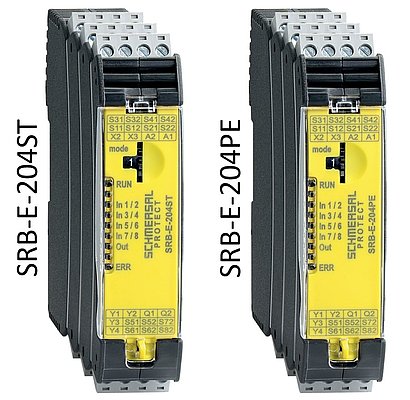

SRB-E-204ST tulolaajennusturvareleen ja SRB-E-204PE tulolaajennusyksikön turvatoimintojen tulot voivat olla hätäseispainikkeita, turvalukkoja, köysihätäpysäyttimiä, rajakytkimiä, turvasaranoita, magneettiturvatunnistimia, RFID-turvatunnistimia, valosähköisiä turvatuotteita, sekä OSSD-turvatunnistimia.

Turvatulot voivat olla joko yksikanavaisia (NC), kaksikanavaisia (2NC) tai antivalentteja (1NO & 1NC).Molempiin turvareleeseen voidaan kytkeä 4 turvatunnistinta ja tämän lisäksi useita SRB-E-204PE tulolaajennusyksiköitä voidaan kytkeä tarvittaessa sarjaan (cascading mode).

SRB-E-204ST tulolaajennusturvareleessä voi olla joko manuaalinen tai automaattinen kuittaus/resetointi. Manuaalisessa kuittauksessa on tarvittaessa reunan tunnistus eli kuittaus/koneen käynnistys tapahtuu silloin kun painike vapautetaan. Näin käyttäjä ei voi ”kiilata” painiketta pohjaan. SRB-E-204PE toimii pelkkänä tulolaajennusyksikkönä ilman manuaalista tai automaattista kuittausta/resetointia, eikä releessä ole takaisinkytkentäpiiriä ohjauskontaktorien valvontaan.

Molemmissa turvareleissä on 2 puolijohdeturvalähtöä (STOP 0) ja 4 puolijohdetilatietolähtöä (yksi jokaiselle turvatulolle) ja molempien releiden käyttöjännite on 24 VDC. Kytkentöjä molemmissa releissä voi olla jopa 60 kytkentää minuutissa. Releitä saa joko ruuvi- tai jousiliitoksilla.

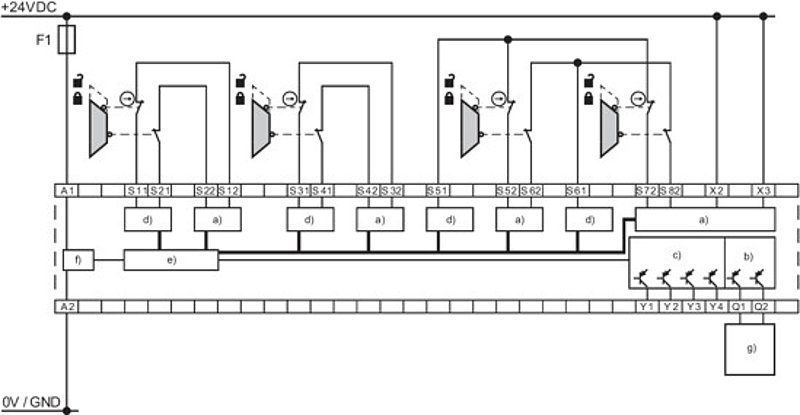

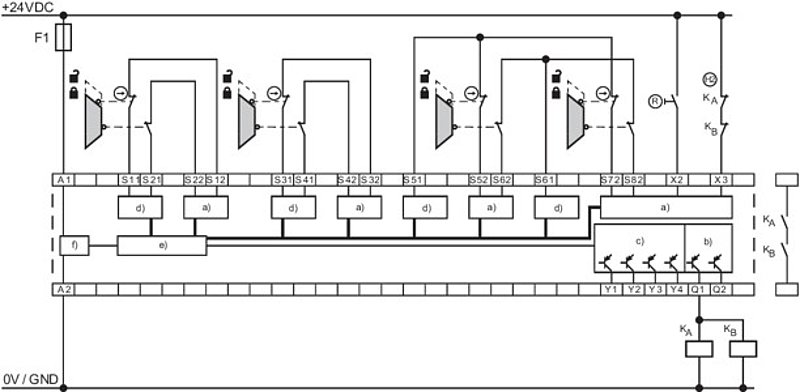

Kytkentä esimerkkejä
