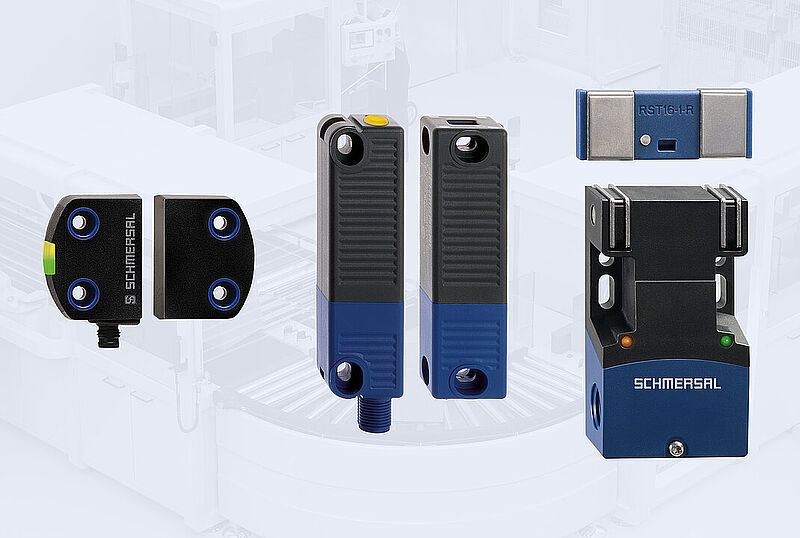

RFID-turvatunnistimet
Pitkäikäinen ja vaikeasti ohitettava ratkaisu koneiden suojaukseen
Koneiden suojaluukkujen ja turvaovien valvonnassa siirrytään yhä useammin mekaanisista turvakytkimistä kosketuksettomaan RFID-tekniikkaan. Schmersalin RSS-sarjan RFID-turvatunnistimet tarjoavat korkean turvallisuustason, pitkän käyttöiän ja erinomaisen suojan manipulointia vastaan. RFID-teknologian ansiosta tunnistimessa ei ole mekaanista kulumista aiheuttavia kosketuspintoja, mikä vähentää huoltotarvetta ja parantaa toimintavarmuutta. Lisäksi tunnistimet voidaan yksilöllisesti koodata, jolloin niiden ohittaminen on käytännössä erittäin vaikeaa. Kaikissa RSS-sarjan tunnistimissa saavutetaan korkea turvallisuustaso PL e / SIL 3, ja ne voidaan myös ketjuttaa sarjaan ilman turvallisuustason heikkenemistä.
Käyttökohteet
RFID-turvatunnistimet ovat nykyaikainen ratkaisu koneiden suojaluukkujen ja turvaovien valvontaan. Ne soveltuvat erityisen hyvin kohteisiin, joissa vaaditaan korkeaa turvallisuustasoa, pitkää käyttöikää ja hyvää suojaa manipulointia vastaan. Kosketuksettoman toimintaperiaatteen ansiosta tunnistimet eivät kärsi mekaanisesta kulumisesta samalla tavalla kuin perinteiset turvakytkimet, mikä parantaa toimintavarmuutta ja vähentää huollon tarvetta.
RFID-turvatunnistimia käytetään muun muassa:
- suojaluukkujen ja turvaovien valvontaan
- pakkaus-, elintarvike-, prosessi- ja tuotantokoneissa
- liuku-, sarana- ja irrotettavissa suojarakenteissa
- kohteissa, joissa vaaditaan korkeaa manipulointisuojausta
- haastavissa ympäristöissä, joissa lika, kosteus tai tärinä rasittavat perinteisiä mekaanisia kytkimiä.
RFID-teknologia tuo mukanaan useita etuja verrattuna perinteisiin mekaanisiin ratkaisuihin. Kosketukseton tunnistus pidentää laitteen käyttöikää, ja yksilöllisesti koodattavat tunnistimet tekevät turvalaitteen ohittamisesta erittäin vaikeaa. Lisäksi Schmersalin RSS-sarjan tunnistimet saavuttavat korkean turvallisuustason, PL e / SIL 3, ja niitä voidaan ketjuttaa sarjaan ilman turvallisuustason heikkenemistä.
Erilaiset vaihtoehdot tuovat joustavuutta

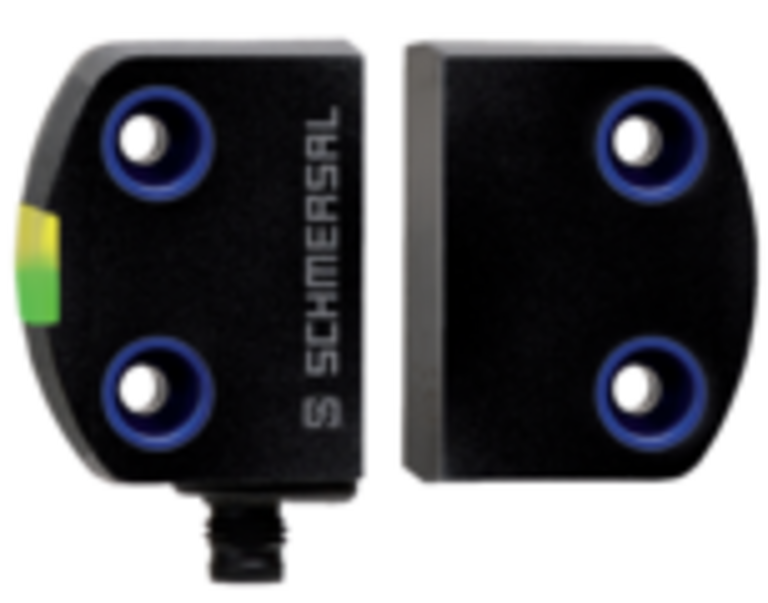

RSS260 – pieni koko, suuret mahdollisuudet
RSS260 on RSS-tuoteperheen pienikokoisin RFID-turvatunnistin. Kompaktin rakenteensa ansiosta se soveltuu erityisesti ahtaisiin asennuskohteisiin, kuten alumiiniprofiilirakenteisiin, pleksioviin ja pieniin suojaluukkuihin. Tunnistimessa on useita erilaisia vaikuttajavaihtoehtoja ja se mahdollistaa sekä etu- että sivusuuntaisen tunnistuksen, mikä helpottaa koneen rakenteeseen sopivan ratkaisun toteuttamista. RFID-koodauksen ansiosta saavutetaan korkea manipulointisuoja ja pitkä käyttöikä.

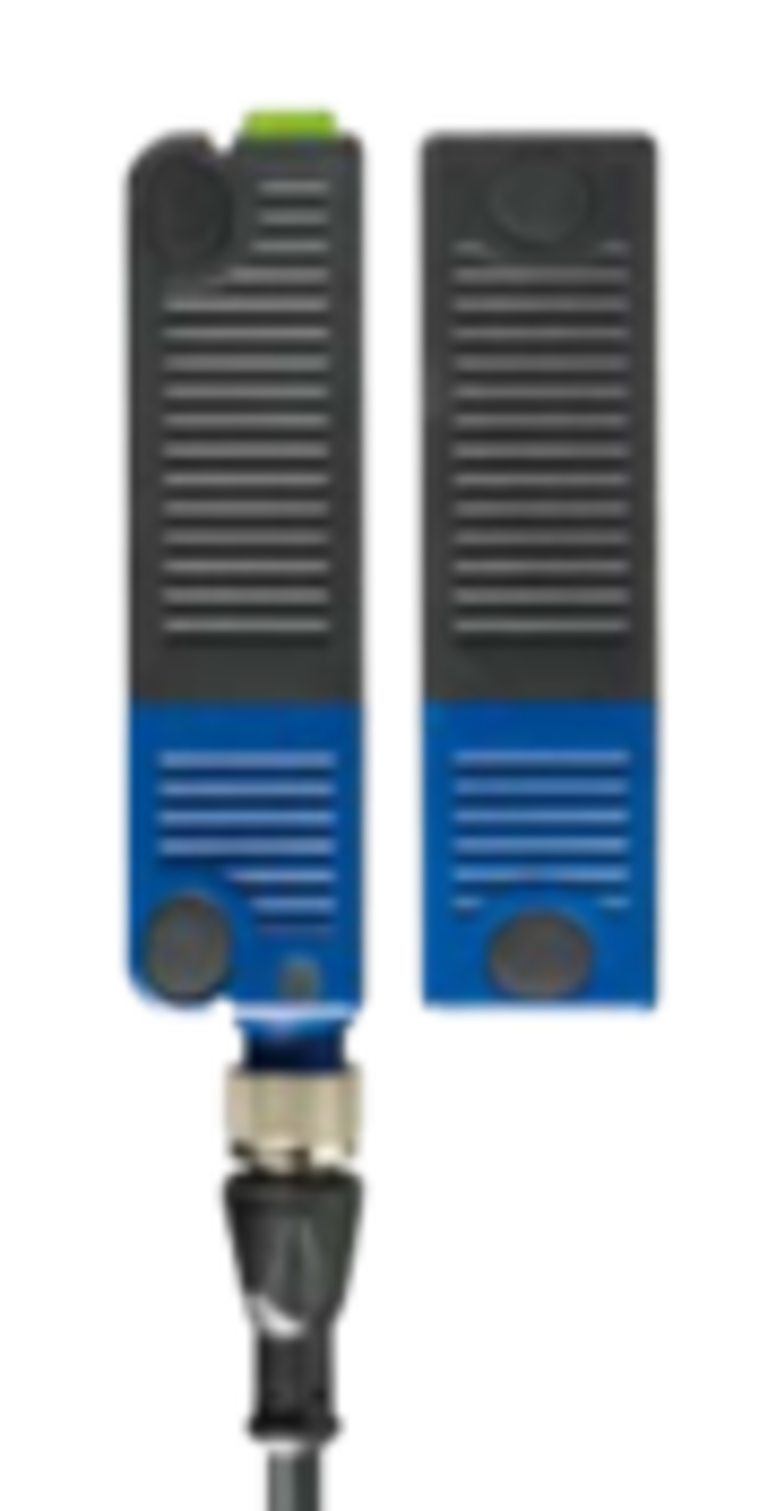

RSS36 – vaativiin ja pestäviin ympäristöihin
RSS36 on suunniteltu erityisesti vaativiin teollisuusympäristöihin. Sen IP69K-suojaus mahdollistaa käytön kohteissa, joissa laitteisto joutuu alttiiksi voimakkaille pesuille, kosteudelle tai pölylle. Tunnistin sietää myös asennuksen pieniä kohdistusvirheitä ja tarjoaa tarkan sekä luotettavan toiminnan. RSS36 soveltuu erinomaisesti esimerkiksi elintarvike- ja pakkausteollisuuden koneisiin, joissa hygienia ja toimintavarmuus ovat kriittisiä tekijöitä.

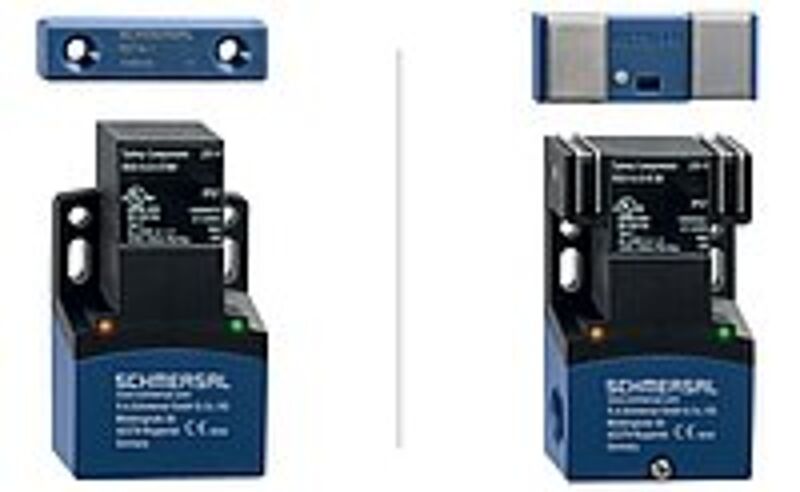

RSS16 – tuttu muotoilu, moderni RFID-tekniikka
RSS16 perustuu Schmersalin tunnetun AZ16-turvakytkimen rakenteeseen, mikä tekee siitä helpon korvausratkaisun olemassa oleviin sovelluksiin. Tunnistimen vaikuttaja voidaan tunnistaa kolmelta eri sivulta, mikä helpottaa asennusta haastaviinkin kohteisiin. Saatavilla on myös kiinnipitomagneetilla varustettu versio, joka auttaa pitämään oven tai luukun suljettuna tärisevissä ympäristöissä. RFID-teknologia yhdistettynä yksilölliseen koodaukseen tarjoaa korkean manipulointisuojan ja turvallisuustason PL e / SIL 3.
EX-RSS16 – turvallisuutta räjähdysvaarallisiin tiloihin
Schmersal toi markkinoille ensimmäisen RFID-tekniikkaan perustuvan turvatunnistimen, jolla on räjähdysvaarallisiin tiloihin tarkoitettu ATEX-hyväksyntä. EX-RSS16 soveltuu kaasutiloihin Zone 2 / Category 3G sekä pölytiloihin Zone 22 / Category 3D. Tunnistin perustuu RSS16-malliin ja tarjoaa samat RFID-teknologian edut: kosketuksettoman toiminnan, pitkän käyttöiän, yksilöllisen koodauksen sekä PL e / SIL 3 -turvallisuustason. Tämä mahdollistaa modernin RFID-turvaratkaisun käytön myös kohteissa, joissa räjähdysvaaran vuoksi vaaditaan erityisiä hyväksyntöjä.
RSS260 TEKNISET TIEDOT
| Ominaisuus | Arvo |
|---|---|
| Tuotesarja | RSS260 RFID-turvatunnistin |
| Tunnistustekniikka | RFID-pohjainen kosketukseton turvatunnistin |
| Kotelomateriaali | Kestomuovi (thermoplastic enclosure) |
| Turvallisuustaso | PL e / SIL 3 |
| Turvalähdöt | 2 x PNP OSSD -turvalähtöä |
| Koodausvaihtoehdot | Yleiskoodattu, yksilöllinen koodaus (I1) tai uudelleen opetettava yksilöllinen koodaus (I2) |
| Vaikuttajan lähestymissuunnat | 2 tunnistussuuntaa (edestä tai sivulta) |
| Kohdistusvirheen sieto | Jopa 10 mm |
| Diagnostiikka | LED-merkkivalot, saatavana myös SD-sarjadiagnostiikka |
| Sarjakytkentä | Mahdollinen ilman turvallisuustason heikkenemistä |
| Käyttölämpötila | -28 °C...+70 °C |
| Tyypilliset käyttökohteet | Pienet suojaluukut, alumiiniprofiilirakenteet, ahtaat asennuskohteet |
RSS36 TEKNISET TIEDOT
| Ominaisuus | Arvo |
|---|---|
| Tuotesarja | RSS36 RFID-turvatunnistin |
| Tunnistustekniikka | RFID-pohjainen kosketukseton turvatunnistin |
| Kotelomateriaali | Kestomuovi (thermoplastic enclosure) |
| Mitat | 27 × 108,2 × 35 mm |
| Turvallisuustaso | PL e / SIL 3 |
| Turvalähdöt | 2 x oikosulkusuojattua PNP OSSD -turvalähtöä |
| Koodausvaihtoehdot | Yleiskoodattu, yksilöllinen koodaus (I1) tai uudelleen opetettava yksilöllinen koodaus (I2) |
| Suojausluokka | IP69K |
| Kohdistusvirheen sieto | Sallii tunnistimen ja vaikuttajan lievän virhekohdistuksen |
| Diagnostiikka | LED-tilanäyttö, saatavana myös SD-sarjadiagnostiikka |
| Valvontaominaisuudet | Ristikkäisoikosulun, johdinkatkosten ja ulkoisen jännitteen valvonta |
| Sarjakytkentä | Mahdollinen ilman turvallisuustason heikkenemistä |
| Käyttölämpötila | -28 °C...+70 °C |
| Tyypilliset käyttökohteet | Elintarvike-, pakkaus- ja muut vaativat pesuympäristöt |
RSS16 TEKNISET TIEDOT
| Ominaisuus | Arvo |
|---|---|
| Tuotesarja | RSS16 RFID-turvatunnistin |
| Tunnistustekniikka | RFID-pohjainen kosketukseton turvatunnistin |
| Kotelomateriaali | Kestomuovi (thermoplastic enclosure) |
| Tunnistussuunnat | 3 eri tunnistussuuntaa vaikuttajalle |
| Turvallisuustaso | PL e / SIL 3 |
| Turvalähdöt | 2 x PNP OSSD -turvalähtöä |
| Koodausvaihtoehdot | Yleiskoodattu, yksilöllinen koodaus (I1) tai uudelleen opetettava yksilöllinen koodaus (I2) |
| Magneettinen kiinnipito | Saatavana magneettikiinnitteinen versio (40 N / 60 N) |
| Diagnostiikka | LED-merkkivalot, saatavana myös SD-sarjadiagnostiikka |
| Sarjakytkentä | Mahdollinen ilman turvallisuustason heikkenemistä |
| Liitäntävaihtoehdot | M12-liitin, ruuviliitäntä tai jousiliitäntä mallista riippuen |
| Käyttölämpötila | -28 °C...+70 °C (optio 2982: -30 °C...+70 °C) |
| Tyypilliset käyttökohteet | Suojaluukut, turvaovet, korvaajaksi AZ16-kielikytkimelle sekä tärisevät ympäristöt |
RSS260 – Tilauskoodit
Tilauskoodin rakenne:
RSS260-①-②-③-④-⑤ (Liitäntäkaapeli tai 8-napainen liitin)
| Tilauskoodin osa | Vaihtoehto | Kuvaus |
|---|---|---|
| ① Koodaus | Ei merkintää | Vakiokoodaus |
| I1 | Yksilöllinen koodaus | |
| I2 | Yksilöllinen koodaus, uudelleen opetettava | |
| ② Diagnostiikka | D | Diagnostiikkalähtö |
| SD | Sarjadiagnostiikka | |
| ③ EDM-toiminto | Ei merkintää | Ilman EDM-valvontaa |
| F0 | EDM automaattisella kuittauksella | |
| F1 | EDM manuaalisella kuittauksella | |
| ④ Lisätoiminto | Ei merkintää | Ilman hätäseistoimintoa |
| Q | Kuittaustulo / hätä-seis-toiminto | |
| ⑤ Liitäntä | ST | M8, 8-napainen liitin |
| LSTM12-8-0.25M | 0,25 m kaapeli, M12 8-napaisella liittimellä | |
| LSTM8-8-0.1M | 0,1 m kaapeli, M8 8-napaisella liittimellä |
Tilauskoodin rakenne:
RSS260-①-②-LSTM12-5-0.25M (5-napainen liitin)
| Tilauskoodin osa | Vaihtoehto | Kuvaus |
|---|---|---|
| ① Koodaus | Ei merkintää | Vakiokoodaus |
| I1 | Yksilöllinen koodaus | |
| I2 | Yksilöllinen koodaus, uudelleen opetettava | |
| ② Diagnostiikka | Ei merkintää | Ilman diagnostiikkatoimintoa |
| D | Diagnostiikkalähtö |
RSS260 Vaikuttaja
| Tilauskoodi | Kuvaus |
|---|---|
| RST260-1 | Muotoilultaan RSS260-turvatunnistinta vastaava vaikuttaja |
RSS36 – Tilauskoodit
Tilauskoodin rakenne:
RSS36-①-②-③-④-⑤-⑥
| Tilauskoodin osa | Vaihtoehto | Kuvaus |
|---|---|---|
| ① Koodaus | Ei merkintää | Vakiokoodaus |
| I1 | Yksilöllinen koodaus | |
| I2 | Yksilöllinen koodaus, uudelleen opetettava | |
| ② Diagnostiikka | Ei merkintää | Ilman diagnostiikkatoimintoa* |
| D | Diagnostiikkalähtö | |
| SD | Sarjadiagnostiikka | |
| ③ EDM-toiminto | Ei merkintää | Ilman EDM-valvontaa (External Device Monitoring) |
| F0 | EDM automaattisella kuittauksella | |
| F1 | EDM manuaalisella kuittauksella** | |
| ④ Kuittaustoiminto | Ei merkintää | Ilman kuittaustoimintoa |
| Q | Kuittaustoiminto hätä-seis-tulovirheelle** | |
| ⑤ Magneettikiinnitys | Ei merkintää | Ilman kiinnipitomagneettia |
| R | Kiinnipitomagneetti, pitovoima noin 18 N | |
| ⑥ Liitäntä | ST | M12, 8-napainen liitin |
| ST5 | M12, 5-napainen liitin |
ESIMERKKEJÄ TILAUSKOODEISTA
| Tilauskoodi | Selitys |
|---|---|
| RSS36-D-ST | Vakiokoodaus, diagnostiikkalähtö |
| RSS36-I1-D-ST | Yksilöllinen koodaus |
| RSS36-I2-D-ST | Uudelleen opetettava yksilöllinen koodaus |
| RSS36-I2-SD-ST | Sarjadiagnostiikka |
| RSS36-I2-SD-R-ST | Sarjadiagnostiikka ja kiinnipitomagneetti |
| RSS36-I2-SD-F1-Q-R-ST | Kaikki lisätoiminnot käytössä |
| RSS36-I2-D-ST5 | Yksilöllinen koodaus, diagnostiikkalähtö, 5-napainen liitin |
* Vain ST5-versioissa.
** Vain ST-versioissa.
RSS36 vaikuttaja
| Tilauskoodi | Selitys |
|---|---|
| RST36-1 | Vaikuttaja ilman kiinnipitomagneettia |
| RST36-1-R | Vaikuttaja kiinnipitomagneetilla, pitovoima noin 18 N |
Huom! RST36-1-R:n integroitu magneettinen kiinnipito auttaa pitämään suojaluukun tai oven suljettuna ja soveltuu erityisesti kohteisiin, joissa esiintyy tärinää tai ovien tahatonta avautumista.
RSS16 – Tilauskoodit
Tilauskoodin rakenne:
RSS16-①-②-③-④-⑤
| Tilauskoodin osa | Vaihtoehto | Kuvaus |
|---|---|---|
| ① Koodaus | Ei merkintää | Vakiokoodaus |
| I1 | Yksilöllinen koodaus | |
| I2 | Yksilöllinen koodaus, uudelleen opetettava | |
| ② Diagnostiikka | D | Diagnostiikkalähtö |
| SD | Sarjadiagnostiikka | |
| ③ Kiinnipitomagneetti | Ei merkintää | Ilman kiinnipitomagneettia |
| R | Kiinnipitomagneetti, pitovoima 40...60 N | |
| ④ Liitäntä | ST8H | M12-liitin keskellä |
| CC | Jousiliittimet | |
| SK | Ruuviliittimet | |
| ⑤ Lämpötilaoptio | 2982 | Käyttölämpötila jopa -30 °C |
RSS16 vaikuttaja
| Tilauskoodi | Selitys |
|---|---|
| RST16-1 | Vaikuttaja ilman kiinnipitomagneettia |
| RST16-1-R | Vaikuttaja kiinnipitomagneetilla, pitovoima 40...60 N |
