Käyttökohteet

Tuotantolaitoksissa on usein koneita ja prosesseja, joiden suoja-alueelle on päästävä säännöllisesti esimerkiksi materiaalin syötön, asetusten muutosten, puhdistuksen tai kunnossapidon vuoksi. Tällaisissa kohteissa turvalukon on oltava sekä turvallinen että käytännöllinen käyttää. Schmersal AZM201 on kehitetty erityisesti oviin, joista kuljetaan paljon ja joiden käytöltä vaaditaan luotettavuutta sekä ergonomiaa.

AZM201 soveltuu erinomaisesti tuotantosolujen, robottiasemien, pakkauskoneiden, kuljetinjärjestelmien, automaattivarastojen sekä muiden koneiden suojaoviin ja turva-aitoihin. Lukko valvoo oven asentoa ja lukitusta estäen pääsyn vaaralliselle alueelle silloin, kun koneen toiminta voisi aiheuttaa riskin käyttäjälle.

Lukon RFID-pohjainen tunnistustekniikka mahdollistaa korkean turvallisuustason sekä tarvittaessa yksilöllisesti koodatun vaikuttajan käytön. Tämä vähentää mahdollisuutta ohittaa turvatoimintoja ja auttaa varmistamaan, että suojalaite toimii suunnitellulla tavalla koko elinkaarensa ajan. Järjestelmä saavuttaa suorituskykytason PL e ja turvallisuustason SIL 3, mikä vastaa vaativimpien koneiden turvallisuusvaatimuksia.

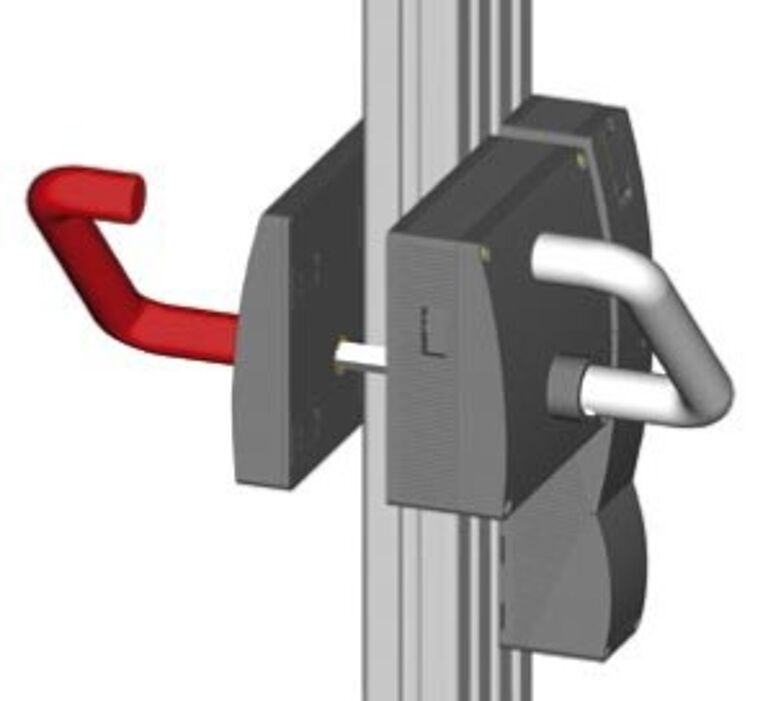

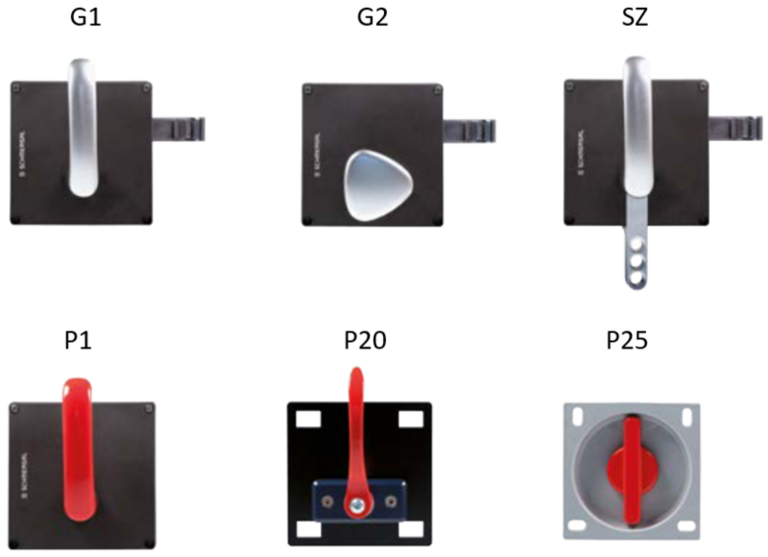

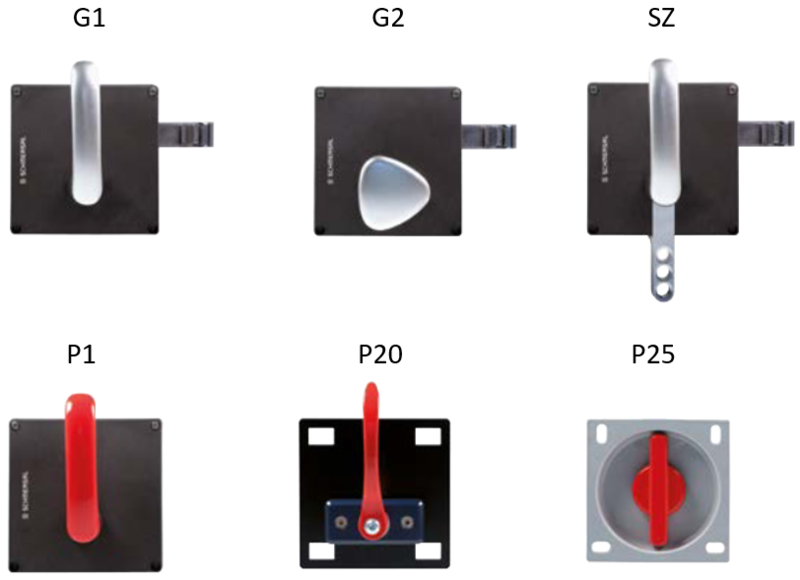

AZM201:n erityinen vahvuus on sen käyttäjäystävällisyys. Oven molemmin puolin asennettavat kahvat tekevät käytöstä luonnollista ja nopeaa, mikä on tärkeää kohteissa, joissa ovia avataan ja suljetaan useita kertoja päivässä. Saatavilla oleva hätäpoistumiskahva mahdollistaa nopean poistumisen suojatulta alueelta hätätilanteessa.

Kapea rakenne tekee AZM201:stä ihanteellisen erityisesti turva-aitojen 40 mm profiileihin. Lukko voidaan asentaa sekä vasen- että oikeakätisiin oviin samalla laitteella, mikä helpottaa suunnittelua, varaosahallintaa ja käyttöönottoa.

Kun kohteessa tarvitaan turvallinen, pitkäikäinen ja helppokäyttöinen ratkaisu usein käytettäville kulkuoville, AZM201 tarjoaa modernin vaihtoehdon, joka suojaa sekä henkilöstöä että tuotantoprosessia tehokkaasti.

Käytettävyys ja turvallisuus vakiona

Käyttömukavuus on ollut keskeinen lähtökohta AZM201-turvalukon suunnittelussa. Kahvapaketin kieli vetäytyy oven ollessa auki jousivoimaisesti kahvapaketin sisään, jolloin käyttäjä ei pääse kolhimaan itseään tai tarttumaan ulkoneviin osiin kulkiessaan ovesta. Asennusta helpottavat yleisimpien turva-aitajärjestelmien valmistajille saatavilla olevat sovitelevyt, joiden avulla sekä lukko että kahvapaketti voidaan kiinnittää nopeasti ja siististi osaksi suoja-aitarakennetta.

AZM201 hyödyntää modernia RFID-teknologiaa, jonka ansiosta lukon ja vaikuttajan välinen tunnistus voidaan toteuttaa joko standardikoodauksella tai yksilöllisesti koodattuna. Yksilöllinen koodaus voidaan ohjelmoida joko kerran tai useita kertoja ilman erillisiä ohjelmointityökaluja. Tämä parantaa turvallisuutta merkittävästi, sillä yksilöllisesti koodatun järjestelmän ohittaminen on erittäin vaikeaa.

Saatavana on useita eri versioita erilaisiin turvallisuusvaatimuksiin, mukaan lukien mallit oven kiinniolon valvontaan, lukituksen valvontaan sekä sähköllä lukittuvat ja sähköllä vapautuvat versiot. Monipuoliset liitäntävaihtoehdot, kuten ruuvi- ja jousiliittimet sekä 8-napainen M12-liitin, tekevät lukon integroinnista vaivatonta erilaisiin automaatioympäristöihin. AZM201 on saatavilla myös AS-Interface-liitynnällä.

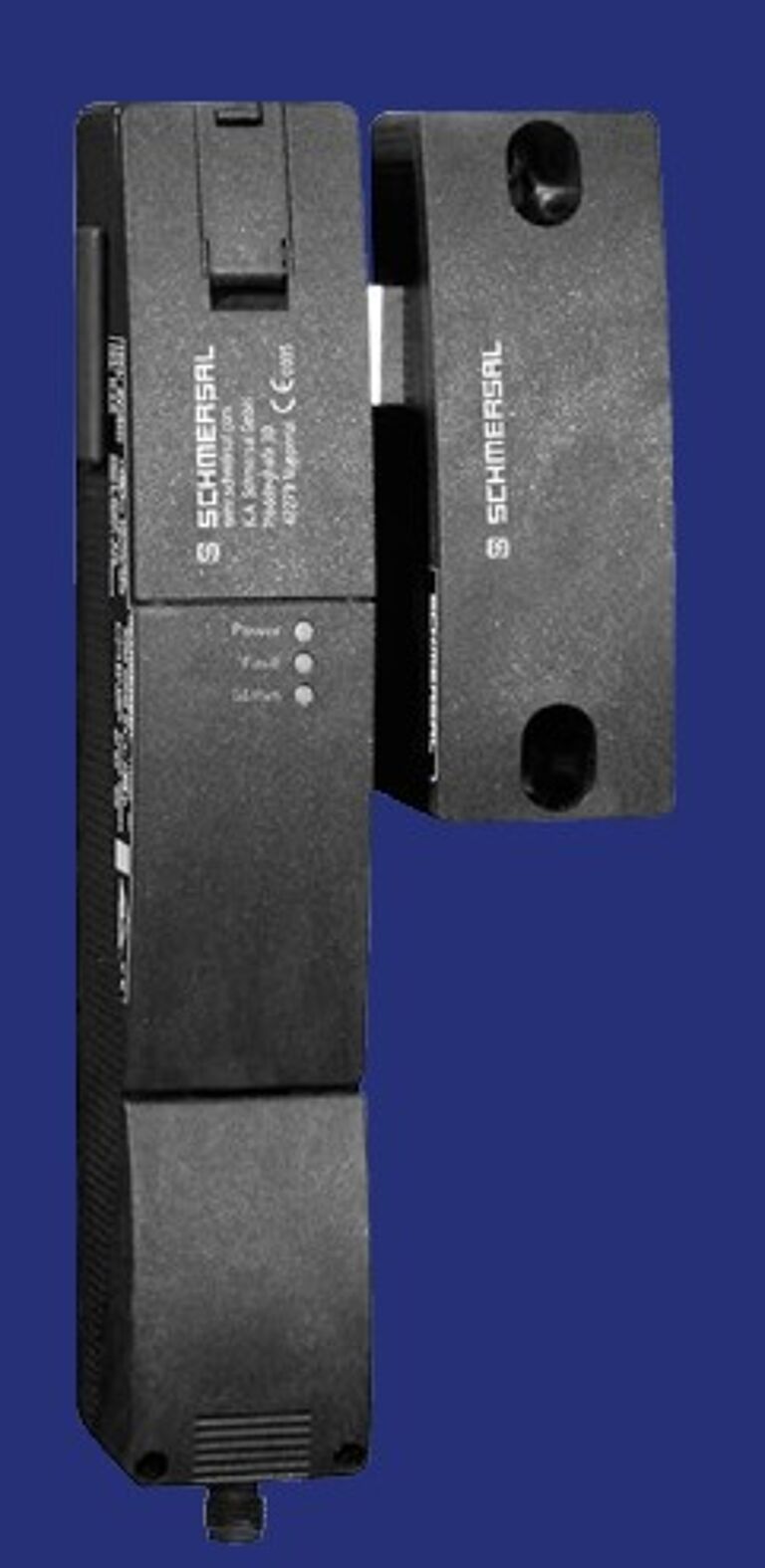

Lukon diagnostiikka ja tilavalvonta on toteutettu selkeästi. Kaksi turvallista PNP-lähtöä, yksi diagnostiikkalähtö sekä kolme LED-merkkivaloa tarjoavat käyttäjälle ja kunnossapidolle nopean näkymän laitteen tilaan ja toimintaan. Korkein turvallisuustaso, PL e / SIL 3, tekee AZM201:stä luotettavan valinnan vaativiin kone- ja laitesuojauksen kohteisiin, joissa turvallisuudesta ei voida tinkiä.

Schmersalin tuotteilla täydellinen turvajärjestelmä

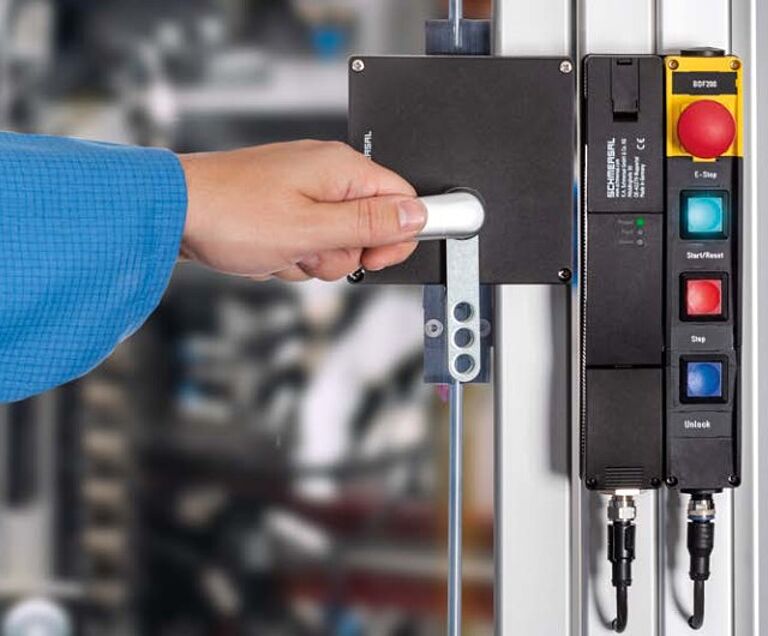

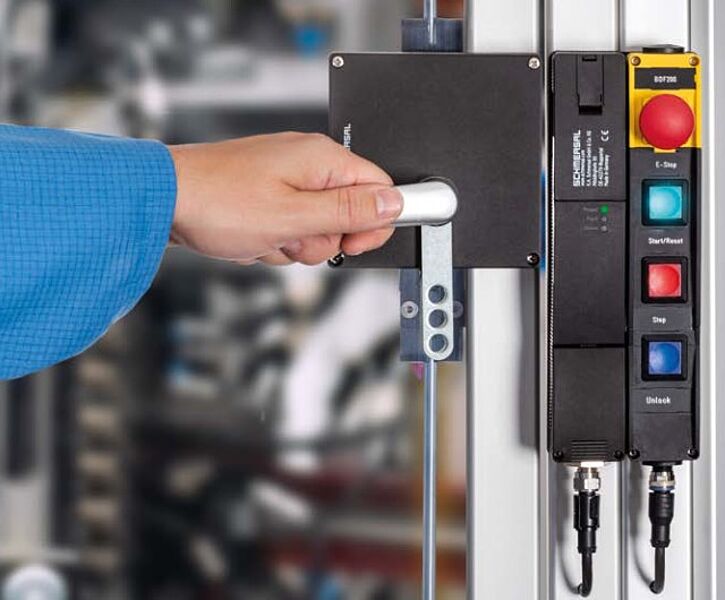

AZM201-turvalukon rinnalle on saatavana BDF200-ohjauspainikekotelo, jolla oven käyttöön ja koneen ohjaukseen liittyvät toiminnot voidaan tuoda kätevästi samaan kokonaisuuteen. Kotelossa on neljä vapaasti valittavaa toimintopaikkaa, joihin voidaan sijoittaa esimerkiksi hätäseis, avauspyyntö, turvapiirin kuittaus tai koneen käynnistyspainike. AZM201:n kanssa samankokoinen BDF200 muodostaa yhtenäisen ja siistin ratkaisun suojaportteihin ja kulkuoviin, mutta se soveltuu yhtä hyvin myös muiden turvalukkojen yhteyteen. Molempien tuotteiden kapea rakenne mahdollistaa helpon asennuksen yleisesti käytettyihin 40 mm turva-aitaprofiileihin.

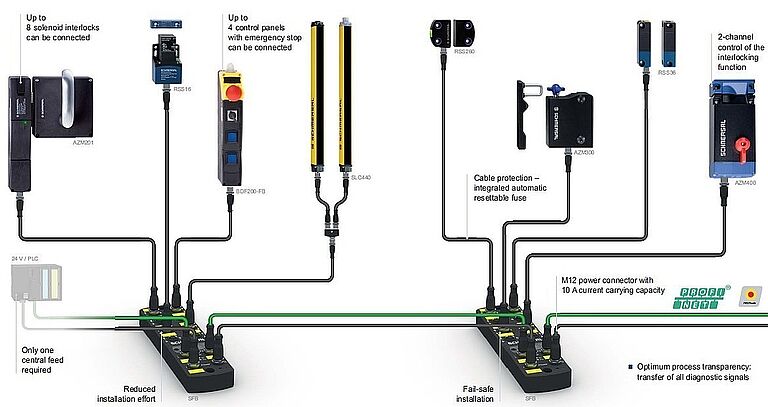

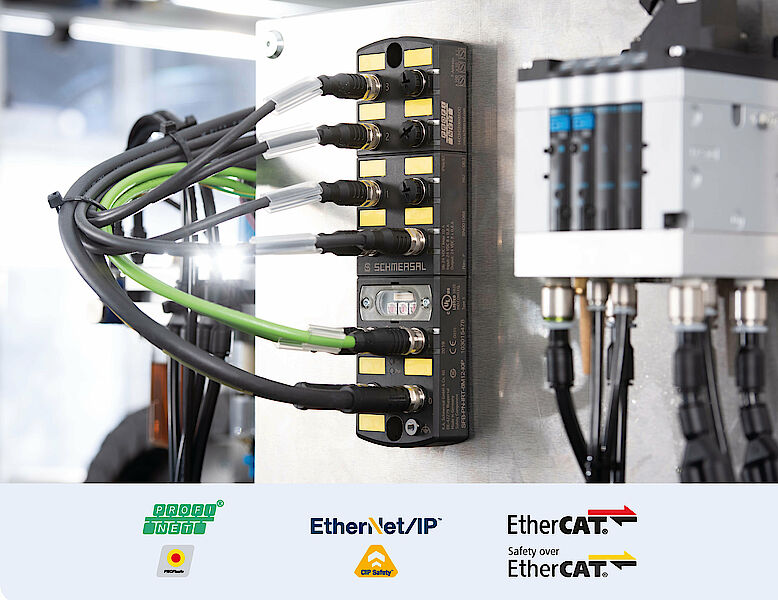

Kun kokonaisuuteen yhdistetään Schmersalin Safety Fieldbox (SFB), syntyy moderni ja tehokas turvaratkaisu, jossa turvalukko, ohjauspainikkeet ja turvaväylä integroituvat saumattomasti yhteen. Safety Fieldbox mahdollistaa AZM201-turvalukon ja BDF200-ohjauspaneelin nopean liittämisen turvallisuusjärjestelmään sekä vähentää kaapelointitarvetta ja nopeuttaa käyttöönottoa. Lisäksi samaan Safety Fieldboxiin voidaan liittää useita muitakin turvatuotteita, kuten valoverhoja, turvakytkimiä, turvatunnistimia, hätäpysäytyspainikkeita ja muita turvallisuuslaitteita. Näin koko koneen tai tuotantosolun turvallisuus voidaan toteuttaa yhdellä joustavalla ja helposti laajennettavalla järjestelmällä.
