DHS Door handle system
valaistu kahva näyttää koneen tilan

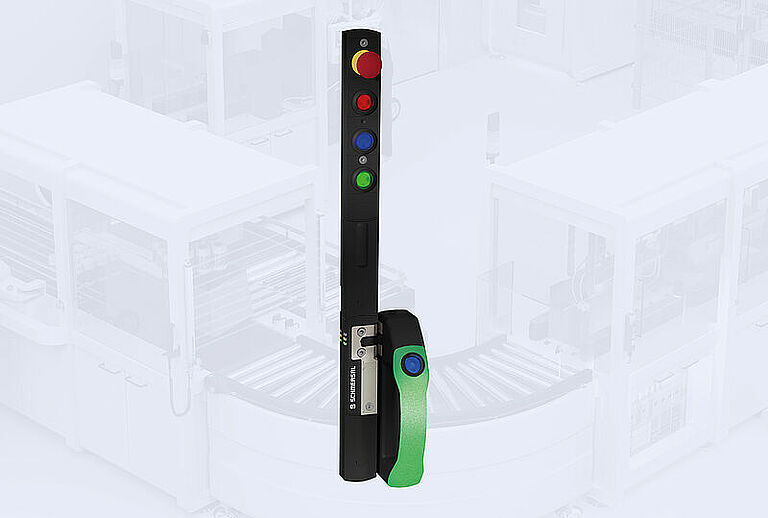

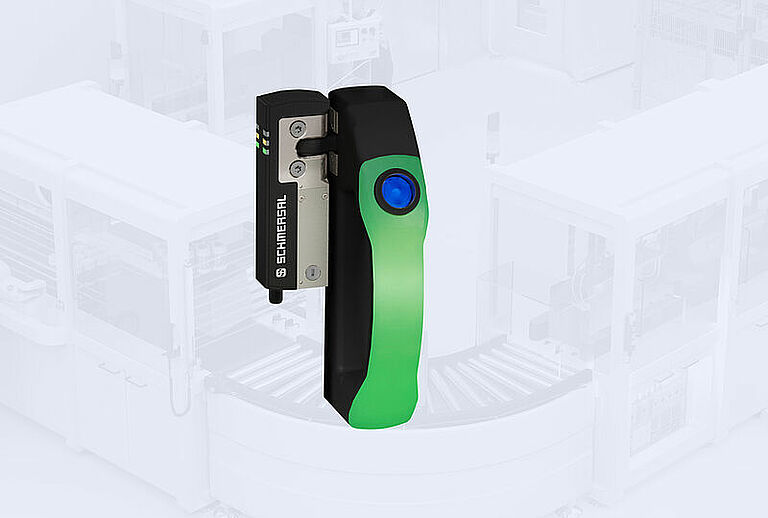

Turvaovet ovat keskeinen osa koneen turvallisuutta, mutta samalla myös osa päivittäistä käyttöä. Schmersalin DHS Door Handle System yhdistää ovenkahvan, koneen tilan visualisoinnin ja ohjaustoiminnot yhdeksi kokonaisuudeksi. Järjestelmä on suunniteltu toimimaan erityisesti yhdessä AZM40-turvalukon ja RSS260-turva-anturin kanssa, mutta sitä voidaan käyttää myös itsenäisenä ratkaisuna.
SELKEÄ näkymä koneen tilasta LISÄÄ TURVALLISUTTA

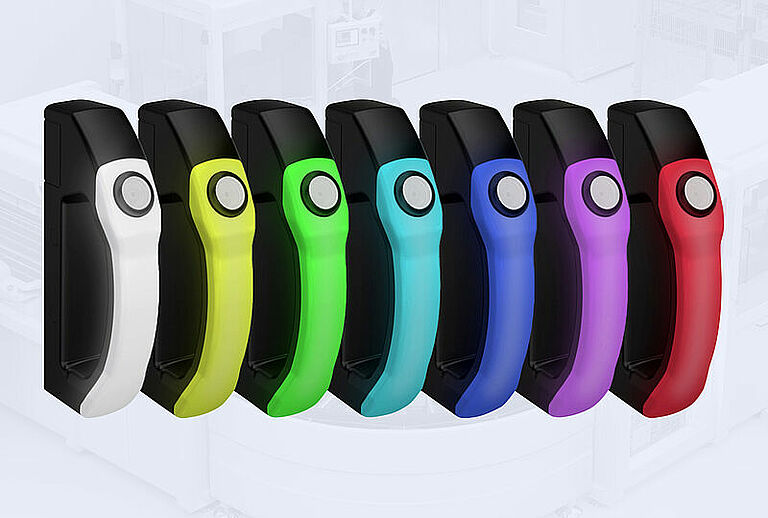

DHS:n merkittävin ominaisuus on valaistava ovenkahva, jonka avulla koneen tila näkyy suoraan käyttäjälle ilman erillisiä merkkivaloja. RGB-tekniikka mahdollistaa jopa seitsemän eri värin käytön, jolloin kahvalla voidaan viestiä esimerkiksi koneen käynti-, valmius-, huolto- tai häiriötilasta. Tärkeä tieto on nähtävissä juuri siellä, missä käyttäjä toimii eli turvaoven läheisyydessä.
Järjestelmän tärkeimmät ominaisuudet:
- Koneen tila nähtävissä suoraan ovenkahvasta.
- RGB-valaistus mahdollistaa useiden eri tilojen esittämisen värein.
- Soveltuu sekä vasen- että oikeakätisiin turvaoviin.
- Yhteensopiva AZM40-turvalukon ja RSS260-turva-anturin kanssa.
- Saatavana myös integroidulla valaistavalla painikkeella esimerkiksi kuittaus- tai ovenavauspyyntötoimintoa varten.
hyötyjä koneenrakentajille ja käyttäjille
DHS:n avulla voidaan vähentää erillisten komponenttien määrää, sillä ovenkahvaan voidaan yhdistää sekä tilanäyttö että ohjaustoimintoja. Tämä yksinkertaistaa koneen suunnittelua, nopeuttaa asennusta ja luo modernin, yhtenäisen ilmeen turvaovijärjestelmään.
Käyttäjälle suurin hyöty on selkeämpi tiedonsaanti. Kun koneen tila näkyy välittömästi ovenkahvasta, vähenee tarve tarkastella erillisiä näyttöjä tai merkkivaloja. Tämä parantaa käytettävyyttä ja tukee turvallista työskentelyä.
Schmersalin tuotteista toimiva turvallisuusratkaisu
DHS kuuluu Schmersalin laajempaan turvaovien valvontaan kehitettyyn tuoteperheeseen, johon voidaan yhdistää esimerkiksi:
- DHS-U1-ovenkahva
- AZM40-turvalukko
- BDF20- ja BDF40-ohjauspaneelit
- RSS260-turva-anturit
Yhdessä nämä muodostavat yhtenäisen, turvallisen ja helposti asennettavan ratkaisun nykyaikaisiin koneisiin ja tuotantolaitteisiin.
Schmersal DHS Door Handle System – turvallisuus, käytettävyys ja koneen tilatieto yhdistettynä yhteen ovenkahvaan.
| Ominaisuus | Arvo | |
|---|---|---|
| Tuotetyyppi | DHS-ovenkahvajärjestelmä | |
| Käyttökohde | Koneiden turvaovet ja suojukset | |
| Asennussuunta | Vasen- tai oikeakätisiin oviin | |
| Yhteensopivuus | AZM40-turvalukko, RSS260-turva-anturi tai itsenäinen käyttö | |
| Kahvan materiaali | Läpinäkyvä PMMA | |
| Rungon materiaali | Lasikuituvahvisteinen kestomuovi | |
| Mitat (P × L × K) | 202 × 40 × 84 mm | |
| Paino | 227 g (perusmalli) | |
| Käyttölämpötila | -40...+75 °C | |
| Varastointilämpötila | -40...+85 °C | |
| Kiinnitys | 2 × M6-ruuvi | |
| Kiristysmomentti | 3,5 Nm | |
| Standardi | EN IEC 60947-5-1 | |
| Sertifioinnit | cULus | |
| Suojausluokka | Mallista riippuen IP66 / IP67 / IP69 | |
| Ominaisuudet | Ergonominen muotoilu, koneen tilan visualisointi kahvassa, valaistut painikkeet saatavana | |
| Saatavat versiot | Valaisematon, valaistu kahva, valaistu painike, RGB-värinäyttö |
DHS-U1-BKWH-①-②-③ OVENKAHVAJÄRJESTELMÄ
| Pos. | Vaihtoehto | Kuvaus |
|---|---|---|
| Perusmalli | DHS-U1-BKWH | Ovenkahva, musta/valkoinen perusversio |
| ① | Ei valintaa | Ilman sähköliitäntää |
| ① | LST5-0.25 | M12-liitinkaapeli, 5-napainen, 0,25 m |
| ① | LST8-0.25 | M12-liitinkaapeli, 8-napainen, 0,25 m |
| ① | L5-5.00 | Liitäntäkaapeli, 5-johteinen, 5 m |
| ① | L8-5.00 | Liitäntäkaapeli, 8-johteinen, 5 m |
| ② | RGB | Valaistu ovenkahva |
| ③ | LT | Valaistu painike |
Tilauskoodin muodostuminen
| Esimerkki | Kokoonpano |
|---|---|
| DHS-U1-BKWH | Ovenkahva ilman lisävarusteita |
| DHS-U1-BKWH-RGB | Valaistu ovenkahva |
| DHS-U1-BKWH-LST8-0.25-RGB | Valaistu ovenkahva, M12 8-napainen 0,25 m liitinkaapeli |
| DHS-U1-BKWH-LST8-0.25-RGB-LT | Valaistu ovenkahva ja valaistu painike M12-liitännällä |
Lisävarusteet
| Tuote | Tuotenro | Kuvaus |
|---|---|---|
| AZM40-B1 | 103034199 | Vaikuttaja DHS-U1-ovenkahvalle käytettäväksi AZM40-turvalukon kanssa |
| AZM40-B1-PH | 103037328 | Vaikuttaja DHS-U1-ovenkahvalle käytettäväksi AZM40-PH-turvalukon kanssa |
| ACC-DHS-U1-INS-RST-U-2 | 103055438 | Vaikuttajasisäosa RST-U-2-vaikuttajalla ja kiinnitysruuvilla käytettäväksi RSS260- ja RSS36-turvatunnistimien kanssa |
| ACC-DHS-U1-INS | 103055437 | Vaikuttajasisäosa ilman toimintoa DHS-U1-kahvalle silloin, kun turvalaitetta ei käytetä |
