Azm400-turvalukko

Schmersalin valikoiman järein turvalukko

AZM400 on raskaille turvaoville ja vaativiin teollisuusympäristöihin suunniteltu elektroninen RFID-turvalukko. Sen poikkeuksellisen suuri 10 000 N:n lukitusvoima tekee siitä erinomaisen ratkaisun sovelluksiin, joissa ovien massat, prosessien dynaamiset kuormitukset tai ympäristöolosuhteet asettavat erityisiä vaatimuksia turvalaitteille.

AZM400 yhdistää RFID-pohjaisen tunnistuksen, kaksiasentoisen moottorikäyttöisen lukitusmekanismin ja korkeimman turvallisuustason aina PL e / Kat. 4 / SIL 3 -luokituksiin asti. Suuri avaimen kohdistustoleranssi helpottaa asennusta ja varmistaa luotettavan toiminnan myös silloin, kun ovissa esiintyy värähtelyä, taipumaa tai mekaanista kulumista.

Vankan metallirakenteen, IP66/IP67-suojauksen ja jopa 300 N:n poikittaisvoimien kestokyvyn ansiosta AZM400 soveltuu erinomaisesti esimerkiksi robottisoluihin, tuotantolinjoille, prosessiteollisuuteen sekä muihin kohteisiin, joissa turvallisuuden lisäksi vaaditaan maksimaalista käyttövarmuutta.

AZM400 voidaan integroida saumattomasti osaksi Schmersalin kokonaisvaltaista koneturvallisuusratkaisua, johon kuuluvat turvaohjaimet, turvalliset kenttäväyläratkaisut sekä erilaiset vapautus- ja valvontatoiminnot. Näin voidaan rakentaa tehokas ja standardien mukainen turvajärjestelmä aina yksittäisistä koneista laajoihin tuotantolaitoksiin saakka.

Erittäin suuri lukitusvoima, jopa 10 000 N.
RFID-teknologia vakio- tai yksilöllisesti koodatulla toimilaitteella.
Korkea turvallisuustaso PL e / Cat. 4 / SIL 3.
Toimii luotettavasti myös jopa 300 N sivuttaiskuormalla.
Soveltuu raskaisiin oviin, luukkuihin ja vaativiin teollisuussovelluksiin.

VERKKOKAUPPA

AZM400

Avaa

Automaatioinsinööri, koneenrakentaja

"Etsimme turvalukkoa, joka kestää vaativia olosuhteita ja suuret mekaaniset kuormitukset. AZM400 on ylittänyt odotuksemme sekä rakenteellisella kestävyydellään että helpolla käyttöönotollaan."

Käyttökohteet

AZM400 on raskaisiin teollisuussovelluksiin suunniteltu RFID-turvalukko, joka soveltuu erityisesti suuriin suojaoviin, luukkuihin ja kohteisiin, joissa lukitukseen kohdistuu suuria voimia, oven kohdistus vaihtelee tai ympäristö aiheuttaa tärinää ja mekaanista rasitusta. Jopa 10 000 N lukitusvoima sekä kyky avautua luotettavasti jopa 300 N sivuttaiskuormalla tekevät siitä erinomaisen ratkaisun vaativiin turvalukitussovelluksiin.

AZM400 soveltuu erityisesti seuraaviin kohteisiin:

▪ Suuret liukuovet ja turvaportit
▪ Suuret saranaovet ja huolto-ovet
▪ Raskaat tuotanto- ja kokoonpanolinjat
▪ Materiaalinkäsittely- ja kuljetinjärjestelmät
▪ Robottisolut ja automatisoidut tuotantokoneet
▪ Prosessi- ja pakkausteollisuuden suojauskohteet
▪ Kohteet, joissa esiintyy tärinää tai suuria mekaanisia kuormituksia

RFID-pohjainen tunnistus, korkea turvallisuustaso (PL e / SIL 3) sekä yksilöllisesti koodattavat versiot tarjoavat tehokkaan suojan manipulointia vastaan. Suuret kohdistustoleranssit helpottavat asennusta ja varmistavat luotettavan toiminnan myös vaativissa käyttöolosuhteissa.

AZM400 on ihanteellinen valinta silloin, kun turvalukolta vaaditaan erittäin suurta lukitusvoimaa, korkeaa turvallisuustasoa ja luotettavaa toimintaa suurissa koneissa ja vaativissa

Näin az400 toimii

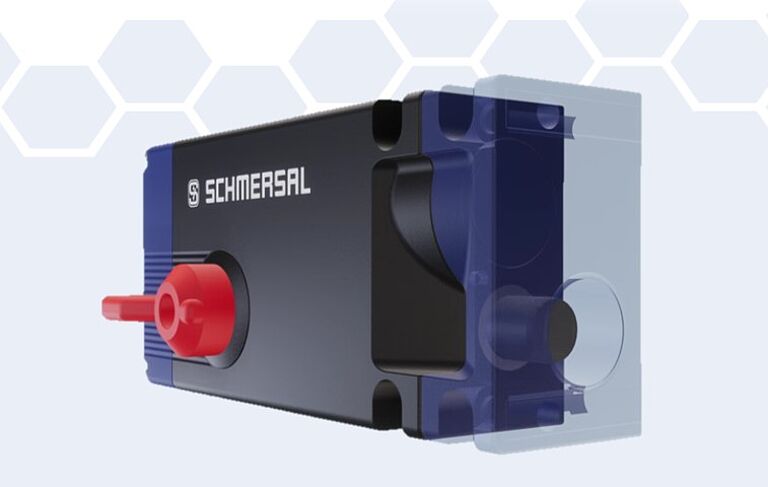

AZM400 on RFID-pohjainen turvalukko, joka on kehitetty kohteisiin, joissa vaaditaan korkeaa turvallisuustasoa, suuria asennustoleransseja ja toimintavarmuutta myös haastavissa käyttöolosuhteissa. Lukon kaksisuuntainen lukituspulttimekanismi mahdollistaa luotettavan lukituksen ja helpottaa asennusta tilanteissa, joissa oven kohdistus ei ole täysin optimaalinen.

Vaikuttajan suuret kohdistusaukot sallivat x- ja y-suunnassa ±4 mm toleranssin, ja vaikuttajan etäisyys lukosta voi olla 1-7 mm. Lukitus tapahtuu vain oikeassa asennossa olevan oven kanssa. Mikäli lukittuminen ei onnistu ensimmäisellä yrityksellä, lukko suorittaa automaattisesti uuden lukitusyrityksen ennen diagnostiikkatiedon antamista.

AZM400 hyödyntää bi-stabiilia toimintaperiaatetta, jossa energiaa tarvitaan vain tilan vaihtamiseen. Viimeinen tila säilyy myös sähkökatkon aikana, mikä parantaa sekä turvallisuutta että energiatehokkuutta.

Lukko on yhteensopiva erilaisten automaatiojärjestelmien kanssa, sillä ohjaussignaalit voivat olla joko PNP- tai NPN-tyyppisiä. RFID-teknologia mahdollistaa vakio- tai yksilöllisesti koodatut versiot. Yksilöllinen koodaus tarjoaa tehokkaan suojan turvalukon ohittamista vastaan, ja toimilaitteen ohjelmointi onnistuu ilman erillisiä työkaluja.

AZM400 MUKAUTUU ERILAISIIN SOVELLUKSIIN

AZM400 voidaan integroida helposti erilaisiin automaatio- ja turvajärjestelmiin, sillä lukko tukee sekä PNP- että NPN-tyyppisiä ohjaussignaaleja. RFID-teknologia mahdollistaa vakio- tai yksilöllisesti koodatut versiot, joilla voidaan parantaa suojaoven manipulointisuojaa. Yksilöllisesti koodatut mallit ovat saatavana joko kertaalleen ohjelmoitavana (I1) tai uudelleen ohjelmoitavina (I2) versioina, eikä lukon ohjelmointi edellytä erillisiä työkaluja.

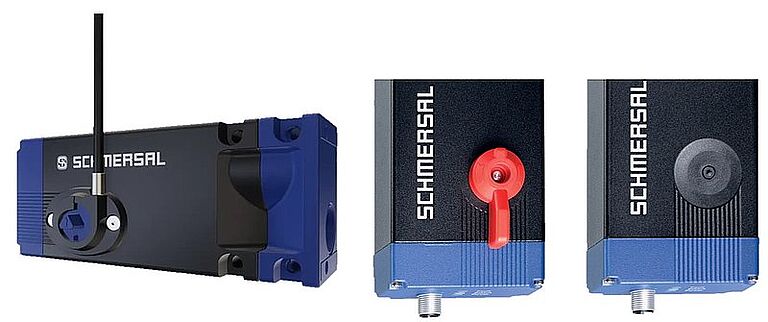

AZM400:stä on saatavana useita vapautusvaihtoehtoja erilaisiin käyttö- ja huoltotilanteisiin. Hätäpoistumisvapautus (T) mahdollistaa poistumisen vaara-alueelta sisältäpäin hätätilanteessa, Bowden-vaijerivapautus (BOW) mahdollistaa lukon vapauttamisen etäältä ja sähköinen vapautus (E) tarjoaa lisäjoustavuutta esimerkiksi sähkökatkotilanteisiin ja huoltokäyttöön.

TEKNISET TIEDOT

AZM400 TEKNISET TIEDOT

Ominaisuus	Arvo
Tuotetyyppi	RFID-turvalukko (solenoidilukko)
Käyttöperiaate	Kaksiasentoinen, moottorikäyttöinen järjestelmä
Turvallisuustaso	PL e / Cat. 4 / SIL 3
Lukitusvoima	10 000 N
Sivuttaiskuorman sieto	Jopa 300 N
Koodausvaihtoehdot	Vakio-, I1- tai I2-koodaus
Lähtötyypit	P/P- ja P/N-kytkevät lähdöt
Liitäntä	ST (M12 8-napainen) tai ST2 (M12 8- ja 5-napainen)
Diagnostiikka	1P2P tai 2P2P versiosta riippuen
Vapautusvaihtoehdot	T = Hätäpoistumisvapautus (Emergency Exit), BOW = Bowden-vaijerivapautus, E = Sähköinen vapautus (Electronic Manual Release)
Käyttölämpötila	−25 °C ... +55 °C
Vaikuttaja	AZM400-B1 (tilattava erikseen)

TILAUSKOODIT

AZM400-turvalukko - tilauskoodit

AZM400Z-➀-➁-➂-➃-➄

Pos.	Vaihtoehto	Kuvaus
➀	ST	M12 8-napainen liitin
	ST2	M12 8-napainen + 5-napainen liitin
➁	I1	Yksilöllinen RFID-koodaus
	I2	Yksilöllinen RFID-koodaus, uudelleenopetettava
	(ei merkintää)	Standardikoodaus
➂	1P2P	1 diagnostiikkalähtö + 2 turvalähtöä (ST)
	2P2P	2 diagnostiikkalähtöä + 2 turvalähtöä (ST2)
➃	T	Hätäpoistumisvapautus (Emergency Exit)
	BOW	Bowden-vaijerivapautus
	(ei merkintää)	Ei mekaanista vapautusta
➄	E	Elektroninen vapautus (ST2)
	(ei merkintää)	Ei elektronista vapautusta
