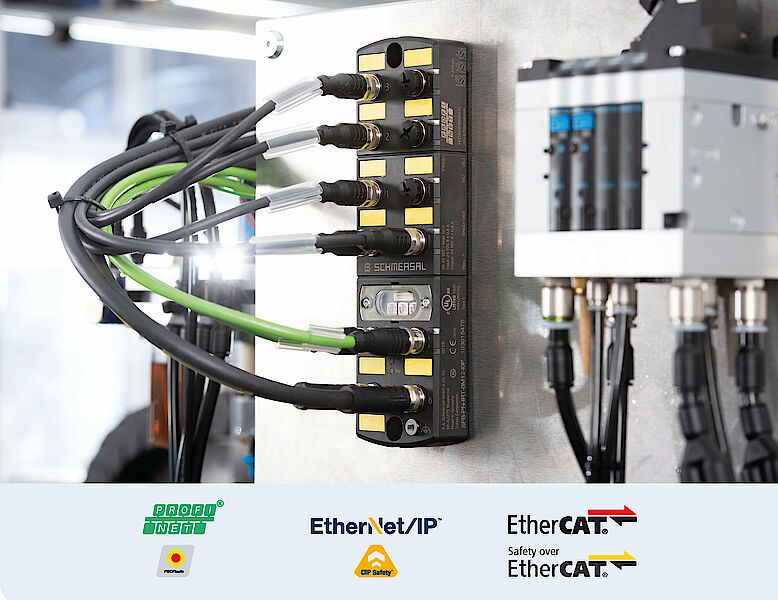

Safety Fieldbox SFB

Helpoin tapa liittää turvatuotteet automaatioväylään

Modernit koneet ja tuotantolinjat sisältävät yhä enemmän turvalaitteita, joiden on toimittava saumattomasti osana automaatiojärjestelmää. Samalla konevalmistajat ja loppukäyttäjät etsivät jatkuvasti keinoja vähentää kaapelointia, nopeuttaa käyttöönottoa ja saada tarkempaa tietoa turvallisuusjärjestelmän tilasta. Schmersalin Safety Fieldbox SFB on kehitetty vastaamaan juuri näihin tarpeisiin. Se tarjoaa yksinkertaisen ja kustannustehokkaan tavan liittää useita turvalaitteita suoraan turvalliseen kenttäväylään ilman, että jokainen laite tarvitsee oman väyläliitäntänsä.

Safety Fieldbox yhdistää hajautetun asennuksen, nopean Plug & Play -käyttöönoton sekä kattavan diagnostiikan yhdeksi kokonaisuudeksi. Jopa kahdeksan turvalaitetta voidaan liittää samaan kenttämoduuliin, mikä vähentää kaapelointia, helpottaa suunnittelua ja pienentää järjestelmän kokonaiskustannuksia. Samalla jokaisesta liitäntäportista saatava diagnostiikkatieto lisää prosessin läpinäkyvyyttä ja auttaa tunnistamaan häiriöt nopeasti ennen kuin ne johtavat kalliisiin tuotantoseisokkeihin.

Safety Fieldbox ei ole pelkästään liitäntämoduuli, vaan tehokas työkalu modernin koneturvallisuuden toteuttamiseen. Sen ansiosta turvallisuusjärjestelmästä tulee joustavampi, helpommin ylläpidettävä ja paremmin tuotannon tarpeita palveleva kokonaisuus.

PROFINET / PROFIsafe
EtherNet/IP / CIP Safety
EtherCAT / FSoE

VERKKOKAUPPA

Safety Fieldbox SFB

Avaa

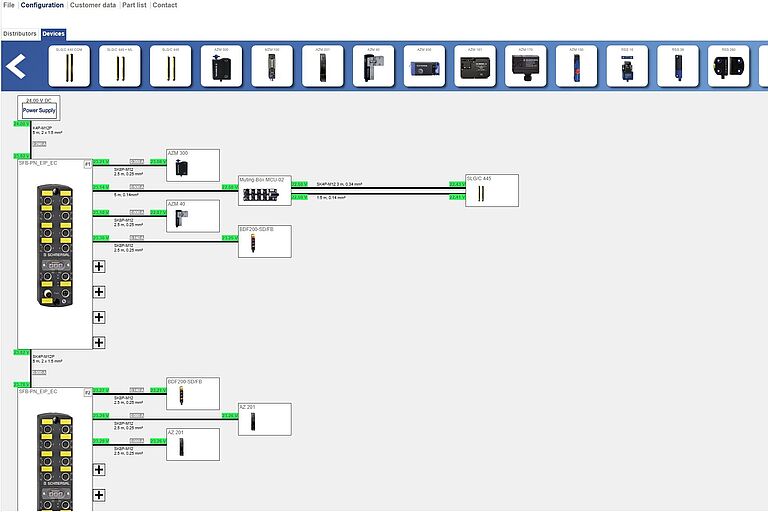

SUUNNITELUTYÖKALU

Safety Fieldbox SFB

Avaa

Tuotepäällikkö, automaatioratkaisut

"Safety Fieldbox vähentää kaapelointia, nopeuttaa käyttöönottoa ja tuo turvalaitteiden diagnostiikan suoraan kentältä ohjausjärjestelmään."

Mikä on Safety Fieldbox ja mihin sitä käytetään?

Kun koneessa on useita turvalaitteita, kuten turvalukkoja, turvakytkimiä, valoverhoja ja hätäpysäytyspainikkeita, jokainen laite täytyy saada välittämään turvallisuustietonsa koneen ohjausjärjestelmälle. Perinteisesti tämä tarkoittaa paljon kaapelointia, runsaasti I/O-liitäntöjä sekä työlästä asennusta.

Safety Fieldbox (SFB) on hajautettu kenttämoduuli, jonka avulla jopa kahdeksan turvalaitetta voidaan liittää suoraan turvalliseen kenttäväylään yhden laitteen kautta. Näin turvalaitteiden kytkentä yksinkertaistuu, kaapeloinnin määrä vähenee ja käyttöönotto nopeutuu. Lisäksi jokaisesta liitetystä laitteesta saadaan yksityiskohtaista diagnostiikkatietoa, mikä helpottaa vianhakua ja vähentää tuotannon seisokkeja.

Safety Fieldbox soveltuu esimerkiksi turvalukkojen, turvakytkimien, turva-antureiden, hätäpysäytyspainikkeiden, valoverhojen ja muiden koneturvallisuuslaitteiden liittämiseen osaksi koneen turvaohjausta.

Yhteensopivuus

Safety Fieldboxista on saatavana kolme versiota eri automaatioympäristöihin:

SFB-PN-8M12-IOP → PROFINET / PROFIsafe
SFB-EIP-8M12-IOP → EtherNet/IP / CIP Safety
SFB-EC-8M12-IOP → EtherCAT / FSoE

Näin sama Safety Fieldbox -konsepti voidaan ottaa käyttöön riippumatta siitä, mitä yleisimmistä turvallisista Ethernet-kenttäväyläjärjestelmistä koneessa tai tuotantolinjassa käytetään.

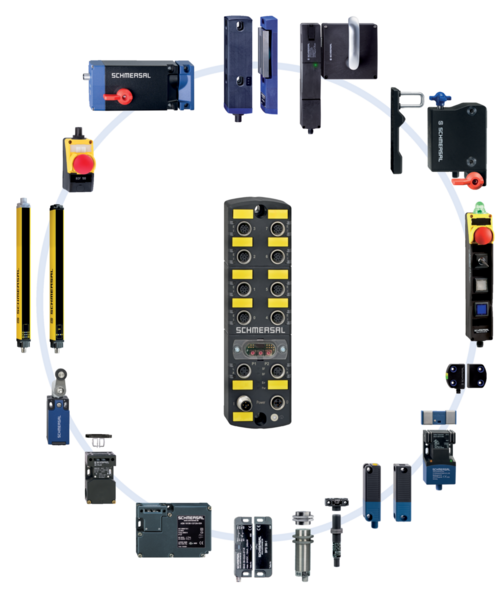

Safety Fieldbox toimii keskitettynä liityntäpisteenä lähes kaikille koneiden turvalaitteille. Sen avulla turvalukot, turvakytkimet, turva-anturit, valoverhot, hätäpysäytyspainikkeet ja ohjauskotelot voidaan kytkeä suoraan turvalliseen kenttäväylään ilman erillisiä väyläliityntöjä jokaiselle laitteelle.

Tämä on yksi SFB:n suurimmista eduista: samaa kenttämoduulia voidaan käyttää useiden eri turvalaitetyyppien kanssa, jolloin suunnittelu, asennus ja kunnossapito yksinkertaistuvat.

Yleisimpiä liitettäviä laitteita ovat:

Turvalukot (esim. AZM-, MZM- ja AZ-series -turvalukot)
Turvakytkimet ja ovikytkimet
Turva-anturit (magneettiset ja elektroniset turva-anturit)
Valoverhot ja valopuomit
Hätäpysäytyspainikkeet
Ohjauskotelot ja ohjauspainikkeet
Kaksikanavaiset kontaktipohjaiset turvakytkimet

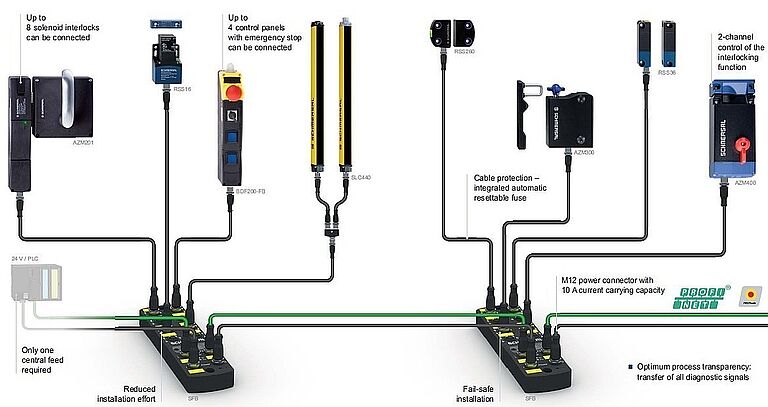

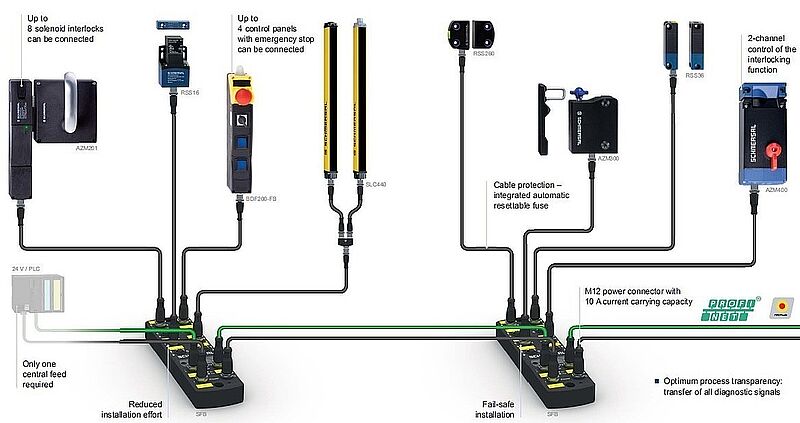

Safety Fieldbox turvatoiminnon sydämenä

Safety Fieldbox toimii turvajärjestelmän keskiössä, johon voidaan liittää esimerkiksi AZM201-turvalukot, BDF-ohjauskotelot, RSS-turvatunnistimet sekä turvavaloverhot. Kaikkien laitteiden turva- ja diagnostiikkatiedot välittyvät sen kautta suoraan turvalliseen kenttäväylään, mikä vähentää kaapelointia ja yksinkertaistaa järjestelmän toteutusta.

Laitevalmistajan on esimerkiksi helppo koota robottisolun turvalaitteet omassa tuotannossaan ja purkaa taas asiakkaan toimitukseen. Jälleen kokoaminen on helppoa käyttöpaikalla.

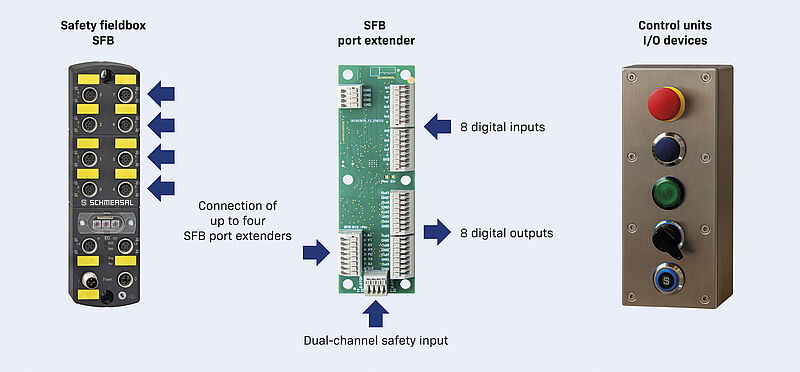

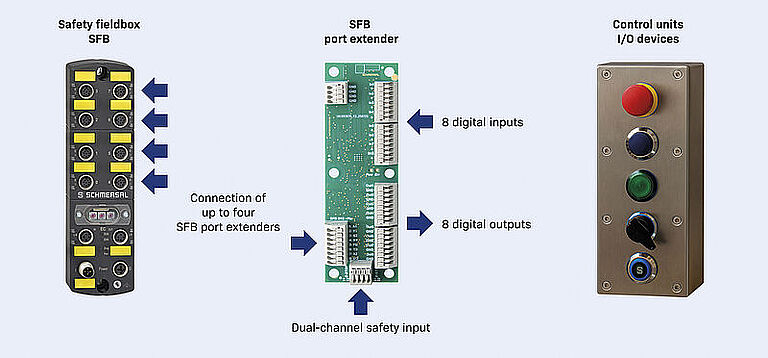

SFB Port Extender – laajennusmoduuli lisätuloille ja -lähdöille

Uusi SFB Port Extender on Safety Fieldboxin (SFB) laajennusmoduuli, joka helpottaa merkittävästi lisälaitteiden liittämistä kenttätasolla. Yhteen Safety Fieldboxiin voidaan liittää jopa neljä Port Extender -moduulia, joiden avulla järjestelmään saadaan lisää digitaalisia tuloja ja lähtöjä. Näin automaatioratkaisusta voidaan rakentaa joustavasti juuri sovelluksen tarpeiden mukainen.

Myös muut kuin SFB-yhteensopivat laitteet voidaan integroida

Port Extenderin merkittävä etu on mahdollisuus liittää Safety Fieldboxiin suuri määrä myös sellaisia kytkin- ja ohjauslaitteita, jotka eivät ole suoraan SFB-yhteensopivia. Laitteet voidaan yhdistää ja niiden signaalit käsitellä kaikkien tuettujen kenttäväyläprotokollien kautta. Virransyöttö tulee suoraan SFB-liitännästä, mikä vähentää asennustyötä ja yksinkertaistaa järjestelmäintegraatiota.

Tekniset ominaisuudet

Asennusmoduuli räätälöityihin ohjauskoteloihin, esimerkiksi valaistuilla painikkeilla, hätäpysäytyksellä tai muilla digitaalisilla I/O-laitteilla
Jopa 4 Port Extender -moduulia yhtä Safety Fieldboxia kohden
8 digitaalista tuloa (24 VDC) sähkömekaanisille tai elektronisille kytkimille
8 digitaalista lähtöä (24 VDC / 300 mA) merkkivaloille, lampuille ja muille kuormille, kokonaisvirta enintään 800 mA
Kaksikanavainen turvatulo kosketintyyppisten turvakytkimien liittämiseen

Port Extenderin avulla Safety Fieldboxista voidaan rakentaa entistä monipuolisempi hajautetun automaation ja koneturvallisuuden ratkaisu. Se tarjoaa kompaktin, tehokkaan ja tulevaisuudenkestävän tavan laajentaa järjestelmän I/O-kapasiteettia.

TEKNISET TIEDOT

Safety Fieldbox SFB – tekniset tiedot

Ominaisuus	Safety Fieldbox SFB
Kenttäväylä	PROFINET / PROFIsafe, EtherNet/IP / CIP Safety tai EtherCAT / FSoE
Liitäntäportit	8 × M12-laiteliitäntää
Liitettävien turvalaitteiden määrä	Jopa 8 turvalaitetta per Fieldbox
Tuetut laitteet	Turvalukot, turvakytkimet, turva-anturit, hätäpysäytyspainikkeet, ohjauskotelot ja valoverhot
Diagnostiikka	Porttikohtainen diagnostiikka kaikille liitännöille
Asennus	Plug & Play M12-liittimillä
Ethernet-liitäntä	Integroitu turvallinen Ethernet-kenttäväyläliitäntä
Suojausluokka	IP66 / IP67
Käyttölämpötila	−25 °C ... +55 °C
Kaapelointi	Sama kenttäkaapelointi kaikille väyläversioille
Keskeinen etu	Turvalaitteet voidaan liittää kenttäväylään ilman erillistä väyläliitäntää jokaiselle laitteelle
