azm150-turvalukko

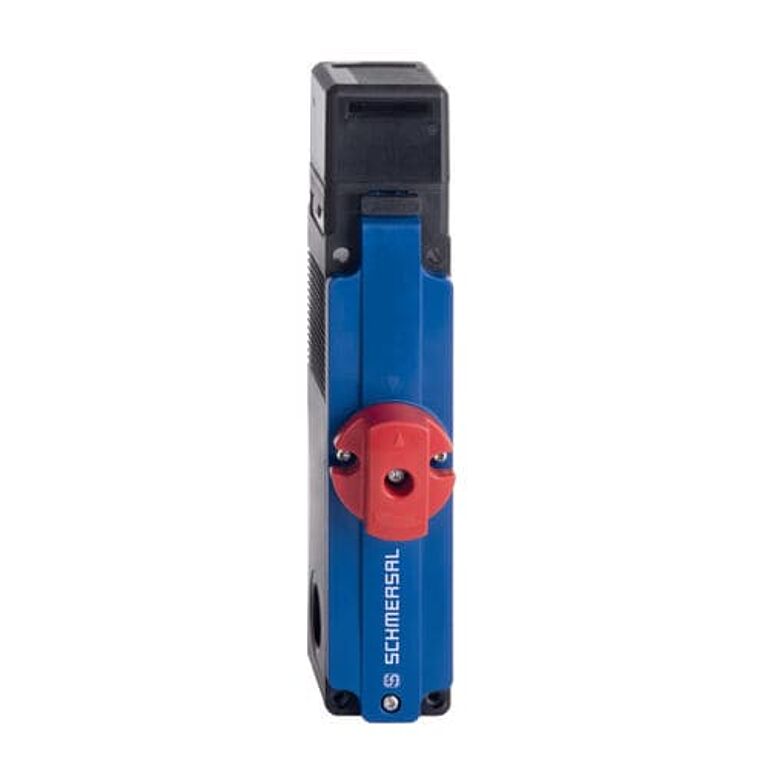

AZM150 - kompakti RFID-turvalukko aitajärjestelmiin
AZM150 on kapea turvalukko, joka on suunniteltu erityisesti koneiden suojaportteihin ja 40 mm aitaprofiileihin. Kompaktin rakenteensa ansiosta se soveltuu kohteisiin, joissa asennustila on rajallinen, mutta turvallisuudelle asetetaan korkeat vaatimukset.
90° välein kääntyvä lukituspää sekä useat vaikuttajavaihtoehdot mahdollistavat joustavan asennuksen niin sarana- kuin liukuoviinkin. Vaikuttaja voidaan tuoda lukituspäähän myös päältäpäin, mikä lisää asennusvaihtoehtoja entisestään.
AZM150I:n yksilöllisesti koodattu RFID-vaikuttaja ehkäisee tehokkaasti turvalukon ohittamista ja auttaa täyttämään nykyaikaisten koneturvastandardien vaatimukset. Lukko valvoo sekä oven asentoa että lukituksen tilaa erillisillä turvakoskettimilla, mikä mahdollistaa luotettavan turvallisuustoiminnon toteutuksen.
Saatavana on versioita sekä sähköllä lukittuvana että sähköllä avautuvana, minkä lisäksi osa malleista voidaan varustaa ulospääsyvapautuksella (Emergency Exit). Näin AZM150 soveltuu monenlaisiin kone- ja tuotantosovelluksiin, joissa tarvitaan turvallinen pääsynhallinta vaaralliselle alueelle.
Kompakti turvalukko monipuolisiin suojaoviratkaisuihin
AZM150 on kustannustehokas ja monipuolinen turvalukko, joka on suunniteltu erityisesti 40 mm turva-aitaprofiileihin ja kohteisiin, joissa asennustila on rajallinen. Kapean rakenteensa ansiosta se soveltuu erinomaisesti nykyaikaisiin koneisiin ja laitteisiin, joissa turvallisuus, helppo asennettavuus ja kompakti koko ovat tärkeitä valintakriteerejä.
Turvalukon 360° kääntyvä lukituspää ja useat vaikuttajavaihtoehdot tarjoavat poikkeuksellisen paljon joustavuutta suunnitteluun. Vaikuttaja voidaan tuoda lukolle useasta suunnasta, mikä helpottaa asennusta sekä uusiin että olemassa oleviin suojaoviratkaisuihin. Saatavana on sekä vakiokoodattuja että yksilöllisesti muotoiltuun vaikuttajaan perustuvia i-versioita, jotka parantavat manipulointisuojausta ISO 14119 -standardin mukaisesti.
1 500 N:n lukitusvoiman, useiden vapautusvaihtoehtojen ja laajan lisävarustevalikoiman ansiosta AZM150 tarjoaa paljon ominaisuuksia kompaktissa ja edullisessa paketissa.
Tyypilliset käyttökohteet
- Koneiden suojaovet
- 40 mm turva-aitajärjestelmät
- Liukuovet
- Saranaovet
- Irrotettavat suojat
- Pakkauskoneet
- Kokoonpano- ja tuotantosolut
- Kuljetinjärjestelmät
- Materiaalinkäsittelylaitteet
- Ahtaat asennuskohteet, joissa tarvitaan kompakti turvalukko
- Kustannustehokkaat koneturvallisuusratkaisut
- Uudet koneet sekä olemassa olevien laitteiden modernisoinnit

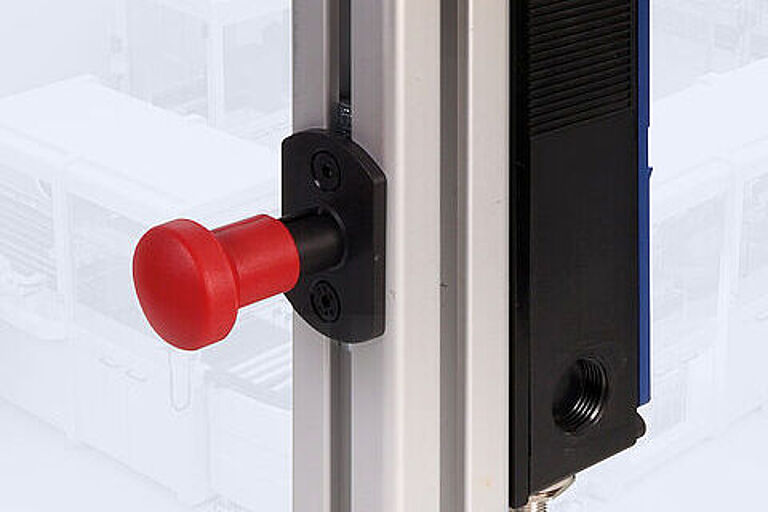

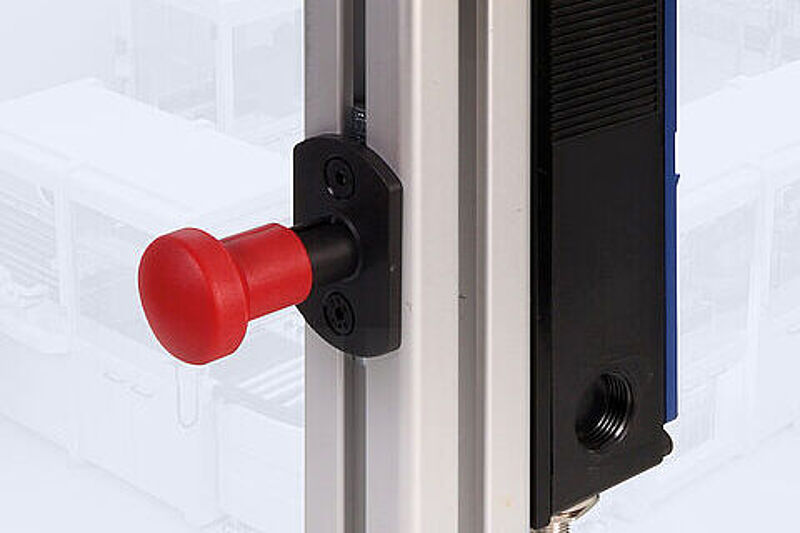

Takapuolelle asennettava vapautuspainike
AZM150-turvalukkoon on saatavana takapuolelle asennettava vapautuspainike, jota voidaan käyttää joko hätävapautuksena (Emergency Release) tai poistumisvapautuksena (Emergency Exit).
Poistumisvapautus mahdollistaa poistumisen vaara-alueelta tilanteessa, jossa suojaovi on sulkeutunut vahingossa henkilön jäädessä koneen sisäpuolelle. Hätävapautuksen avulla suojaovi voidaan puolestaan avata ulkopuolelta esimerkiksi vika- tai hätätilanteessa.
Vapautuspainikkeesta on tarjolla kaksi eri versiota. 45 mm:n malli soveltuu erityisesti noin 40 mm:n oviprofiileihin, joissa voidaan hyödyntää MP-AZM150-1-asennuslevyä. 170 mm:n versio puolestaan mahdollistaa asennuksen jopa 170 mm paksuisiin ovipilareihin ja rakenteisiin.
Ratkaisun avulla vapautustoiminto voidaan sijoittaa oven vastakkaiselle puolelle, mikä lisää suunnittelun vapautta ja helpottaa turvalukon käyttöä erilaisissa suojaoviratkaisuissa.

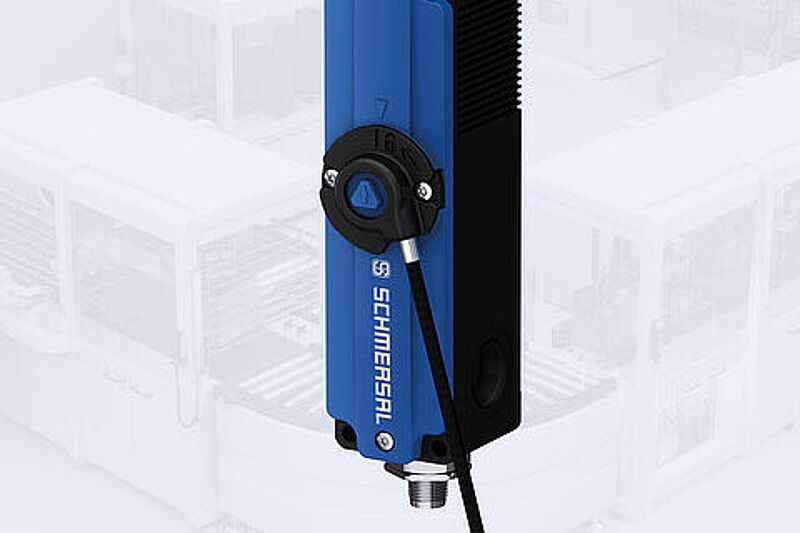

Bowden-vaijerivapautus etävapautukseen
Toinen AZM150-sarjaan saatava uutuus on Bowden-vaijerivapautus, jonka kokonaispituus on 6 metriä. Sen avulla turvalukko voidaan vapauttaa etäältä tilanteissa, joissa lukko sijaitsee vaikeasti saavutettavassa paikassa.
Bowden-vaijerivapautus lisää turvallisuutta erityisesti vaativissa käyttökohteissa. Mikäli henkilö jää vahingossa vaara-alueelle lukitun suojaoven sisäpuolelle, vaijerivapautusta voidaan käyttää poistumisvapautuksena (Emergency Exit). Vaara-alueen ulkopuolelta käytettynä sama ratkaisu toimii hätävapautuksena (Emergency Release).
Vaijerivapautuksen ansiosta vapautustoiminto voidaan sijoittaa turvalliseen ja helposti saavutettavaan paikkaan jopa usean metrin päähän itse turvalukosta.

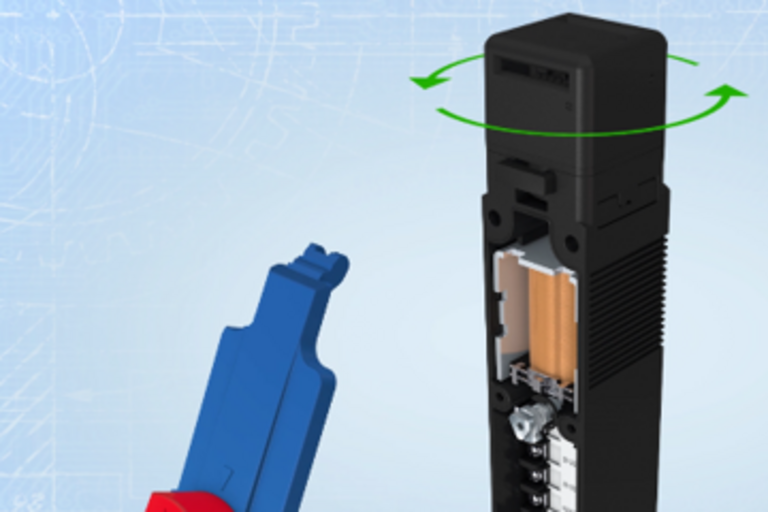

Käännettävä lukituspää lisää asennusjoustavuutta
AZM150-turvalukon merkittävimpiä etuja on 360° kääntyvä lukituspää, jonka asennon muuttaminen onnistuu helposti ilman ruuvikiinnityksiä. Lukituspää lukitaan paikalleen yksinkertaisesti kannen avulla, mikä nopeuttaa asennusta ja helpottaa käyttöönottoa.
Kahden vaikuttajan sisäänvientisuunnan ja 360° kääntyvän lukituspään ansiosta turvalukko voidaan asentaa useisiin eri asentoihin. Tämä tarjoaa koneenrakentajalle huomattavasti enemmän vapautta suunnitella suojaoviratkaisut käytettävissä olevan tilan ja oven rakenteen mukaisesti.
Monipuoliset asennusvaihtoehdot ovat yksi AZM150:n tärkeimmistä vahvuuksista. Kompaktista koostaan huolimatta turvalukko tarjoaa jopa 1 500 N:n lukitusvoiman, minkä ansiosta se soveltuu laajaan joukkoon erilaisia suojaovi- ja turvasovelluksia.
Valitse vaikuttaja sovelluksen mukaan

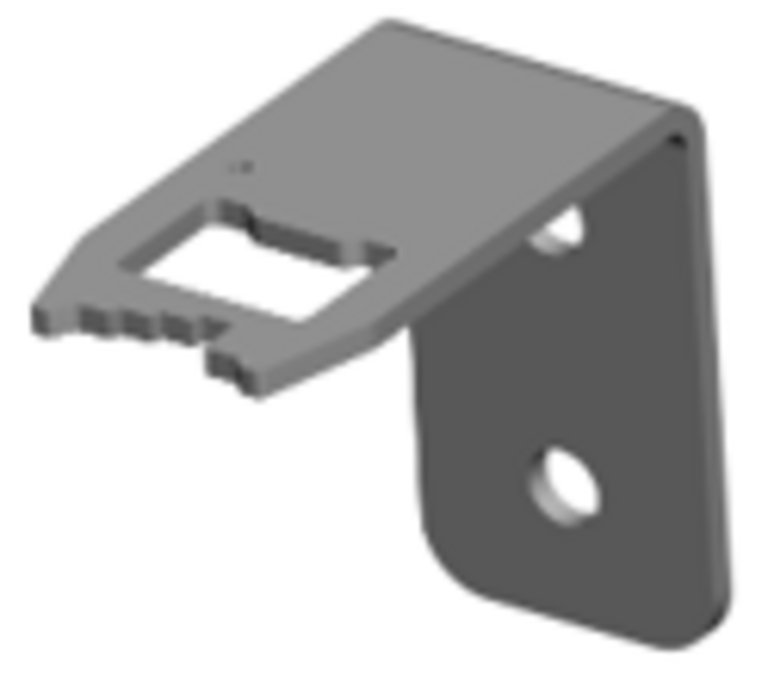

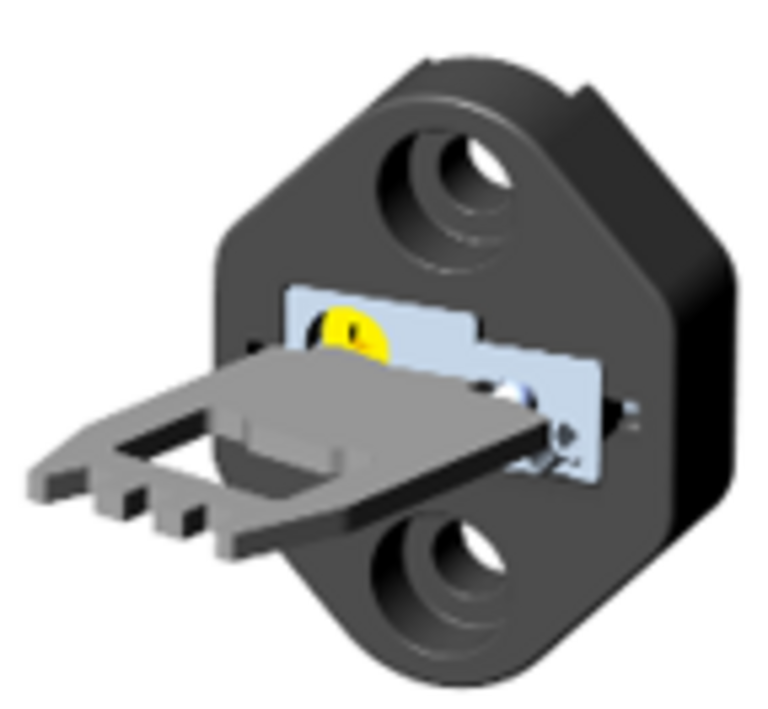

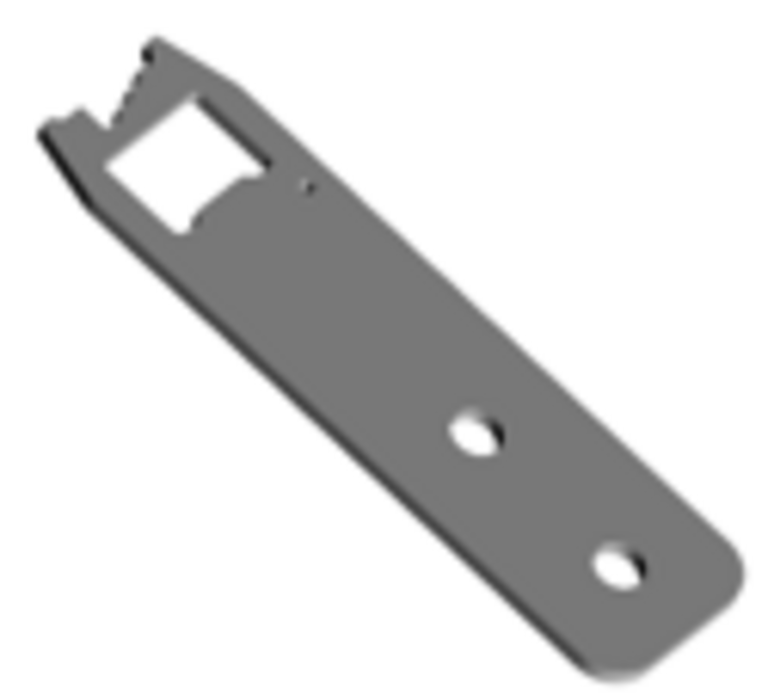

AZM150 käyttää kielityyppistä vaikuttajaa, joka valitaan käyttökohteen mukaan. Saatavana on suora B1-vaikuttaja (ylin) sekä kulmallinen B5-vaikuttaja (keskellä), jotka soveltuvat erityisesti liukuoviin ja irrotettaviin suojiin. Saranallisiin oviin on tarjolla joustava ja säädettävä B6-vaikuttaja (alin), joka helpottaa asennusta ja kompensoi ovien kohdistuspoikkeamia.
Vakioversioiden lisäksi AZM150 on saatavana yksilöllisesti koodattuna i-versiona AZM150I. Tällöin turvallisuus perustuu yksilöllisesti muotoiltuun vaikuttajaan, ei RFID-teknologiaan. Vaikuttajan kieleen tehty yksilöllinen muotoilu muodostaa mekaanisen koodauksen, jonka ansiosta käytettävissä on yli 1 000 erilaista koodivaihtoehtoa.
Ratkaisu mahdollistaa korkeamman manipulointisuojauksen ISO 14119 -standardin mukaisesti ja estää tehokkaasti väärän tai korvaavan vaikuttajan käytön. Schmersal oli ensimmäinen valmistaja, joka toi markkinoille vaikuttajan muotoiluun perustuvan yksilöllisen koodauksen, ja vastaavaa ratkaisua on saatavana myös AZM161i- ja AZM170i-turvalukkoihin sekä AZ16i- ja AZ17i-kielikytkimiin.
Yksilöllisesti koodatuissa i-malleissa vaikuttaja toimitetaan aina turvalukon mukana, kun taas vakiomalleissa vaikuttaja tilataan erikseen käyttökohteen vaatimusten mukaisesti.
Lisävarusteilla täydennät turvallisuusratkaisusi

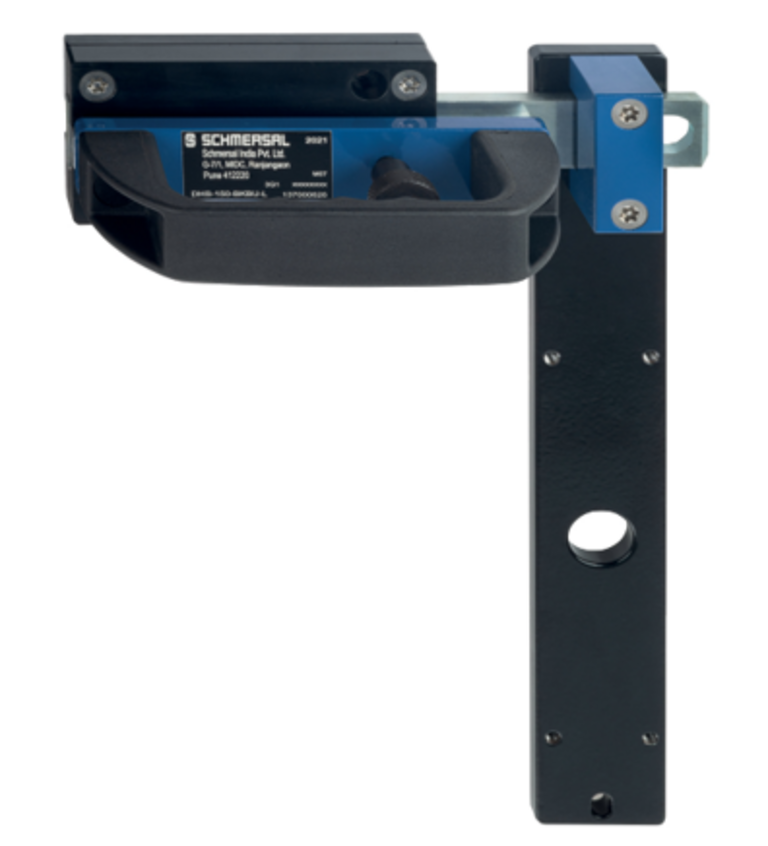

AZM150:n käytettävyyttä voidaan parantaa laajalla lisävarustevalikoimalla. Suosituin lisävaruste on DHS150-kahvapaketti, joka tuo suojaovelle ergonomisen kahvaratkaisun ja viimeistelee ovirakenteen siistiksi kokonaisuudeksi. Kahvapaketit ovat saatavana sekä oikea- että vasenkätisiin oviin.
Turvallisia huoltotoimenpiteitä varten saatavana on SZ150-1-lukituksenestorauta, jossa on paikat kuudelle henkilökohtaiselle riippulukolle. Lukituksenestorauta asennetaan lukon läheisyyteen, ja huollon aikana se työnnetään turvalukkoon ja lukitaan henkilökohtaisilla lukoilla. Näin estetään koneen tahaton käynnistäminen huolto- tai kunnossapitotöiden aikana.
Manuaalista vapautusta varten AZM150:een on saatavana TK-M5-kolmioavain, jonka avulla lukitus voidaan vapauttaa esimerkiksi käyttöönotto-, huolto- ja vikatilanteissa.
AZM150:n rinnalle soveltuu erinomaisesti myös BDF200-ohjauspainikekotelo, jonka 40 mm leveä rakenne sopii samaan profiilijärjestelmään turvalukon kanssa. BDF200 mahdollistaa ohjaus- ja kuittaustoimintojen sijoittamisen suoraan suojaoven yhteyteen, jolloin kokonaisuudesta saadaan käyttäjäystävällinen ja helposti asennettava ratkaisu. Lisätietoja BDF200:sta löydät sen omasta Painikkeiden ja ohjauspaneeleiden Koneturvaiskuista.
AZM150-TURVALUKKO – Tekniset tiedot
| Ominaisuus | Arvo |
|---|---|
| Teknologia | Sähkömekaaninen turvalukko |
| Turvallisuustaso | PL d / Kategoria 3 (2-kanavaisessa toteutuksessa) |
| Lukituksen turvallisuustoiminto | Jopa PL e |
| Lukitusvoima (FZh) | 1 500 N |
| Maksimipitovoima (Fmax) | 1 950 N |
| Kiinnipitovoima | 50 N |
| Kotelomateriaali | Lasikuituvahvisteinen kestomuovi |
| Kotelointiluokka | IP65 / IP67 |
| Nimellisjännite | 24 VDC |
| Tehonkulutus | Maks. 8,5 W |
| Turvakoskettimet | 4 kpl pakko-ohjattuja koskettimia |
| Käyttöikä | Vähintään 1 000 000 toimintoa |
| Lukituspää | Käännettävä, 8 lähestymissuuntaa |
| Vaikuttajan tulosuunnat | Edestä tai päältä |
| Liitäntä | Ruuviliittimet, 3 × M20 x 1,5 kaapeliläpivienti |
| Mitat (K × L × S) | 204 × 40 × 48 mm |
| Käyttölämpötila | −25 °C ... +55 °C |
| Vapautustoiminto | Manuaalinen vapautus vakiona |
| Soveltuvat ovet | Saranaovet, liukuovet ja irrotettavat suojat |
Huom! AZM150 on suunniteltu erityisesti 40 mm turva-aitaprofiileihin. Vaikuttaja tilataan normaalisti erikseen, mutta yksilöllisesti koodatussa AZM150i-versiossa vaikuttaja toimitetaan turvalukon mukana.
AZM150SK – Tilauskoodin valintataulukko
Tilauskoodin rakenne:
AZM150SK-(1)R(2)(3)(4)-(5)-(6)
| Kohta | Vaihtoehto | Selitys |
|---|---|---|
| ① Kosketinversio | 02/11 | Magneetti: 2 NC, vaikuttaja: 1 NC / 1 NO |
| 11/11 | Magneetti: 1 NC / 1 NO, vaikuttaja: 1 NC / 1 NO | |
| 11/02 | Magneetti: 1 NC / 1 NO, vaikuttaja: 2 NC | |
| 02/02 | Magneetti: 2 NC, vaikuttaja: 2 NC | |
| 01/03 | Magneetti: 1 NC, vaikuttaja: 3 NC | |
| 03/01 | Magneetti: 3 NC, vaikuttaja: 1 NC | |
| 01/12 | Magneetti: 1 NC, vaikuttaja: 1 NO / 2 NC | |
| ② Koodaus | ilman merkintää | Vakiokoodattu (vaikuttaja ei sisälly toimitukseen) |
| I | Yksilöllisesti koodattu (vaikuttaja sisältyy toimitukseen) | |
| ③ Lukitusperiaate | ilman merkintää | Sähköllä avaus (Power to Unlock) |
| A | Sähköllä lukitus (Power to Lock) | |
| ④ Vapautustoiminto | ilman merkintää | Manuaalinen vapautus |
| T | Poistumisvapautus (Emergency Exit) | |
| N | Hätävapautus (Emergency Release) | |
| ⑤ Käyttöjännite | 024 | Us = 24 VDC |
| 230 | Us = 230 VAC | |
| ⑥ Toimitukseen kuuluva vaikuttaja | B1 | Suora vaikuttaja B1 mukana |
| B5 | Kulmallinen vaikuttaja B5 mukana | |
| B6L | Joustava vaikuttaja B6 vasenkätiselle ovelle mukana | |
| B6R | Joustava vaikuttaja B6 oikeakätiselle ovelle mukana |
Vakio-vaikuttajat (tilattava erikseen, Yksilöllisesti koodatussa AZM150I versiossa vaikuttaja kuuluu toimitukseen)
| Tyyppi | Selitys |
|---|---|
| AZM150-B1 | Suora vaikuttaja |
| AZM150-B5 | Kulmallinen vaikuttaja |
| AZM150-B6 | Joustava vaikuttaja |
AZM150 (M12-liitinversio) – Tilauskoodin valintataulukko
Tilauskoodin rakenne:
AZM150(1)-(2)-(3)R(4)(5)(6)-024-(7)
| Kohta | Vaihtoehto | Selitys |
|---|---|---|
| ① Valvontatoiminto | Z | Lukituksen valvonta |
| B | Vaikuttajan valvonta | |
| ② Liitännän suunta | ST | M12-liitin alhaalla |
| STR | M12-liitin oikealla | |
| STL | M12-liitin vasemmalla | |
| ③ Kosketinversio | 10/02 | Magneetti: 1 NO, vaikuttaja: 2 NC |
| 02/10 | Magneetti: 2 NC, vaikuttaja: 1 NO | |
| 01/02 | Magneetti: 1 NC, vaikuttaja: 2 NC | |
| 02/01 | Magneetti: 2 NC, vaikuttaja: 1 NC | |
| ④ Koodaus | ilman merkintää | Vakiokoodattu (vaikuttaja ei sisälly toimitukseen) |
| I | Yksilöllisesti koodattu (vaikuttaja sisältyy toimitukseen) | |
| ⑤ Lukitusperiaate | ilman merkintää | Sähköllä avaus (Power to Unlock) |
| A | Sähköllä lukitus (Power to Lock) | |
| ⑥ Vapautustoiminto | ilman merkintää | Manuaalinen vapautus |
| T | Poistumisvapautus (Emergency Exit) | |
| N | Hätävapautus (Emergency Release) | |
| ⑦ Toimitukseen kuuluva vaikuttaja | B1 | Suora vaikuttaja B1 mukana |
| B5 | Kulmallinen vaikuttaja B5 mukana | |
| B6L | Joustava vaikuttaja B6 vasenkätiselle ovelle mukana | |
| B6R | Joustava vaikuttaja B6 oikeakätiselle ovelle mukana |
Vakio-vaikuttajat (tilattava erikseen, Yksilöllisesti koodatussa AZM150I versiossa vaikuttaja kuuluu toimitukseen)
| Tyyppi | Selitys |
|---|---|
| AZM150-B1 | Suora vaikuttaja |
| AZM150-B5 | Kulmallinen vaikuttaja |
| AZM150-B6 | Joustava vaikuttaja |
Esimerkkimallit
| Tyyppi | Selitys |
|---|---|
| AZM150SK-02/02R-024 | Vakio, 24 VDC, manuaalinen vapautus |
| AZM150SK-02/02RA-024 | Virralla lukittuva, 24 VDC |
| AZM150SK-02/02R-024-T | Poistumisvapautuksella |
| AZM150SK-02/02R-024-N | Hätävapautuksella |
| AZM150Z-ST-02/01-024 | Lukituksen valvonta, M12-liitin |
| AZM150B-ST-02/01-024 | Vaikuttajan valvonta, M12-liitin |
| AZM150ZI-ST-02/01-024-B1 | Yksilöllisesti koodattu, lukituksen valvonta |
| AZM150BI-ST-02/01-024-B5 | Yksilöllisesti koodattu, vaikuttajan valvonta |
Huom! Yksilöllisesti koodatuissa AZM150i-malleissa vaikuttaja toimitetaan aina lukon mukana. Vakiokoodatuissa malleissa vaikuttaja tilataan erikseen.
