Käyttökohteet

AZM40-turvalukon kompakti rakenne, korkea lukitusvoima ja joustavat asennusmahdollisuudet tekevät siitä erinomaisen ratkaisun koneiden ja laitteiden suojaporttien sekä luukkujen turvalliseen valvontaan.

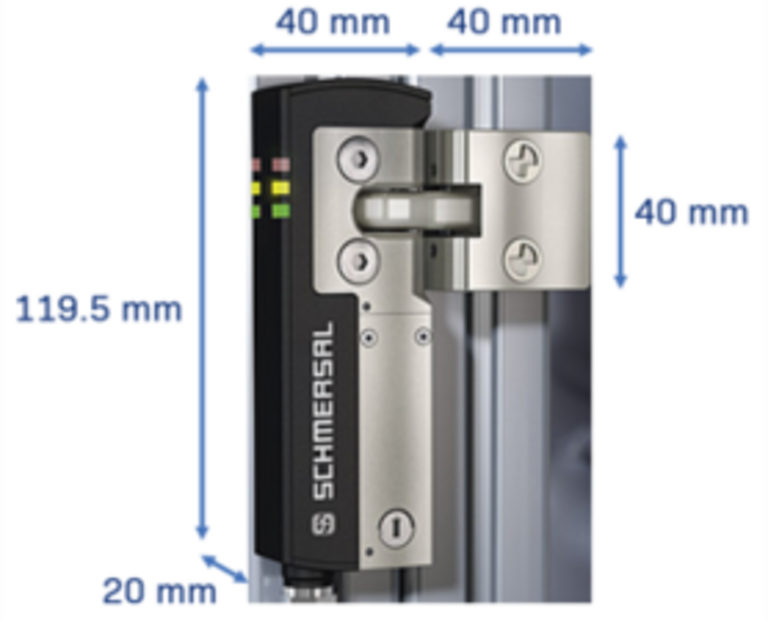

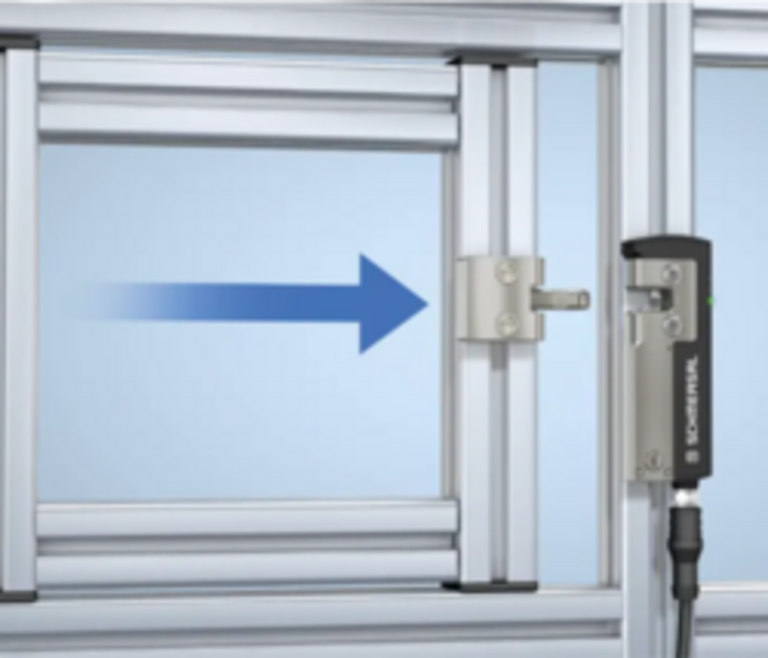

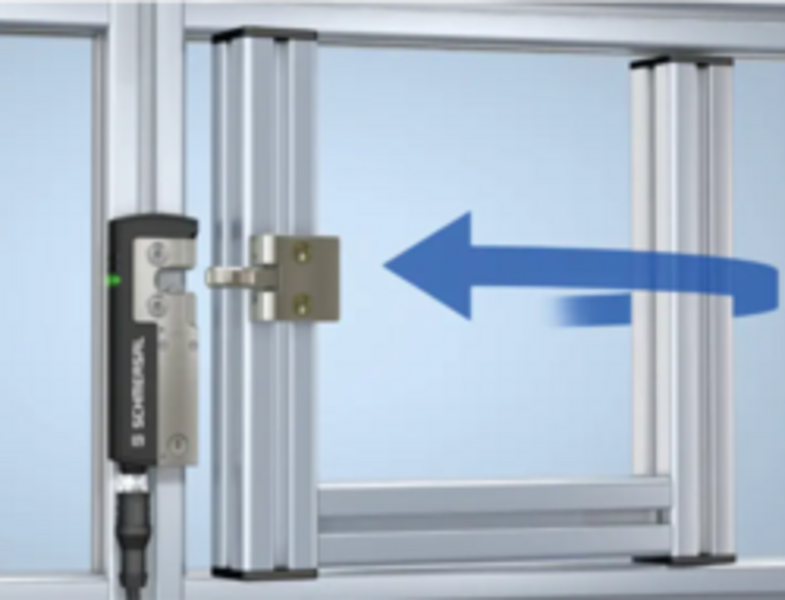

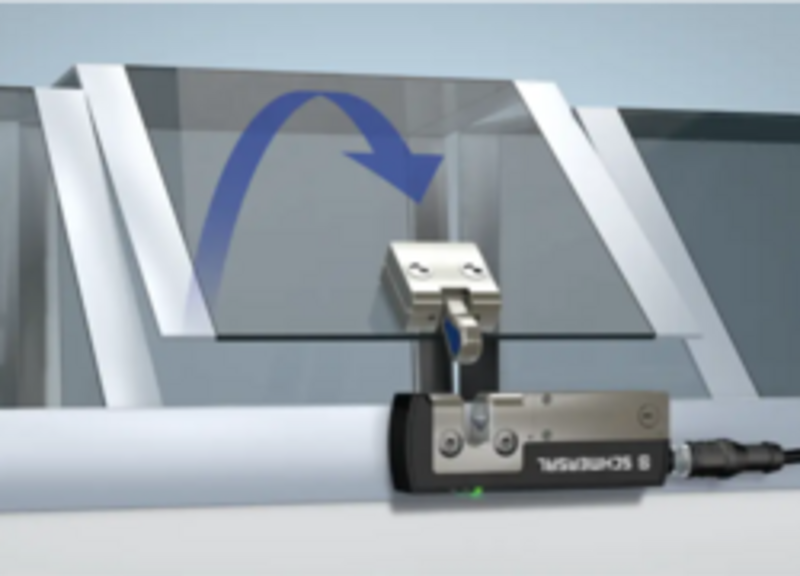

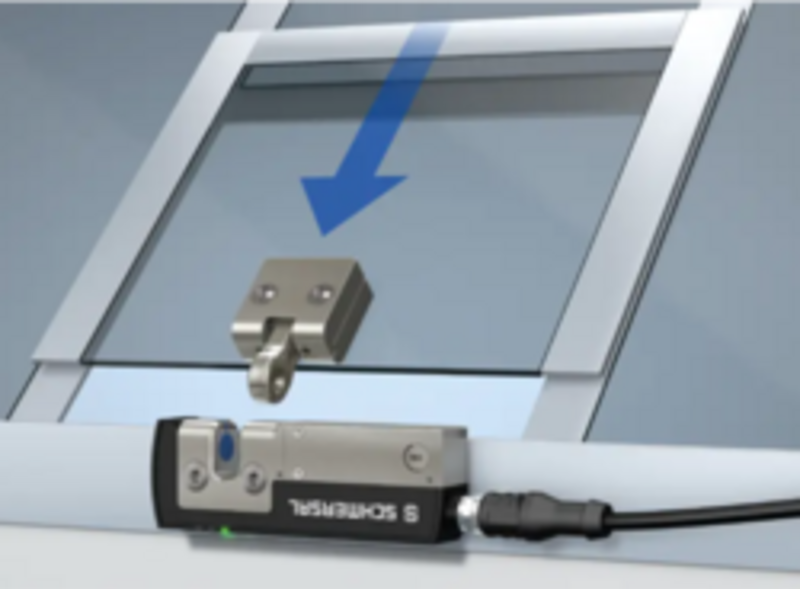

Pienen kokonsa ansiosta AZM40 soveltuu erityisesti kohteisiin, joissa asennustila on rajallinen, mutta turvallisuudelta vaaditaan korkeaa suorituskykyä. Turvalukko voidaan asentaa useisiin erilaisiin suojarakenteisiin, kuten:

▪ Pakkaus- ja täyttökoneiden suojaportteihin
▪ Robottisolujen kulkuoviin ja huoltoluukkuihin
▪ Kokoonpano- ja tuotantolinjojen suojauksiin
▪ Elintarvike- ja lääketeollisuuden koneisiin
▪ Kuljetin- ja materiaalinkäsittelyjärjestelmiin
▪ Työstö- ja automaatiokoneiden turvaoviin

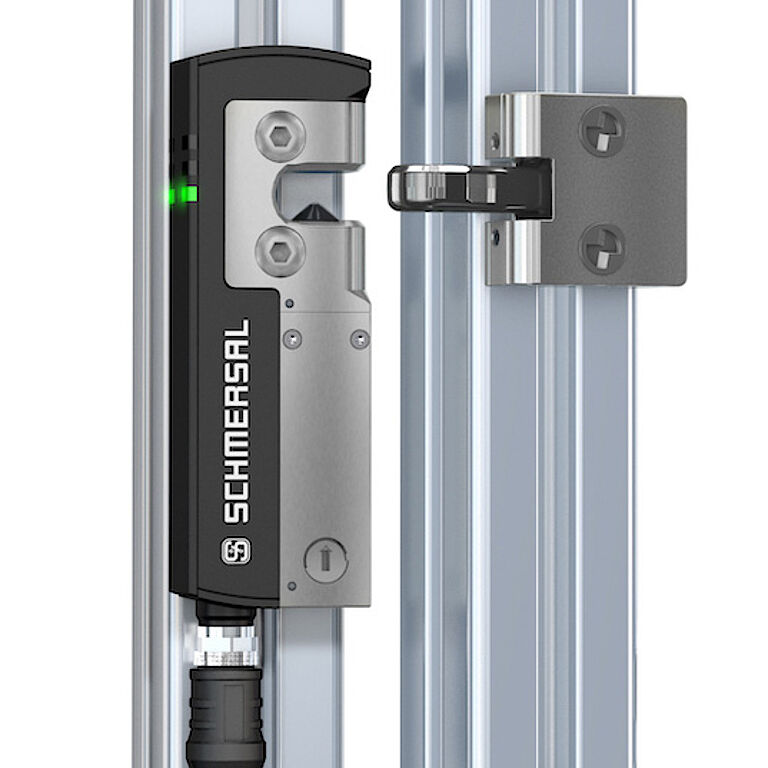

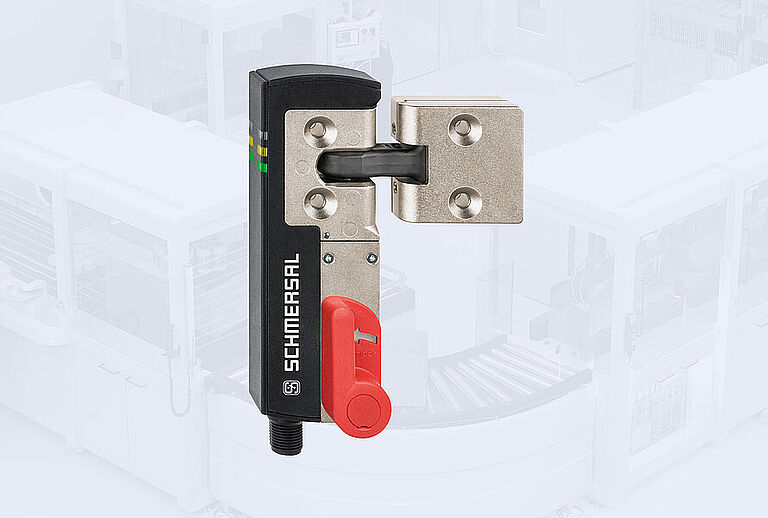

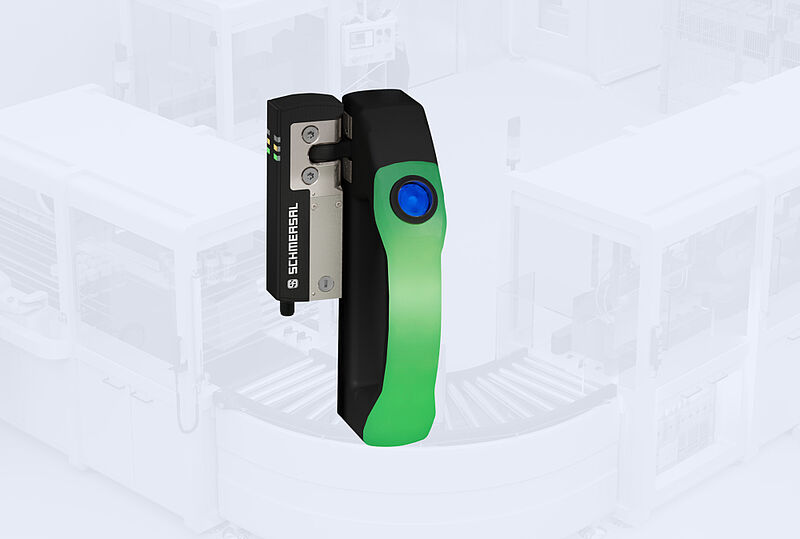

AZM40 yhdistää turvalukituksen ja turvavalvonnan erittäin pieneen koteloon. RFID-teknologiaan perustuva toiminta tarjoaa korkean manipulointisuojan, ja jopa 2 000 N:n lukitusvoima varmistaa, että suojaportti pysyy turvallisesti suljettuna prosessin aikana.

Korkean suojausluokan ja kestävän rakenteensa ansiosta AZM40 soveltuu vaativiin teollisuusympäristöihin, joissa tarvitaan luotettavaa henkilöturvallisuutta ja tuotannon tehokkuutta samassa ratkaisussa.

Yksilöllinen rfid-koodaus varmistaa turvallisen lukituksen

Lukon ja vaikuttajan välinen RFID-koodaus voidaan toteuttaa joko vakiokoodattuna tai yksilöllisesti koodattuna versiona. Yksilöllinen koodaus on saatavana joko kertakäyttöisesti ohjelmoitavana tai uudelleen ohjelmoitavana mallina. Ohjelmointi onnistuu suoraan ilman erillisiä työkaluja, mikä helpottaa käyttöönottoa ja ylläpitoa. Yksilöllisesti koodatut versiot tarjoavat erittäin korkean suojan manipulointia vastaan, sillä lukon ohittaminen tai korvaaminen toisella vaikuttajalla on käytännössä erittäin vaikeaa. AZM40-sarjasta on saatavana versiot sekä oven kiinniolon että lukituksen valvontaan.

AZM40 hyödyntää bi-stabiilia lukitustekniikkaa, jossa lukko ohjataan sähköisesti sekä lukittuun (0 VDC) että avattuun (24 VDC) tilaan. Bi-stabiilin toiminnan etuna on, että viimeinen tila säilyy myös häiriö- ja sähkökatkotilanteissa. Käytännössä tämä tarkoittaa sitä, että sähkökatkon aikana turvaovi tai luukku pysyy lukittuna, mikä parantaa turvallisuutta erityisesti kriittisissä sovelluksissa. Lisäksi lukko kuluttaa energiaa vain tilanvaihdon yhteydessä, joten tehonkulutus jää erittäin pieneksi. Sama energiatehokas bi-stabiili toimintaperiaate on käytössä myös Schmersalin AZM400-turvalukkosarjassa.

Valmis osaksi laajempaa turvaratkaisua

Lukossa on kaksi PNP-turvalähtöä sekä yksi PNP-diagnostiikkalähtö. Liitäntä toteutetaan standardilla 8-napaisella M12-liittimellä, mikä helpottaa asennusta ja kaapelointia. Kolme integroitua LED-merkkivaloa antavat selkeän visuaalisen tiedon lukon käyttötilasta, jolloin diagnostiikka ja käyttöönotto ovat nopeita ja vaivattomia. Turvallisuustasoltaan AZM40 täyttää vaativat PL e- ja SIL 3 -vaatimukset, suojausluokka on IP66/IP67 ja tuotteella on UL-hyväksyntä. Lisäksi laaja käyttölämpötila-alue -20 °C ... +55 °C mahdollistaa käytön monenlaisissa teollisuusympäristöissä.

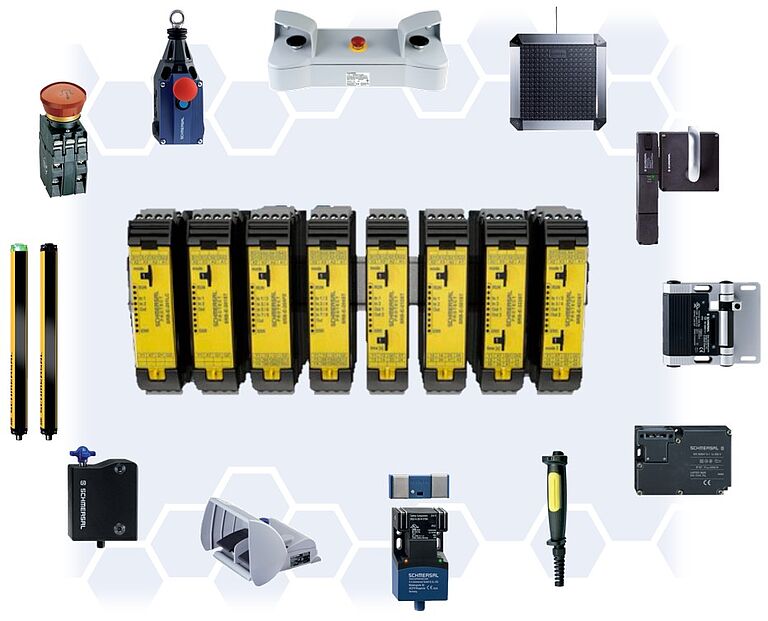

AZM40 voidaan liittää osaksi laajempia turvajärjestelmiä ketjuttamalla useita turvalukkoja tai muita Schmersalin turvatunnistimia samaan turvapiiriin. Tämä vähentää tarvittavien turvareleiden määrää ja säästää turvalogiikan tuloja ilman, että järjestelmän turvallisuustaso tai luotettavuus heikkenee. AZM40:n pinnijärjestys on yhdenmukainen muiden Schmersalin turvatuotteiden kanssa, minkä ansiosta laitteet voidaan liittää helposti standardikaapeloinnilla esimerkiksi Schmersalin SFB-kenttäväyläliityntäkotelon kautta osaksi turvaväyläratkaisua. Tämä nopeuttaa suunnittelua, asennusta ja järjestelmän laajentamista tulevaisuudessa.
