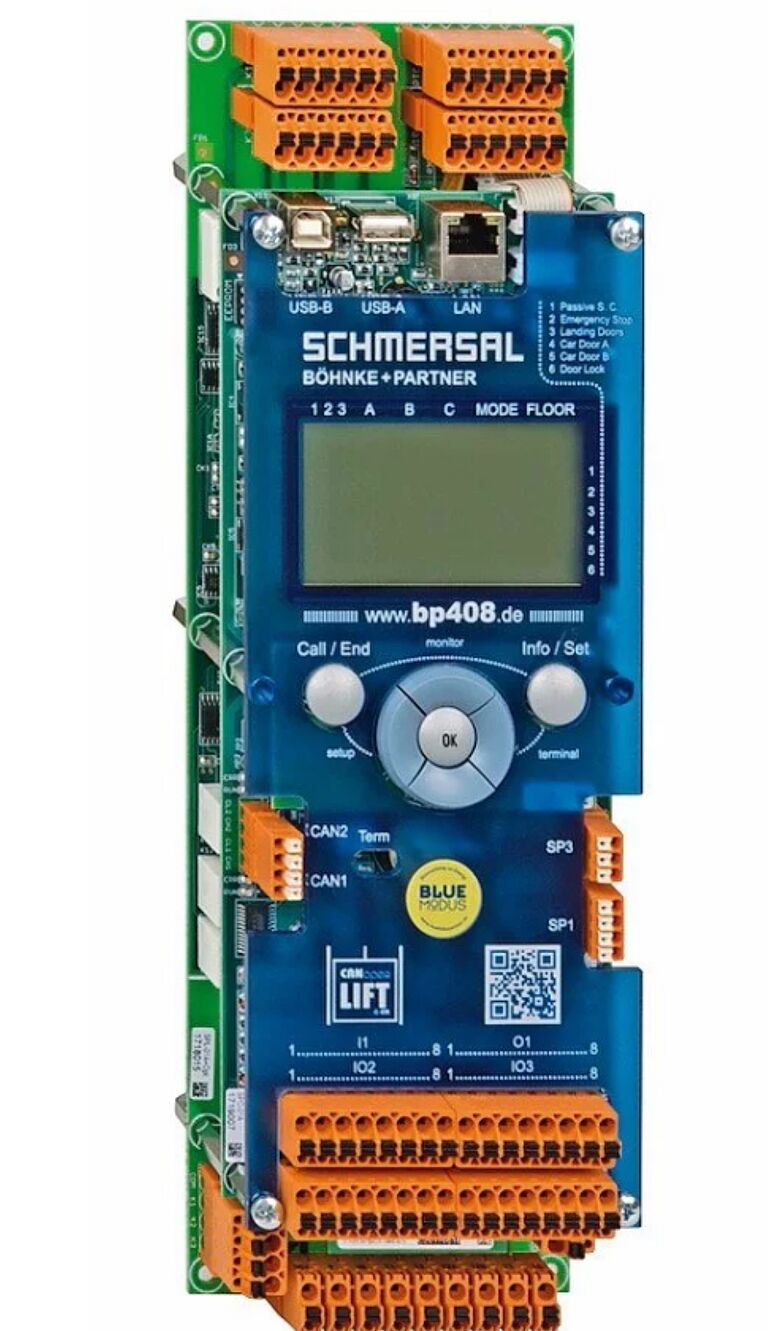

BP408-hissiohjain

Kompakti ratkaisu monipuolisiin sovelluksiin

Schmersalin BP408-hissiohjain yhdistää kompaktin rakenteen ja laajat toiminnallisuudet. Pienestä koostaan huolimatta ohjain tarjoaa monipuoliset ominaisuudet erilaisiin hissisovelluksiin, minkä ansiosta se soveltuu sekä uusiin asennuksiin että modernisointiprojekteihin.

BP408 on suunniteltu helppokäyttöiseksi ja joustavaksi ratkaisuksi, joka mukautuu erilaisiin käyttökohteisiin. Luotettava laitteisto ja kattavat ohjelmisto-ominaisuudet tukevat hissijärjestelmän turvallista ja tehokasta toimintaa koko sen elinkaaren ajan.

Kompakti rakenne
Sopii köysi- ja hydraulihisseihin
Integroitu turvamoduuli
Monipuoliset tiedonsiirtoliitynnät
Kehittyneet ryhmäohjaustoiminnot

VERKKOKAUPPA

BP408

Avaa

Projektipäällikkö - Hissien modernisointi

"BP408:n avulla pystymme minimoimaan modernisointiprojektiin käytetyn ajan. Tämä on selvä kilpailuetu kohteissa, joissa hissi täytyy saada nopeasti takaisin toimintaan."

Käyttökohteet

Hissijärjestelmän sydän on ohjain. Se valvoo ja ohjaa koko hissin toimintaa sekä varmistaa henkilöiden ja tavaroiden turvallisen kuljetuksen.

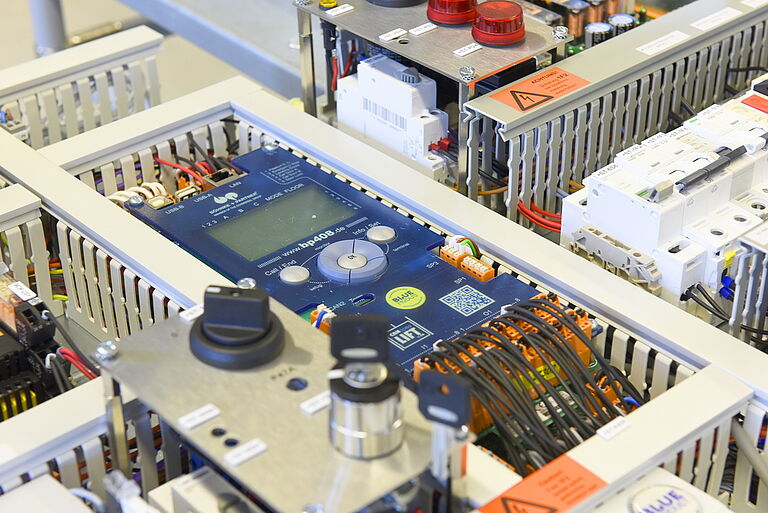

Kompaktin rakenteensa ja laajojen toimintojensa ansiosta BP408 soveltuu monenlaisiin hissisovelluksiin. Samaa ohjainta voidaan käyttää sekä köysi- että hydraulihisseissä, ja se voidaan asentaa useisiin yleisiin asennuspaikkoihin, kuten:

Ovikehykseen
Konehuoneettoman hissin ohjauskaappiin
Konehuoneen ohjauskaappiin

BP408 sisältää standardin EN 81-20/50 vaatimukset täyttävän tyyppitestatun turvapiirin, mikä tukee hissijärjestelmän turvallista ja luotettavaa toimintaa.

BP408-HISSIOHJAIN

YKSI JÄRJESTELMÄ KAIKKIIN KÄYTTÖKOHTEISIIN

Kompakti ratkaisu kaikkiin asennuspaikkoihin
- Ovikehys
- Konehuoneeton hissi
- Konehuone
Tyyppitestattu turvapiiri standardin EN 81-20/50 mukaisesti
Soveltuu sekä köysi- että hydraulihisseihin
Kehittynyt ryhmäohjaus ilman erillistä ryhmäohjainta
Tukee kaikkia kori- ja kuiluovityyppejä
Laajat tiedonsiirtorajapinnat (CANopen Lift, DCP, USB)
Tuki absoluuttisille paikannusjärjestelmille (lineaari- ja pyörivä enkooderi)
Yhteensopiva Safety Position Unit (PSU) -järjestelmien kanssa

ERIKOISSOVELLUKSET

Autohissit
Räjähdysvaaralliset (Ex) kohteet
Laivahissit

monipuoliset ominaisuudet vakiona

Turvapiirien valvonta standardin EN 81-20 mukaisesti
Keräilyohjaus
Itsepalvelukäyttö
Prioriteettikutsut
Esteettömyystoiminnot standardin EN 81-70 mukaisesti
Palomieshissitoiminnot standardin EN 81-72 mukaisesti
Paloilmoitustoiminnot standardin EN 81-73 mukaisesti

Joustavasti laajennettavissa

Lisätulot ja -lähdöt
CANopen Lift -komponentit
Kuormituksen mittaus ja näytöt
Käyttöpaneelit
Modbus- ja BACnet-yhdyskäytävät
Kulunvalvontajärjestelmät
Vyöhyke-, transponderi- ja kortinlukijaliitynnät

Valmiina etäyhteyksiin

Etädiagnostiikka ja kunnossapito WinMOS®300- ja Lift2CLOUD®-ratkaisujen avulla.

MODULAARISESTI LAAJENNETTAVA

BP408 perustuu Schmersal Böhnke + Partnerin luotettavaan hissiohjauskonseptiin. Järjestelmän joustavuus ja laajennettavuus mahdollistavat sen mukauttamisen myös vaativiin asiakaskohtaisiin sovelluksiin erilaisten lisämoduulien avulla.

CIO-01A – CANopen tulo-/lähtömoduuli
Laajentaa BP408-ohjainta jopa 32 lisätulolla, lähdöllä tai kutsutoiminnolla.

CLK-03A – CANopen kori-I/O-moduuli
Tarjoaa hissikorin ohjaukseen 16 tuloa, 8 lähtöä sekä 8 kutsua tai 7 relettä.

CLE-01A – CANopen laajennusmoduuli
Mahdollistaa CLK-moduulin laajentamisen CANopen-väylän kautta jopa 32 lisätulolla, lähdöllä tai kutsulla.

CSI-01C – CANopen sarjaliitäntämoduuli
Yhdistää kaksi CANopen-väylää toisiinsa.

CAP-02A – CANopen ulkoinen paneelimoduuli
Mahdollistaa ulkoisten käyttöpaneelien ohjauksen CANopen-väylän (CiA 417) kautta.

CBS-01 – CANopen ulkoinen paneelimoduuli
Kevyempi ja yksinkertaistettu versio CAP-02A-moduulista.

CWI – CANopen langaton liityntä
Mahdollistaa langattoman yhteyden hissiohjaimeen tietokoneella tai mobiililaitteella WinMOS®300-ohjelmiston avulla.

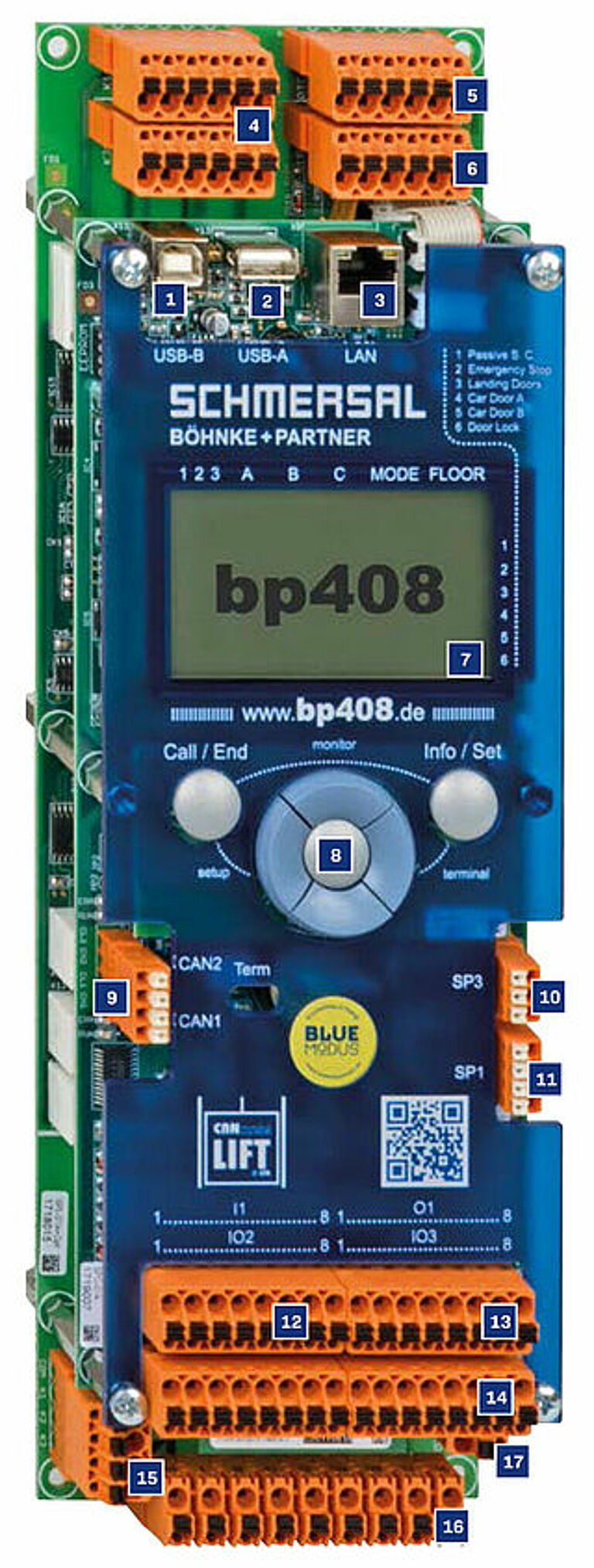

LIITÄNNÄT JA RAJAPINNAT

USB-B-liitäntä
PC-yhteys diagnostiikkaan ja ohjelmistopäivityksiin
USB-A-liitäntä
USB-modeemeille, muistitikuille sekä Bluetooth- ja WiFi-sovittimille
LAN-liitäntä
10/100 Mbit Ethernet valvonta- ja etäyhteyksiä varten
Ohjelmoitava rele
24 V / PTC-vastustulot
Ohjelmoitavat tulot ja erikoistulot
Näyttö
Käyttö- ja valintapainikkeet
CAN1 + CAN2
CANopen Lift -väyläliitännät järjestelmän komponenteille
DCP-liitäntä
Taajuusmuuttajan ohjaus DCP-protokollan kautta
RS232-liitäntä
Valvonta- ja huoltokäyttöön
8 tuloa
8 lähtöä
16 tuloa/lähtöä
Esivalintareleet
Turvapiirin valvonta
Oven ohitustoiminto (Door Bypass)

TEKNISET TIEDOT

PERUSTIEDOT

Ominaisuus	BP408
Standardit	EN 81-1/-2, EN 81-20/-50, UL
Käyttökohde	Henkilö- ja tavarahissit
Kerroksia	Jopa 127
Käyttötapa	Köysi- ja hydraulihissit, ohjatut ja ohjaamattomat järjestelmät
Ohjaustyypit	Itsepalvelukäyttö, yhden painikkeen keräilyohjaus, kahden painikkeen keräilyohjaus, kutsumuistitoiminto, ryhmäohjaus jopa 8 hissille
Paikannusjärjestelmä	Absoluuttinen digitaalinen paikannus, Safety Position Unit (PSU)

Sähköiset tiedot

Ominaisuus	BP408
Syöttöjännite	24 VDC
Tulot	8 tuloa
Lähdöt	8 lähtöä
Lisä-I/O	16 ohjelmoitavaa tuloa/lähtöä
Turvapiiritulot	230 VAC, 110 VAC tai 48 VAC/VDC
Turvakytkentätulot	230 VAC, 110 VAC tai 48 VAC/VDC
Esivalintareleet	3 kpl
Ohjelmoitavat releet	4 kpl vaihtokoskettimilla
PTC-tulo	Kyllä

Rajapinnat

Ominaisuus	BP408
CAN-väylät	CAN1 (kori), CAN2 (ovi/ryhmä), CANopen Lift (CiA 417)
USB	USB Host ja USB Device
Ethernet	10/100 Mbit
RS-485	DCP-protokollalle
RS-232	Valvonta- ja yhdyskäytäväkäyttöön

Näyttö ja käyttö

Ominaisuus	BP408
Näyttö	Graafinen näyttö navigointipainikkeilla
Näytettävät tiedot	Oven tila, turvapiirit, ajosuunta, hissin tila ja liikesignaali
Valikot	Monitasoinen käyttö- ja kutsuvalikko

Ohjelmisto

Ominaisuus	BP408
Vikamuisti	Jopa 128 tapahtumaa
Kieliversiot	Saksa, englanti, ranska, italia, ruotsi, hollanti, espanja, portugali
Ryhmäohjaus	Jopa 8 hissiä ilman erillistä ryhmäohjaustietokonetta
Vakiotoiminnot	Keräilyohjaus, etuajo, VIP-kutsut, esteettömyystoiminnot, palomieshissi, paloilmoitustoiminnot, huoltoavustaja

Etäkäyttö ja ylläpito

Ominaisuus	BP408
Etähallinta	WLAN- tai Ethernet-yhteys WinMOS®300-ohjelmistolla
Varmuuskopiointi ja päivitys	USB-muistin kautta

Mitat

Ominaisuus	BP408
Mitat (P × L × K)	315 × 100 × 80 mm

Schmersal Böhnke + Partner

JÄRJESTELMÄRATKAISUJA JOKAISEEN HISSIIN. KAIKKIALLE.

Schmersal Böhnke + Partner tarjoaa kattavia ratkaisuja hissien ohjaukseen, valvontaan ja turvallisuuteen. Olipa kyseessä uusi hissijärjestelmä tai olemassa olevan hissin modernisointi, tavoitteena on löytää kuhunkin kohteeseen sopivin ratkaisu ja varmistaa hissin turvallinen ja luotettava toiminta.

Yli 50 vuoden kokemuksella hissialalta Schmersal Böhnke + Partner on kehittänyt laajan valikoiman hissien ohjausjärjestelmiä ja komponentteja. Yritys kuuluu kansainväliseen Schmersal-konserniin, joka tunnetaan kone- ja henkilöturvallisuuden asiantuntijana ympäri maailmaa.

Schmersalin hissituotevalikoima kattaa kaikki keskeiset sähköiset järjestelmät, joita nykyaikaisen hissin rakentamiseen, modernisointiin ja ylläpitoon tarvitaan. Asiakkaille tarjotaan ratkaisuja maailmanlaajuisesti yhdistäen kansainvälisen konsernin resurssit ja paikallisen asiantuntemuksen.
