Schmersal H-Sarja

Painikesarja hygienisiin ja haastaviin olosuhteisiin

Schmersalin H-sarja on kattava valikoima ohjaus- ja merkinantolaitteita hygieniakriittisiin sovelluksiin, erityisesti elintarviketeollisuuteen.

Sarjan suunnittelussa on panostettu korkeaan hygieniatasoon, käyttömukavuuteen ja turvallisuuteen. Laitteiden rakenteessa tiivisteet ja pinnat muodostavat saumattoman kokonaisuuden ilman likaa kerääviä rakoja tai ulkonevia osia. Sileän rakenteensa ansiosta ne ovat nopeasti ja helposti puhdistettavissa.

Ohjauslaitteiden tiivistys on erittäin tehokas, minkä ansiosta ne kestävät toistuvaa pesua korkeapainepesureilla sekä voimakkaiden puhdistus- ja desinfiointiaineiden käyttöä. Tämä tekee H-sarjasta erinomaisen ratkaisun kohteisiin, joissa puhtaus, turvallisuus ja toimintavarmuus ovat ensiarvoisen tärkeitä.

Hygieeniseen käyttöympäristöön suunniteltu
Saumaton rakenne ilman likaa kerääviä rakoja
IP69K-suojaus vaativiin pesuolosuhteisiin
EN ISO 14159- ja EN 1672-2 -standardien mukainen
Laaja modulaarinen valikoima ohjaus- ja merkinantolaitteita

VERKKOKAUPPA

H-Sarja

Avaa

Kunnossapitopäällikkö, elintarviketeollisuus

"H-sarja täytti kaikki hygieniavaatimuksemme ilman kompromisseja käytettävyydessä. Helposti puhdistettava rakenne, IP69K-suojaus ja laaja tuotevalikoima tekevät siitä erinomaisen valinnan elintarviketeollisuuden tuotantoympäristöihin."

Vastaus standardien vaatimuksiin

H-sarja täyttää DIN EN ISO 14159 -standardin (Koneturvallisuus, koneiden suunnittelun hygieniavaatimukset) sekä uusimman EN 1672-2 -standardin (Elintarvikekoneet, peruskäsitteet) vaatimukset. Standardit määrittelevät tarkat hygieenisen suunnittelun vaatimukset elintarvikekoneiden ihmisen ja koneen välisen käyttöliittymän (HMI) kaikille ohjauslaitteille. Lisäksi sarjan suunnittelussa on huomioitu EU:n asetus 10/2011, joka määrittelee materiaalivalintoja koskevat vaatimukset elintarviketeollisuuden käyttöympäristöihin.

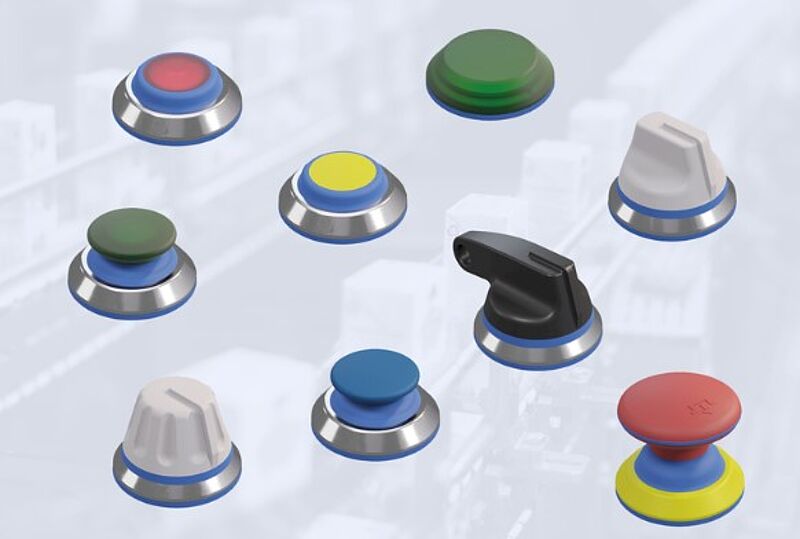

H-sarja korvaa maailmanlaajuisesti käytössä olleen N-sarjan elintarvikekoneiden HMI-ratkaisuissa. Sarjaan kuuluu laaja valikoima ohjauslaitteita, kuten painikkeita, merkkivaloja, valintakytkimiä, pääkytkimiä ja hätäseislaitteita, joilla voidaan toteuttaa hygieniavaatimukset täyttäviä käyttöliittymäratkaisuja erilaisiin sovelluksiin.

Laajasta valikoimasta sopivat vaihtoehdot kaikkiin koneisiin

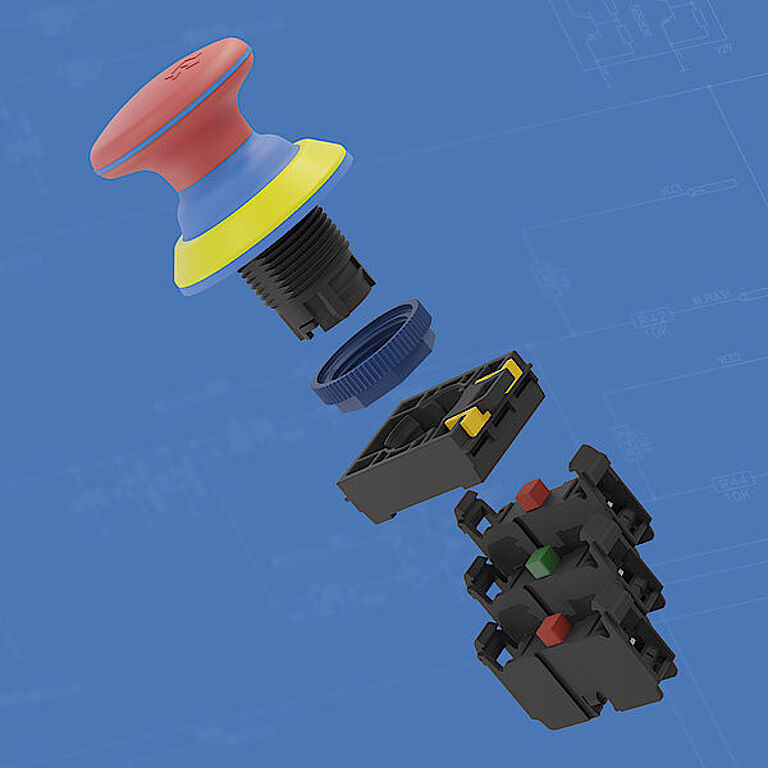

H-sarja ei ainoastaan täytä voimassa olevien standardien vaatimuksia ja hygieenisen suunnittelun periaatteita, vaan se on myös täysin modulaarinen. Napsautettavien kosketinelementtien ja keskenään yhdisteltävien koskettimien ansiosta asennus on nopeaa ja helppoa. Modulaarinen rakenne tarjoaa lisäksi suuren joustavuuden sekä erinomaiset mahdollisuudet esijohdotukseen.

H-sarjaan kuuluu yhteensä 147 eri laitevaihtoehtoa, joista 26 on sienipainikkeita, 24 kaksi- tai kolmiasentoisia valintakytkimiä sekä neljä potentiometrikytkintä. Elintarvikekoneiden suunnittelijat voivat valita laajasta tuotevalikoimasta juuri käyttökohteeseen sopivat ohjaus- ja merkinantolaitteet. Markkinoiden poikkeuksellisen laaja hygienisten ohjauslaitteiden valikoima tekee H-sarjasta ainutlaatuisen ratkaisun vaativiin tuotantoympäristöihin.

Lisäksi H-sarjan laitteet voidaan toimittaa yksilöllisillä lasermerkinnöillä, kuten symboleilla, teksteillä, numeroilla tai asiakkaan omalla logolla OEM-versiona. Tämä parantaa käytettävyyttä ja poistaa tarpeen erillisille nimikilville.

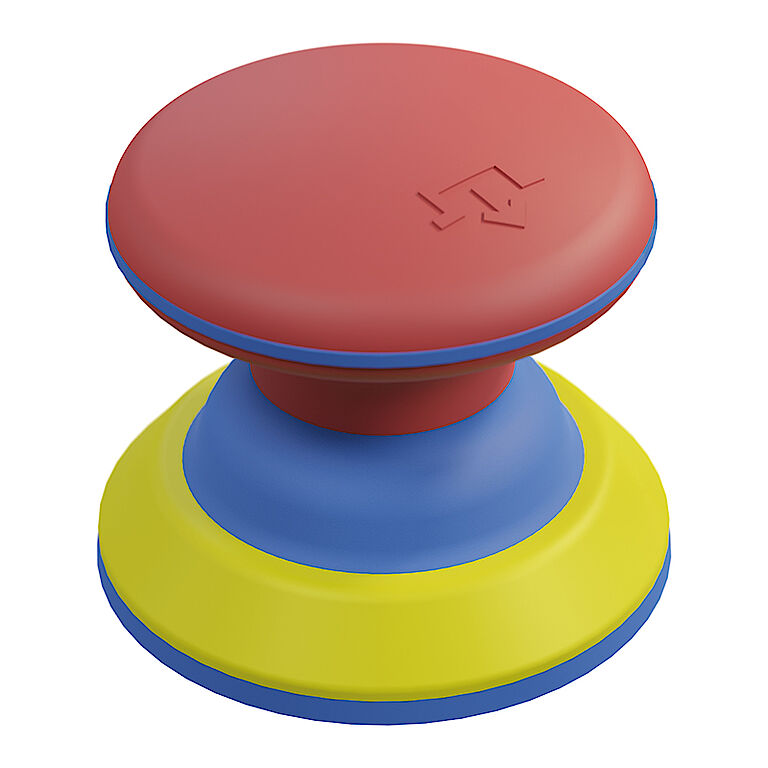

Hätäseispainike
- Integroitu keltainen alaosa täyttää standardivaatimukset ilman erillistä keltaista aluskilpeä.
- Ei erillistä rosterista eturengasta.
- Vapautus tapahtuu vetämällä.

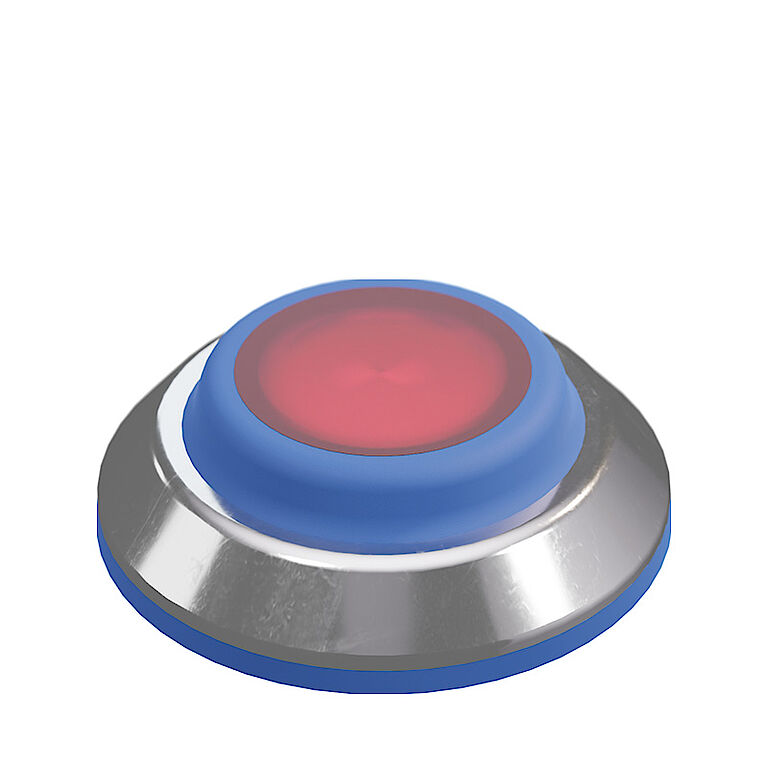

Merkkivalot
- Yksiosainen rakenne takaa hyvän näkyvyyden kaikista suunnista.
- Ei rosterista eturengasta.
- Värivaihtoehdot: sininen, keltainen, vihreä, punainen ja valkoinen.
Valopainikkeet
- Värivaihtoehdot: sininen, keltainen, vihreä, punainen ja valkoinen.

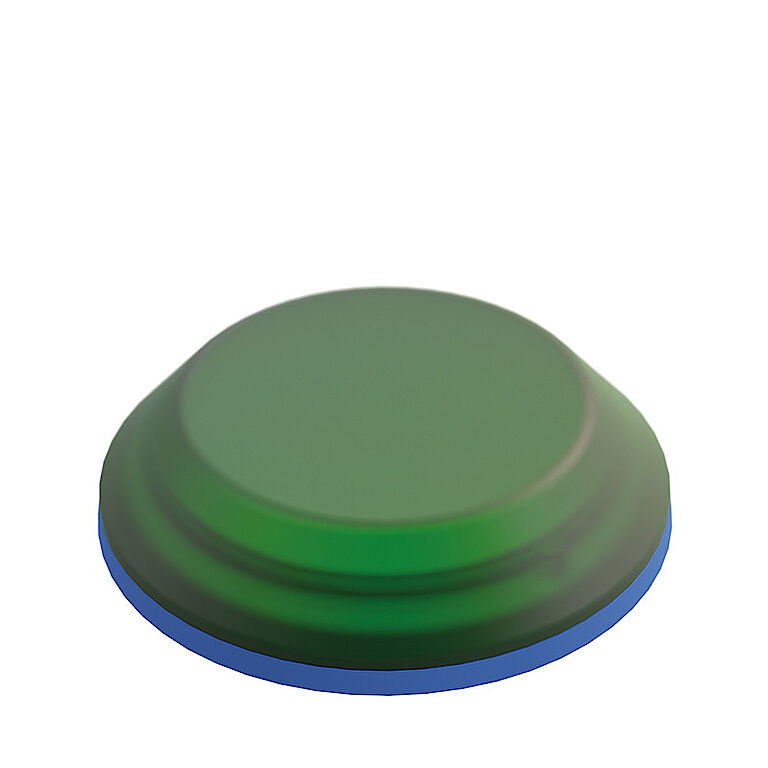

Painikkeet
- Värivaihtoehdot: sininen, keltainen, vihreä, punainen, valkoinen, musta ja harmaa.
Lasermerkinnät
- Merkkivalot, painikkeet ja valopainikkeet voidaan toimittaa halutulla lasermerkinnällä.
- Mahdollisia merkintöjä ovat esimerkiksi symbolit, numerot ja tekstit.
- Erillisiä nimikilpiä ei tarvita, jolloin likaa kerääviä pintoja syntyy vähemmän.
- Suositeltavaa on hyödyntää ISO 7000 -standardin mukaisia symboleita, mutta myös asiakaskohtaiset merkinnät ovat mahdollisia.
Peitelevyt
- Tarkoitettu vapaiden tai käyttämättömien asennusaukkojen peittämiseen.

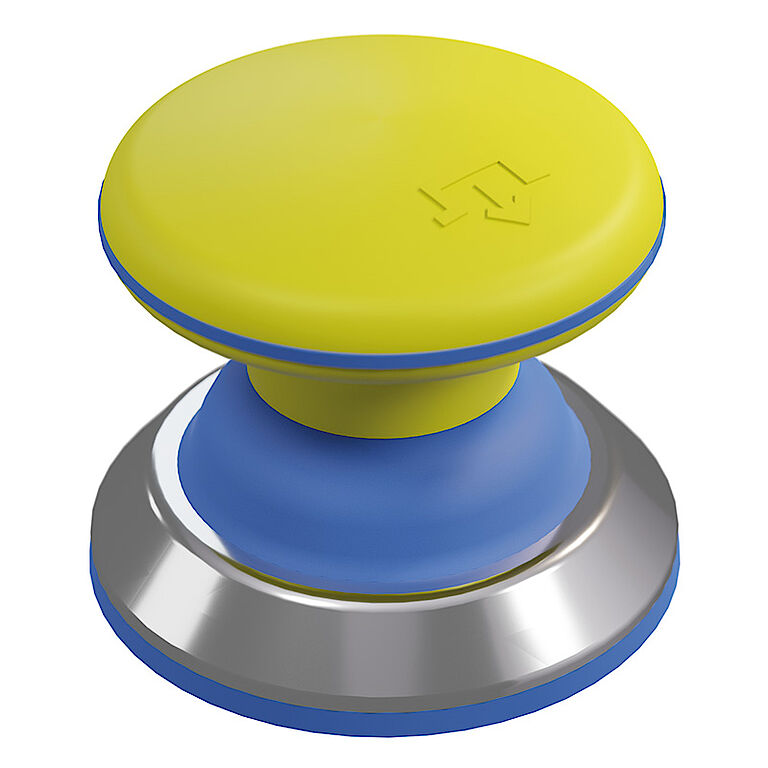

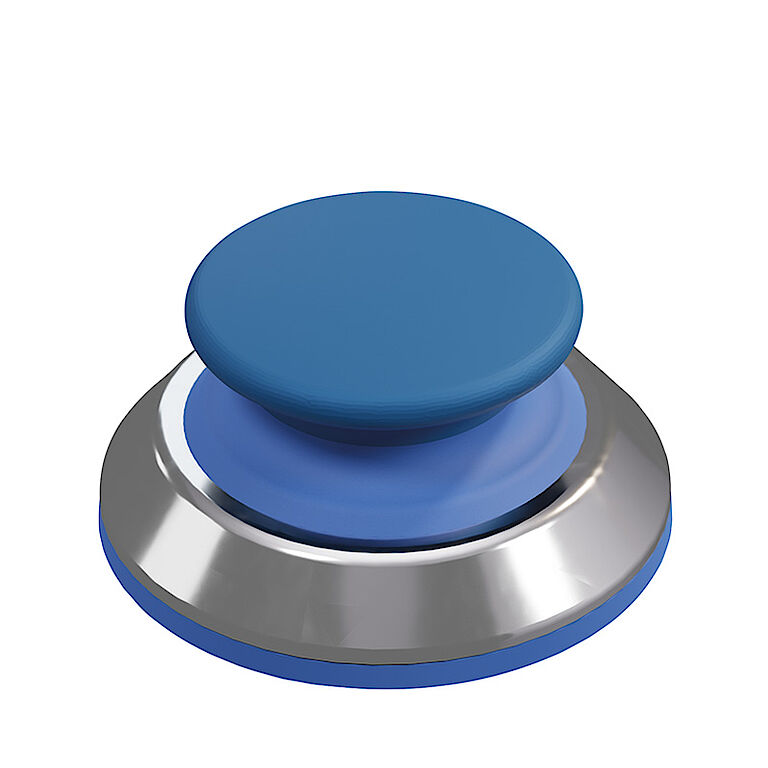

Sienipainikkeet
- Saatavana kolmella toimintaperiaatteella:
  - Lukkiutuva
  - Ei lukkiutuva
  - Ei lukkiutuva merkkivalolla
- Lukkiutuvan mallin vapautus tapahtuu vetämällä.
- Painikkeen halkaisijat: 30 mm ja 40 mm.
- Värivaihtoehdot: sininen, keltainen, vihreä, punainen, valkoinen, musta ja harmaa.
- Kaikki värit eivät ole saatavilla kaikkiin malleihin.

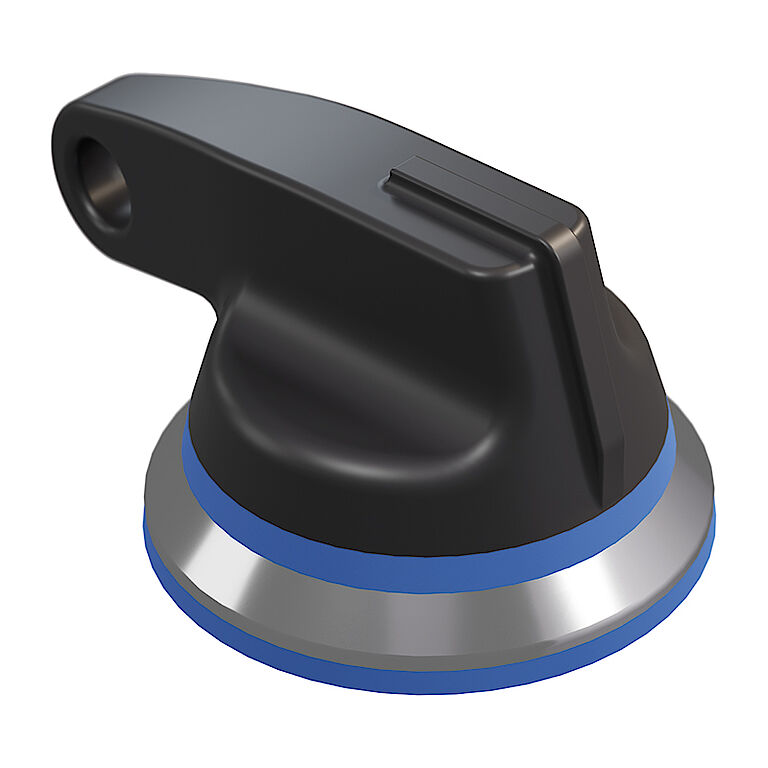

Valintakytkimet
- Saatavana lyhyellä tai pitkällä varrella.
- Värit: musta tai valkoinen.
- Valittavissa 1, 2 tai 3 kytkentäasentoa.
- Toiminnot voivat olla lukkiutuvia tai palautuvia.
Monivalintakytkimet
- Saatavana 2-12 asentoisina.
- Värit: musta tai valkoinen.

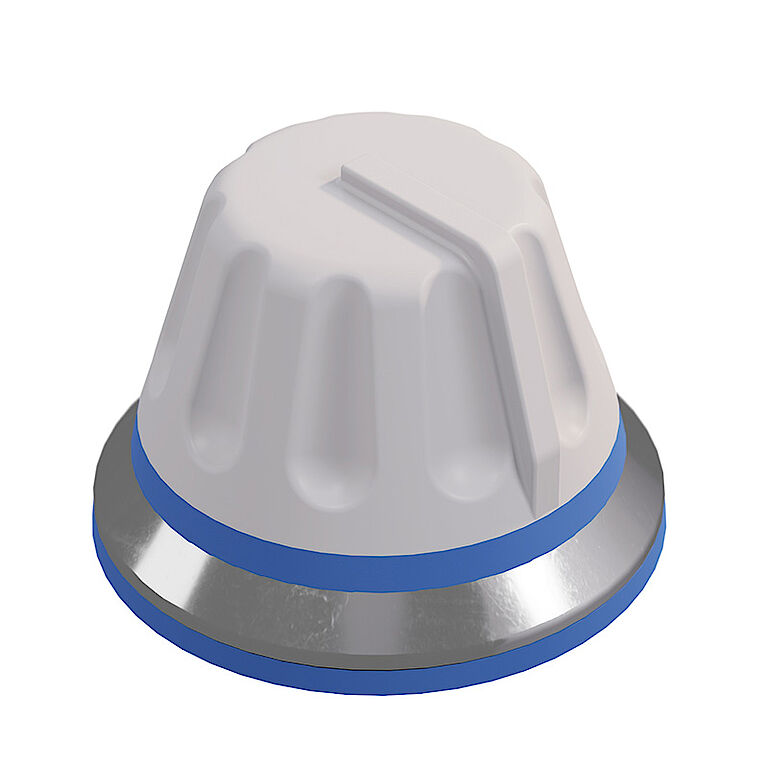

Potentiometrit
- Värit: musta tai valkoinen.

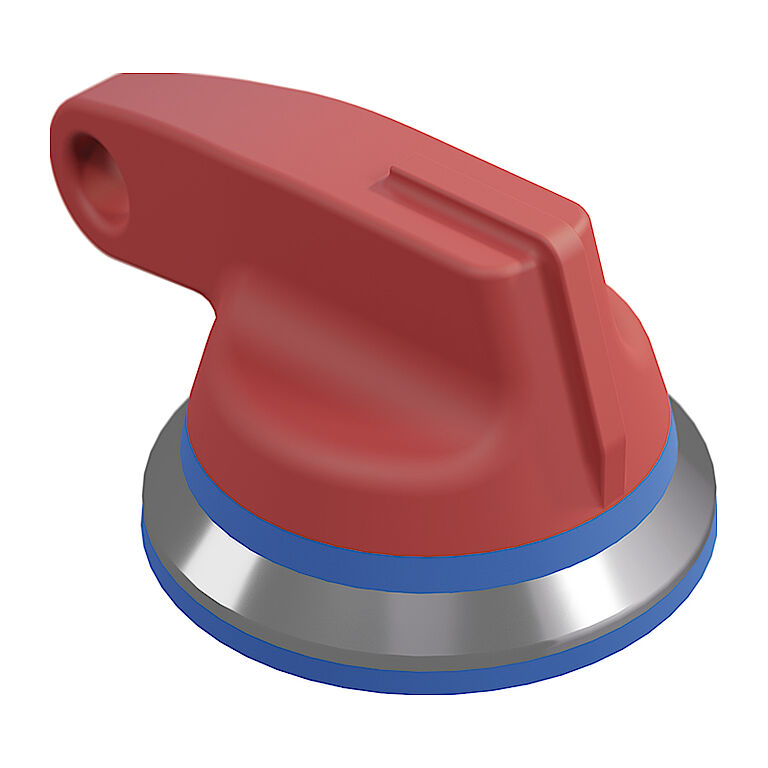

Pääkytkimet
- Teholuokat: 16 A, 40 A, 63 A ja 125 A.
- Saatavana asennuslevyllä tai ilman.
- Kääntövipu mustana tai punaisena.
- Vivussa lukitusreikä lukitusta varten.

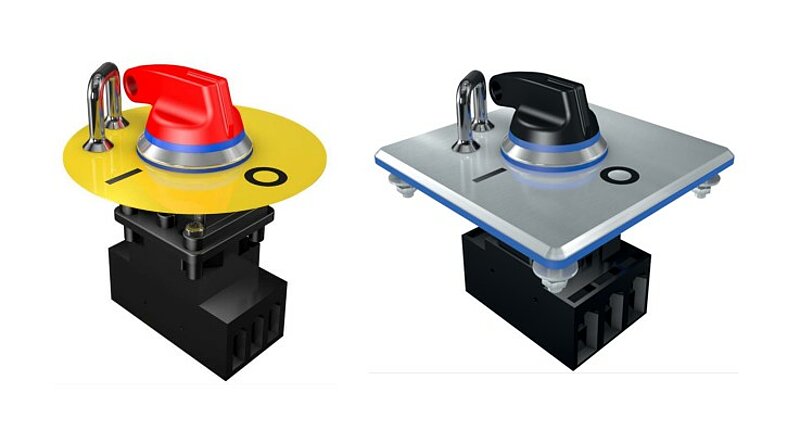

Lukittava pääkytkin

H-sarjan pääkytkimet tarjoavat hygieenisen ja turvallisen ratkaisun koneiden syötönerotukseen sekä huoltotöiden aikaiseen lukitukseen henkilökohtaisella lukolla. Saatavana on mustia ja puna-keltaisia malleja 16 A, 40 A, 63 A ja 125 A virroille sekä 2-, 3- ja 4-napaisina versioina. EN 60204-1:2018 -standardin mukaisesti puna-keltaista pääkytkintä voidaan käyttää myös hätäpysäytyslaitteena, jolloin yksi laite hoitaa sekä syötönerotuksen että hätäpysäytyksen. Kaikki pääkytkimet toimitetaan SMF-kiinnityslaipan kanssa, ne asennetaan vakioiseen 22,3 mm asennusreikään, niiden kotelointiluokka on IP67/IP69K ja käyttölämpötila-alue 0...+80 °C.

TEKNISET TIEDOT

H-ohjauskalustesarja täytää seuraavat standardit ja asetukset

ISO 14159 (Koneturvallisuus. Koneensuunnittelua koskevat hygieniavaatimukset)

EN 1672-2 (Food processing machinery - Basic concepts - Part 2: Hygiene and cleanability)

REGULATION (EC) NO. 1935/2004 OF THE EUROPEAN PARLIAMENT
Euroopan parlamentin ja neuvoston asetus (EY) N:o 1935/2004 elintarvikkeen kanssa kosketukseen joutuvista materiaaleista ja tarvikkeista ja direktiivien 80/509/ETY ja 89/109/ETY kumoamisesta

COMMISSION REGULATION (EC) No 2023/2006
Komission asetus (EY) N:o 2023/2006 elintarvikkeen kanssa kosketukseen joutuvien materiaalien ja tarvikkeiden hyvistä tuotantotavoista

COMMISSION REGULATION (EC) No 10/2011
Komission asetus (EU) N:o 10/2011elintarvikkeiden kanssa kosketukseen joutuvista muovisista materiaaleista ja tarvikkeista ETA:n kannalta merkityksellinen teksti

Tarkemmat tuotetiedot Schmersalin verkkokaupasta.

Testatut puhdistusaineet H-sarjan ohjauskalusteille

Product	Description	Concentration	pH Value (1%)	Main Ingredients
Topactive 500	Foam cleaner, acidic	5%	1.7–2.1	Phosphoric acid, surfactant
Aciplusfoam VF59	Foam cleaner, acidic	5%	2.0	Phosphoric acid, surfactant, nitric acid
P3 Topactive DES	Foam cleaner, acidic	3%	3.2–3.6	Hydrogen peroxide, acetic acid, peracetic acid, surfactants
CD Water	Completely desalinated water	100%	5–6	Demineralised water
P3 Alcodes	Acetic acid, alkylamine oxide	100%	6.8–7.8	Ethanol
P3 Topax 990	Disinfectant, neutral	3%	7.4–8.4	Acetic acid, alkylamine oxide
Tego 2000 VT25	Disinfectant, neutral	1%	8.0	Amphotenside
Divodes FG VT29	Disinfectant, neutral	100%	8.8	Alcohol
P3 Topax 66	Foam cleaner, alkaline	3%	11.6–12.0	Surfactants, phosphonates, sodium hypochlorite
Oxofoam VF5	Foam cleaner, highly alkaline	5%	12.7	Potash, surfactant, sodium hypochlorite
Powerfoam VF4	Foam cleaner, highly alkaline	5%	12.8	Caustic soda, EDTA, surfactant
Topactive 200	Foam cleaner, alkaline	5%	12.8–13.2	Ethanol, sodium hydroxide, potassium hydroxide, surfactants

TILAUSKOODIT

H-Sarjan painikkeet – tilauskoodit

Tyyppikoodi	Kuvaus
HDT-⑤-①	Painike
HDL-⑤-①	Valopainike
HML-⑤-①	Merkkivalo, tasainen etupinta
HDTP②-⑤-①	Sienipainike, ei lukkiutuva
HDLP②-⑤-①	Valaistu sienipainike, ei lukkiutuva
HDRZ②-⑤-①	Sienipainike, lukkiutuva, vapautus vetämällä
HWS21③-⑤-④	Valintakytkin, 2 asentoa, 2 lukkiutuvaa asentoa
HWT21③-⑤-④	Valintakytkin, 2 asentoa, 1 palautuva asento
HWS32③-⑤-④	Valintakytkin, 3 asentoa, 3 lukkiutuvaa asentoa
HWT32③-⑤-④	Valintakytkin, 3 asentoa, 2 palautuvaa asentoa
HWST32③-⑤-④	Valintakytkin, 3 asentoa, palautuva → lukkiutuva
HWTS32③-⑤-④	Valintakytkin, 3 asentoa, lukkiutuva → palautuva
HWSE⑥-③-⑤-④	Monivalintakytkin
HHS⑦-⑤-SW-⑧-⑨	Pääkytkin, musta kääntövipu ja hopeanvärinen tausta
HHSNH⑦-⑤-RT-⑧-⑨	Pääkytkin, punainen kääntövipu ja keltainen tausta
HDAN6-⑤-④-⑩	Potentiometrin käyttöelin
HB-⑤	Peitelevy

Nro	Valinta	Kuvaus
① Käyttö- ja valopinnan väri	GB	Keltainen
	RT	Punainen
	GN	Vihreä
	WS	Valkoinen
	BL	Sininen
	GR	Harmaa
	SW	Musta (ei valaistuihin laitteisiin)
② Sienipainikkeen halkaisija	30	30 mm
	40	40 mm
③ Kytkinvivun pituus	ilman merkintää	Lyhyt vipu
	-1	Pitkä vipu
④ Kytkinvivun väri	SW	Musta
	WS	Valkoinen
⑤ Kalvon väri	WS	Valkoinen (tilauksesta)
	SW	Musta (tilauksesta)
	BL	Sininen
⑥ Kytkentäportaiden määrä	2	2 asentoa
	3	3 asentoa
	4	4 asentoa
	5	5 asentoa
	6	6 asentoa
	7	7 asentoa
	8	8 asentoa
	9	9 asentoa
	10	10 asentoa
	11	11 asentoa
	12	12 asentoa
⑦ Virta	16	16 A
	40	40 A
	63	63 A
	125	125 A
⑧ Napojen määrä	ilman merkintää	3-napainen
	2-POL	2-napainen
	4-POL	4-napainen
⑨ Asennuslevy	ilman merkintää	Ilman asennuslevyä
	MP	Asennuslevyllä
⑩ Pääterajoitin	ilman merkintää	Ilman pääterajoitinta
	250	Pääterajoitin 250°

Hätäseispainike

Tyyppikoodi	Kuvaus
HDRZ②-③-①-GB	Hätäseispainike, lukkiutuva, vapautus vetämällä

Hätäseispainikkeen tyyppikoodin valinnat

Nro	Valinta	Kuvaus
① Käyttöpinnan väri	RT	Punainen
② Hätäseispainikkeen halkaisija	40	40 mm
③ Kalvon väri	WS	Valkoinen (tilauksesta)
	SW	Musta (tilauksesta)
	BL	Sininen
