HDS Heavy Duty Switch

Kytkinsarja erittäin vaativiin olosuhteisiin

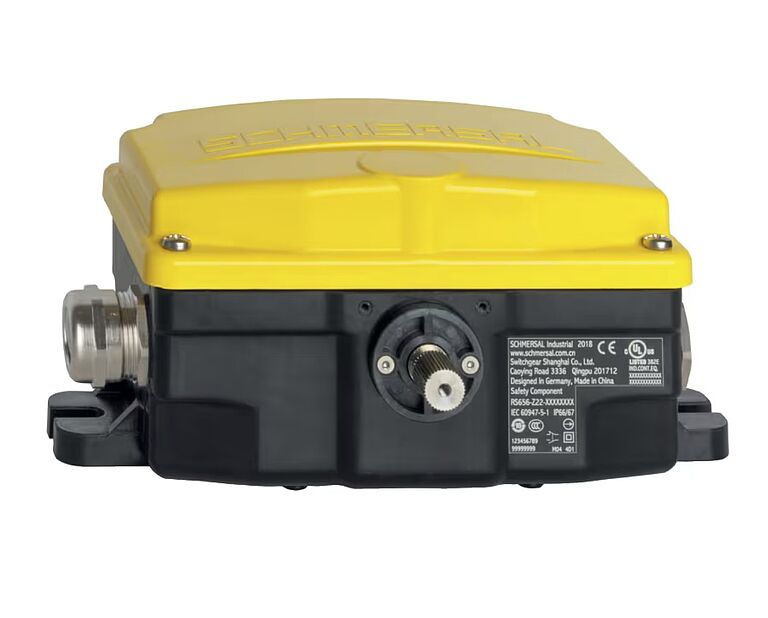

Schmersalin HDS (Heavy Duty Switch) -sarja on suunniteltu raskaan teollisuuden kohteisiin, joissa kytkimiltä vaaditaan poikkeuksellista kestävyyttä ja toimintavarmuutta. Sarjasta on saatavana sekä iskunkestävällä kestomuovikotelolla että erittäin lujalla metallikotelolla varustettuja malleja, joten oikea ratkaisu löytyy niin korroosiolle alttiisiin ympäristöihin kuin kaikkein vaativimpiin mekaanisen rasituksen kohteisiin. Laaja valikoima toimilaitteita, kuten rulla-, vipu- ja hihnanohjausmalleja, mahdollistaa HDS-kytkimien käytön esimerkiksi kuljetinjärjestelmien valvonnassa, asennon tunnistuksessa ja köysihätäpysäyttimenä. Vankka rakenne ja pitkä käyttöikä tekevät HDS-sarjasta luotettavan valinnan ympäristöihin, joissa pöly, kosteus, lika, tärinä ja jatkuva mekaaninen kuormitus ovat osa normaalia toimintaa.

Rajakytkin
Köysihätäpysäytin
Hihnanseurantaraja

VERKKOKAUPPA

HDS Heavy Duty Switch

Avaa

Kunnossapitopäällikkö, kaivosteollisuus

"Kaivosympäristössä luotettavuus on kaikki kaikessa. HDS-sarjan kytkimet kestävät meillä pölyn, tärinän ja jatkuvan käytön ilman kompromisseja. Pitkä käyttöikä ja vähäinen huoltotarve tekevät niistä erittäin kustannustehokkaan ratkaisun."

Vahva ja monipuolinen

HDS-sarjan köysihätäpysäyttimet RS655 ja RS656 mahdollistavat jopa 100 metrin köysivedon molempiin suuntiin, mikä tekee niistä erinomaisen ratkaisun pitkien kuljetinjärjestelmien ja laajojen prosessialueiden hätäpysäytykseen. Hätäpysäytystoiminnon lisäksi laitteet valvovat köyden katkeamista, ja ne on varustettu 2NC/2NO-momenttikoskettimilla. Kytkimen laukeaminen näkyy mekaanisesta tilanosoittimesta, ja vaihtoehtoisesti saatavana on myös tilaa ilmaiseva merkkivalo. Kuittaus tapahtuu laitteen sinisestä kuittauspainikkeesta.

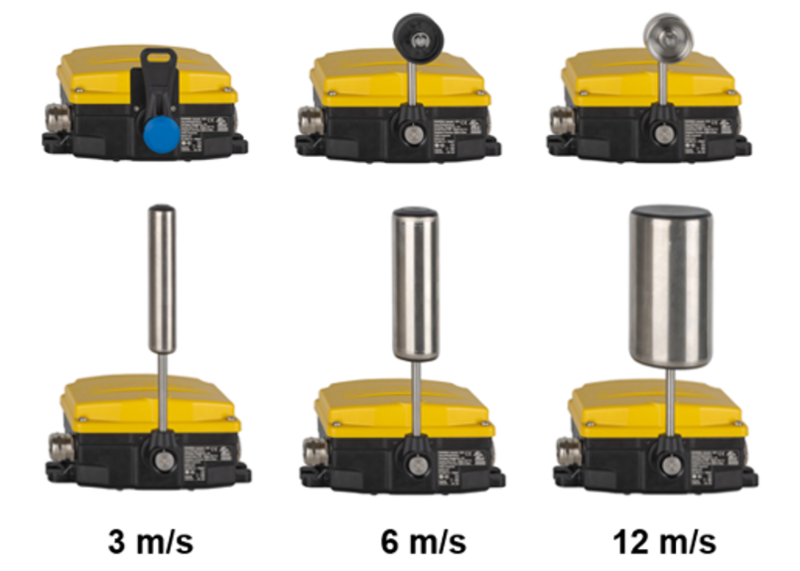

Sarjan BS655- ja BS656-peruskytkimet soveltuvat ohjainpäästä riippuen hihnanseurantaan, rajatunnistukseen sekä pinnankorkeuden valvontaan. Kytkimet ovat saatavana joko 2NC/2NO- tai 3NC/3NO-koskettimilla momentti- tai suoratoimisina versioina, joissa NC-koskettimet ovat pakko-ohjautuvia. Kytkentäpiste voidaan säätää välillä 10°...35°, mikä mahdollistaa sovittamisen erilaisiin käyttökohteisiin. Turvallinen rakenne perustuu akselin hammasurakiinnitykseen, joka täyttää turvalaitteille asetetut vaatimukset. Hihnanseurantasovelluksiin on tarjolla useita ohjainpäitä eri rullahalkaisijoilla, ja rulla, akseli sekä kuulalaakerit ovat ruostumatonta terästä. Rajakytkinsovelluksiin voidaan valita joko metalli- tai muovirullalla varustettu ohjainpää.

TEKNISET TIEDOT

HDS Heavy Duty Switch – tekniset tiedot

Ominaisuus	Kuvaus
Kotelovaihtoehdot	Metallikotelo tai muovikotelo
Käyttökohteet	Rajakytkin-, hihnanseuranta- ja köysihätäpysäytyssovellukset
Ohjainpäät	Laaja valikoima erilaisia ohjainpäitä eri käyttötarkoituksiin
Suojausluokka	IP66 / IP67
Kytkentäpiste	Säädettävissä käyttökohteen mukaan
Kytkentäpisteen säätöalue	10°...35°
Akselirakenne	Keskitetty hammastettu akseli mahdollistaa symmetrisen rakenteen
Liitynnät	Keskitetysti sijoitetut liitynnät helpottavat asennusta
Kosketinvaihtoehdot	2NC/2NO tai 3NC/3NO
Koskettimien toiminta	Momentti- tai suoratoimiset koskettimet
Turvallisuusominaisuus	NC-koskettimet ovat pakko-ohjautuvia
Käyttölämpötila	−40 °C ... +90 °C
Köysihätäpysäyttimen köyden pituus	Jopa 100 m kumpaankin suuntaan
Tilanosoitus	Mekaaninen tilanosoitin, optiona merkkivalo
Ohjainpäiden materiaalit	Ruostumaton teräs tai kestomuovi käyttökohteesta riippuen

TILAUSKOODIT

HDS Heavy duty switch – tilauskoodit

BS655- ja BS656

Tyyppikoodi: BS65①-②③-④-⑤

Nro	Valinta	Kuvaus
① Kotelomateriaali	5	Maalattu harmaa valurauta
	6	Kestomuovikotelo
② Kosketintoiminto ja määrä	Z22	Momenttikoskettimet, 2 NO + 2 NC
	T22	Suoratoimiset koskettimet, 2 NO + 2 NC
	Z33	Momenttikoskettimet, 3 NO + 3 NC
	T33	Suoratoimiset koskettimet, 3 NO + 3 NC
③ Kosketinmateriaali	ilman merkintää	Hopeoidut koskettimet (vakio)
	A1	Kultapinnoitetut koskettimet 0,3 µm
	A2	Kultapinnoitetut koskettimet 1,0 µm
	A3	Kultapinnoitetut koskettimet 3,0 µm
④ Merkkivalo	ilman merkintää	Ei merkkivaloa
	G024	Punainen merkkivalo 24 VDC (vain Z/T22)
	G115	Punainen merkkivalo 115 VAC (vain Z/T22)
	G230	Punainen merkkivalo 230 VAC (vain Z/T22)
⑤ Dupline-liitäntä	ilman merkintää	Vakiorakenne ilman Dupline-moduulia

Ohjainpäät

Tyyppikoodi	Selite
BS-B30-150-RVA	Hihnanseurantavipu, jossa Ø 30 mm ruostumaton rulla. Soveltuu kuljettimien hihnan sivuttaispoikkeaman valvontaan. Hihnan nopeus max 2.5 m/s
BS-B50-150-RVA	Hihnanseurantavipu, jossa Ø 50 mm ruostumaton rulla. Yleiskäyttöinen ratkaisu kuljettimien hihnanseurantaan. Hihnan nopeus max 5 m/s
BS-B90-150-RVA	Hihnanseurantavipu, jossa Ø 90 mm ruostumaton rulla. Tarkoitettu raskaille kuljettimille ja suurille hihnannopeuksille. Hihnan nopeus max 10 m/s
BS-H50-110-RKS	Rajakytkinvipu, jossa Ø 50 mm kestomuovirulla. Soveltuu asennonvalvontaan ja rajatunnistukseen.
BS-H50-110-RVA	Rajakytkinvipu, jossa Ø 50 mm ruostumaton rulla. Soveltuu vaativiin ympäristöihin, joissa tarvitaan hyvää kulutuksen- ja korroosionkestävyyttä.
