PS315 ja PS316 rajakytkimet

Näiden rajakytkimien perustiedot löytyvät PS-sarjan pääsivulta (edellinen sivu). Sopivan rajakytkimen valinnassa tulee huomioida kotelon koko, koskettimet, liityntätapa ja ohjainpää. Käyttämällä alhaalla olevaa tyyppikooditaulukoa saat muodostettua itsellesi oikean rajakyktimen. Valitse sopiva kotelorakenne ja sen jälkeen halutut koskettimet ja sopiva liityntä rajakytkimeen sekä käyttökohteeseen soveltuva ohjainpää.

Voit myös valita sopivan rajakytkimen perusohjainpäällä S200 (esim. PS315-Z11-S200 (103015406)) ja ottaa myös tarvittavat irralliset ohjainpäät varastomalliksesi. Näin Sinulla on aina oikea rajakytkin heti käytössäsi. Alla taulukossa irrallisten ohjainpäiden tilaustiedot.

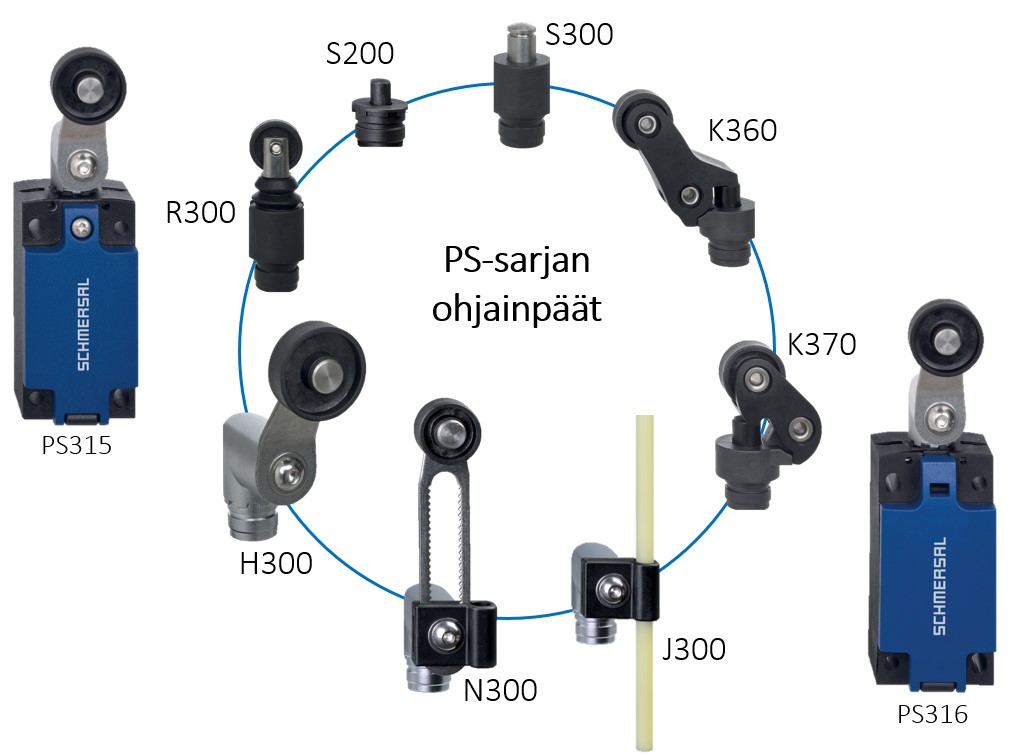

PS3XX-kytkinten erilliset ohjainpäät ja niiden osanumerot (vaakana eri materiaalivaihtoehdot ja pystyssä ohjainpään tyypit, esim. rosterinen puikkovipu PS-J301).

  Muovi (0) Rosteri (1) Messinki (2) Alumiini (3)
PS-S20X 103010968 - - -
PS-S30X 103015397 - - -
PS-R30X 103015398 103031862 103031864 -
PS-K36X 103015399 - - -
PS-K37X 103015400 - - -
PS-H30X 103015401 103031867 103031869 -
PS-N30X 103015402 103031872 103031873 -
PS-J30X 103015403 103031876 - 103031877

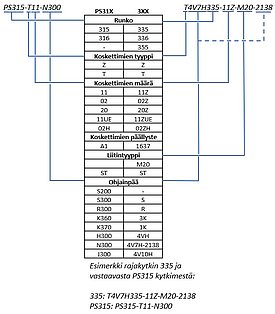

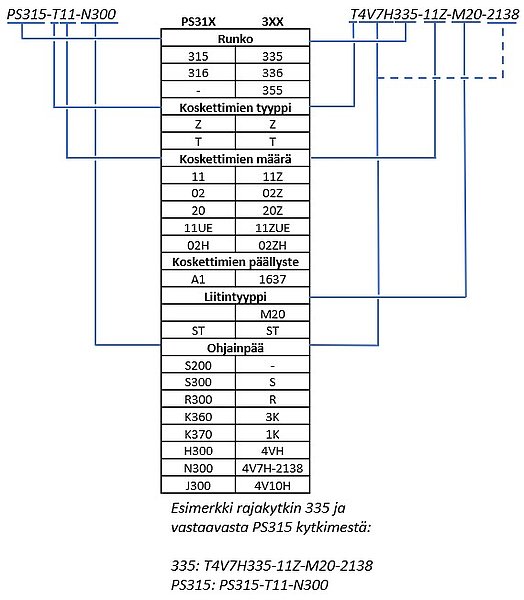

Voit myös korvata Schmersalin perinteisiä 235- ja 236- sekä 256-sarjan rajakytkinmalleja PS-rajakytkinsarjalla. Oheisesta taulukosta löytyy rajakytkimien mitat – ulkomitoissa on hiukan eroa, mutta kiinnitysreiät ovat samat.

Rajakytkinten mitat [mm] EN50041
Malli L K S
PS315 41 77,7 37
335 40,5 76 38

PS316 41 77,7 37
336 40,5 76 38

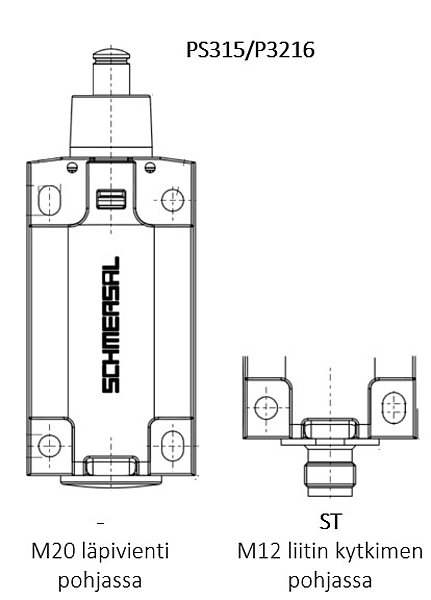

PS3XX rajakytkimet ovat saatavina 1xM20 kaapeliläpiviennillä tai M12-liittimellä. M20 läpivienti toimii standardina ja liitinversio ST on saatavana optiona.

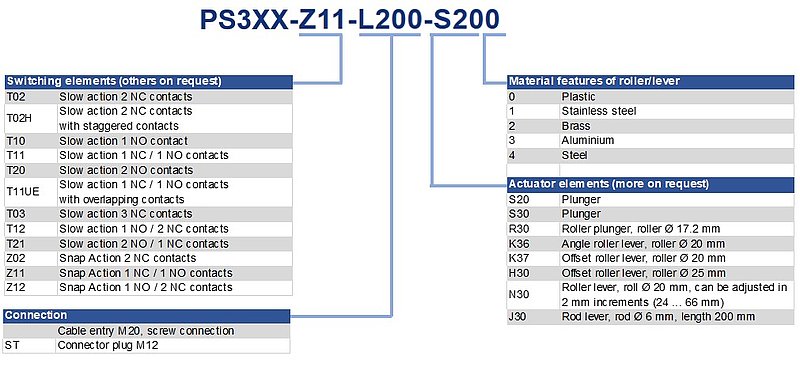

Tyyppikoodi- ja muuntotaulukot

(kuva suurenee klikkaamalla)

Kontekstisarake

Tuotelinkit

PS315 (metallikotelo)

PS316 (muovikotelo)

Varastomallit Vantaalla

PS315-T12-S200 (103015415) rajakytkin, metallikotelo

PS315-Z12-S200 (103015408) rajakytkin, metallikotelo

PS-S200 (103010968) ohjainpää PS116 & PS2XX & PS3XX

PS-S300 (103015397) ohjainpää PS3XX

PS-R300 (103015398) ohjainpää PS3XX

PS-K360 (103015399) ohjainpää PS3XX

PS-K370 (103015400) ohjainpää PS3XX

PS-H300 (103015401) ohjainpää PS3XX

PS-N300 (103015402) ohjainpää PS3XX

PS-J300 (103015403) ohjainpää PS3XX
