Schmersalin PS216-kytkinsarjaan saa nyt ohjainpään, jolla kytkintä voidaan käyttää köysikytkimenä.
PS216-sarjan kotelo on edullinen muovikotelo, jonka kytkentärasian kansi on pikalukituksella.Liityntävaihtoehdot ovat joko 1 x M20 kaapeliläpivienti tai M12-liitin. Kytkin on EN 50047 standardin mukainen.

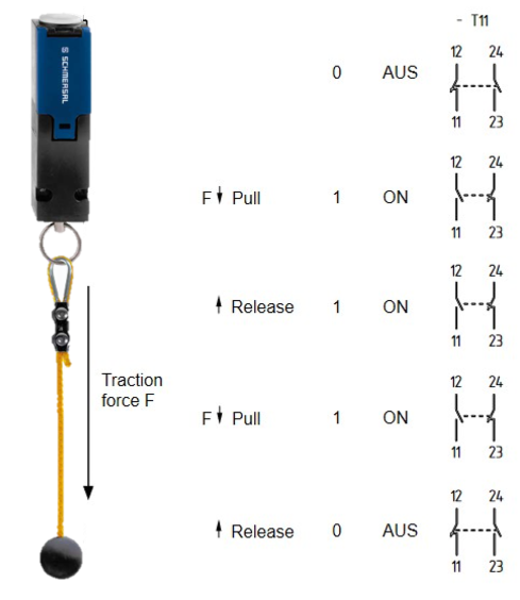

Kytkimessä on NO & NC suoratoimiset koskettimet (slow action). NC-koskettimet eivät ole pakko-ohjattuja, joten kytkin ei sovellu turvakäyttöön. Maksimi kosketinmäärä on 3 kappaletta. T11-kosketinpakassa on 1NO ja 1NC koskettimet, joissa on ON/OFF-toiminto (bi-stable). Toiminto toimii kuten kuulakärkikynä alla olevan kuvauksen mukaisesti.

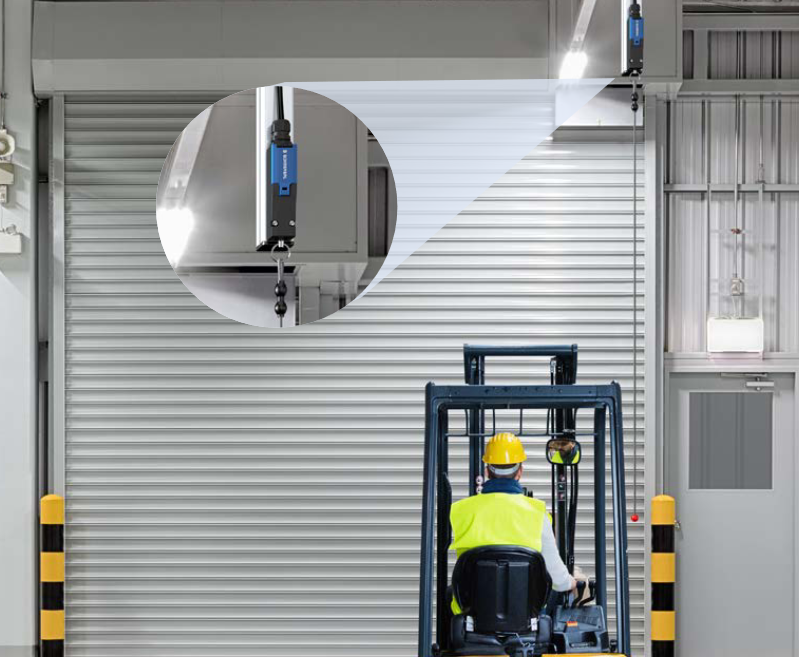

ON/OFF-toiminnossa vedettäessä köydestä koskettimet vaihtavat tilaansa. Koskettimet pysyvät tässä tilassa, kun köysi vapautetaan. Vedettäessä uudestaan köydestä ja vapauttaessa se vaihtavat koskettimet tilaansa alkuperäiseen asentoon. Tätä voidaan käyttää esimerkiksi siten, että trukin kuljettaja voi avata ja sulkea oven köysikytkimeen liitetyn köyden avulla.
Köysikytkimen Q200-ohjainpää on 45 N vetovoimalle ja soveltuu köysipituuksille 50 metriin asti ja vastaavasti Q210-ohjainpää on 70 N vetovoimalle ja soveltuu köysipituuksille 100 metriin asti.
Tällä hetkellä saatavilla on seuraavat köysikytkimet ON/Off-toiminnolla:
PS216-T11-Q200 (103032511)
PS216-T11-Q210 (103032512)
Köysikytkimeen on saatavana lisävarusteena eripituisia valmiita köysiä vetopidikkeellä, silmukkaruuveja köyden ohjaukseen ja levylukkoja ja kousseja köyden kiinnitystä varten. Nämä löytyvät Online tuoteluettelosta tuotteen kohdalta kohdasta järjestelmäkomponentit.

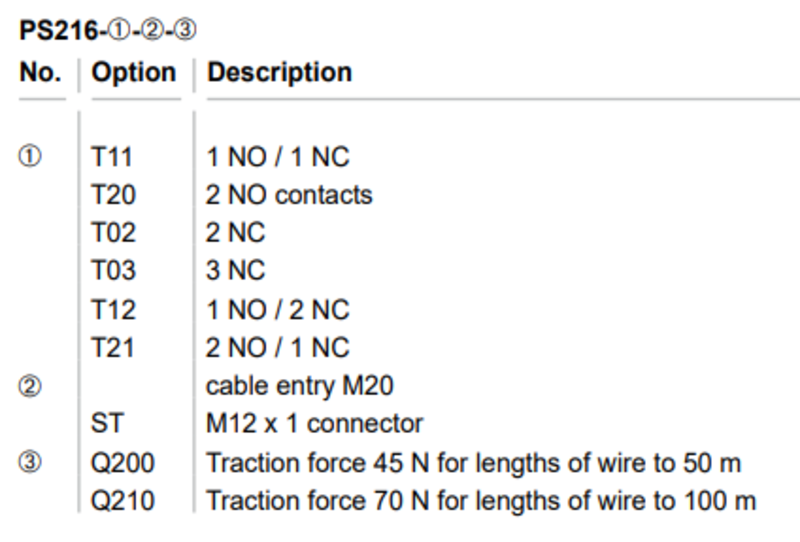

Tyyppikooditaulukko
(kuva suurenee klikkaamalla)
Kontekstisarake
Tuotelinkit
PS216-T11-Q200 (103032511)
PS216-T11-Q210 (103032512)
Lisävarusteet:
PR-B-1M vetovaijeri 1,0 m (101218018)
PR-B-2M vetovaijeri 2,0 m (101218019)
PR-B-3M vetovaijeri 3,0 m (101218020)
PR-B-4M vetovaijeri 4,0 m (101218021)
ACC-PWR-PLY ohjausrissa (103037516)
